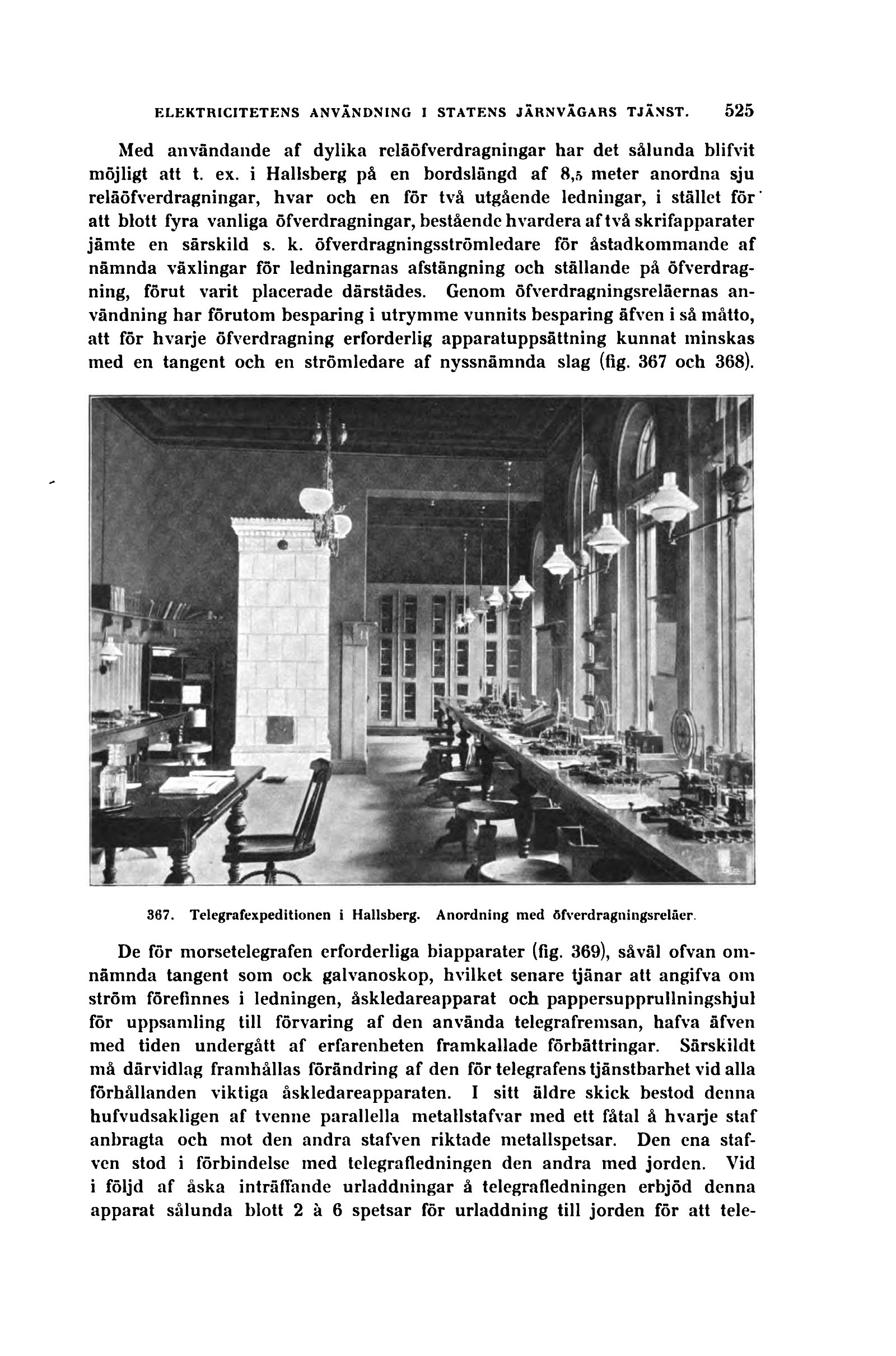

Med användande af dylika reläöfverdragningar har det sålunda blifvit
möjligt att t. ex. i Hallsberg på en bordslängd af 8,5 meter anordna sju
reläöfverdragningar, hvar och en för två utgående ledningar, i stället för’
att blott fyra vanliga öfverdragningar, bestående hvardera af två skrifapparater
jämte en särskild s. k. öfverdragningsströmledare för åstadkommande af
nämnda växlingar för ledningarnas afstängning och ställande på
öfverdragning, förut varit placerade därstädes. Genom öfverdragningsreläernas
användning har förutom besparing i utrymme vunnits besparing äfven i så måtto,
att för hvarje öfverdragning erforderlig apparatuppsättning kunnat minskas
med en tangent och en strömledare af nyssnämnda slag (fig. 367 och 368).
367. Telegrafexpeditionen i Hallsberg. Anordning med öfverdragningsreläer.
De för morsetelegrafen erforderliga biapparater (fig. 369), såväl ofvan
omnämnda tangent som ock galvanoskop, hvilket senare tjänar att angifva om
ström förefinnes i ledningen, åskledareapparat och pappersupprullningshjul
för uppsamling till förvaring af den använda telegrafremsan, hafva äfven
med tiden undergått af erfarenheten framkallade förbättringar. Särskildt
må därvidlag framhållas förändring af den för telegrafens tjänstbarhet vid alla
förhållanden viktiga åskledareapparaten. I sitt äldre skick bestod denna
hufvudsakligen af tvenne parallella metallstafvar med ett fåtal å hvaije staf
anbragta och mot den andra stafven riktade metallspetsar. Den ena
staf-ven stod i förbindelse med telegrafledningen den andra med jorden. Vid
i följd af åska inträffande urladdningar å telegrafledningen erbjöd denna
apparat sålunda blott 2 å 6 spetsar för urladdning till jorden för att tele-
