des under åren 1899—1900, den ena vid Abiskojock, hvarifrån en 28
kilometer lång elektrisk kraftledning vid en spänning af 8,000 volt
öfver-förde den af två generatorer, om hvardera 160 hästkrafter och drifna af hvar
sin turbin, alstrade energien till fem skilda arbetsplatser utrustade med
transformatorer och motorer. Denna kraftstation är tillsvidare icke i
verksamhet.
Den andra anläggningen, belägen vid ett vattenfall i Kaderjock på cirka
2 kilometers afstånd från Riksgränsens station, torde, såsom varande stats*
banornas icke blott nordligast belägna elektriska kraftstation utan äfven
enda i bruk varande vattenkraftanläggning, förtjäna ett närmare omnäm*

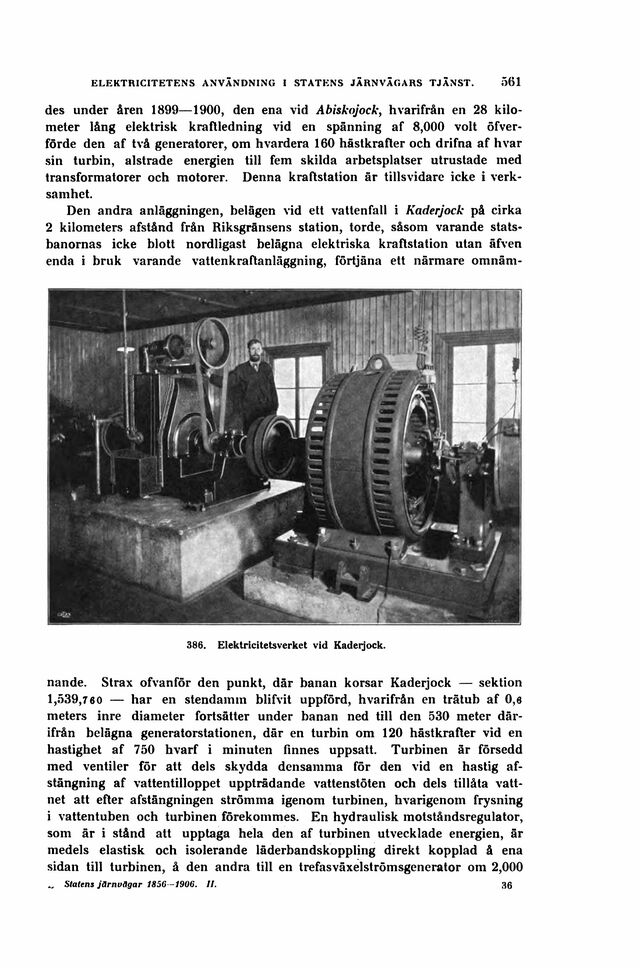

386. Elektricitetsverket vid Kadeijock.
nande. Strax ofvanför den punkt, där banan korsar Kaderjock — sektion
1,539,760 — har en stendamm blifvit uppförd, hvarifrån en trätub af 0,6
meters inre diameter fortsätter under banan ned till den 530 meter
därifrån belägna generatorstationen, där en turbin om 120 hästkrafter vid en
hastighet af 750 hvarf i minuten finnes uppsatt. Turbinen är försedd
med ventiler för att dels skydda densamma för den vid en hastig
af-stängning af vattentilloppet uppträdande vattenstöten och dels tillåta
vattnet att efter afstängningen strömma igenom turbinen, hvarigenom frysning
i vattentuben och turbinen förekommes. En hydraulisk motståndsregulator,
som är i stånd att upptaga hela den af turbinen utvecklade energien, är
medels elastisk och isolerande läderbandskoppling direkt kopplad å ena
sidan till turbinen, å den andra till en trefasväxelströmsgenerator om 2,000
^ Statens järnvågar 1856—1906. IL 36
