Gasbelysningsanordningarna å personvagnarna bestå af tre hufvuddelar,
nämligen gasbehållarna, rörledningen med ventiler och lyktorna.
Gasbehållarna äro utförda af järnplåt i form af långa cylindrar. Vanligtvis
användas två behållare för hvaije vagn och ligga de fästa vid
vagnsunder-redet under golfvet.
Storleken af behållarna rättar sig efter antalet lyktor i vagnarna och
den önskade bränntiden. De minsta behållarna rymma 250 liter och de
största, hvilka finnas å vagnar litt. DFo, 1,625 liter. Det tillåtna trycket i
behållarna får uppgå till 7 kg pr kvcm. För att kunna afläsa trycket

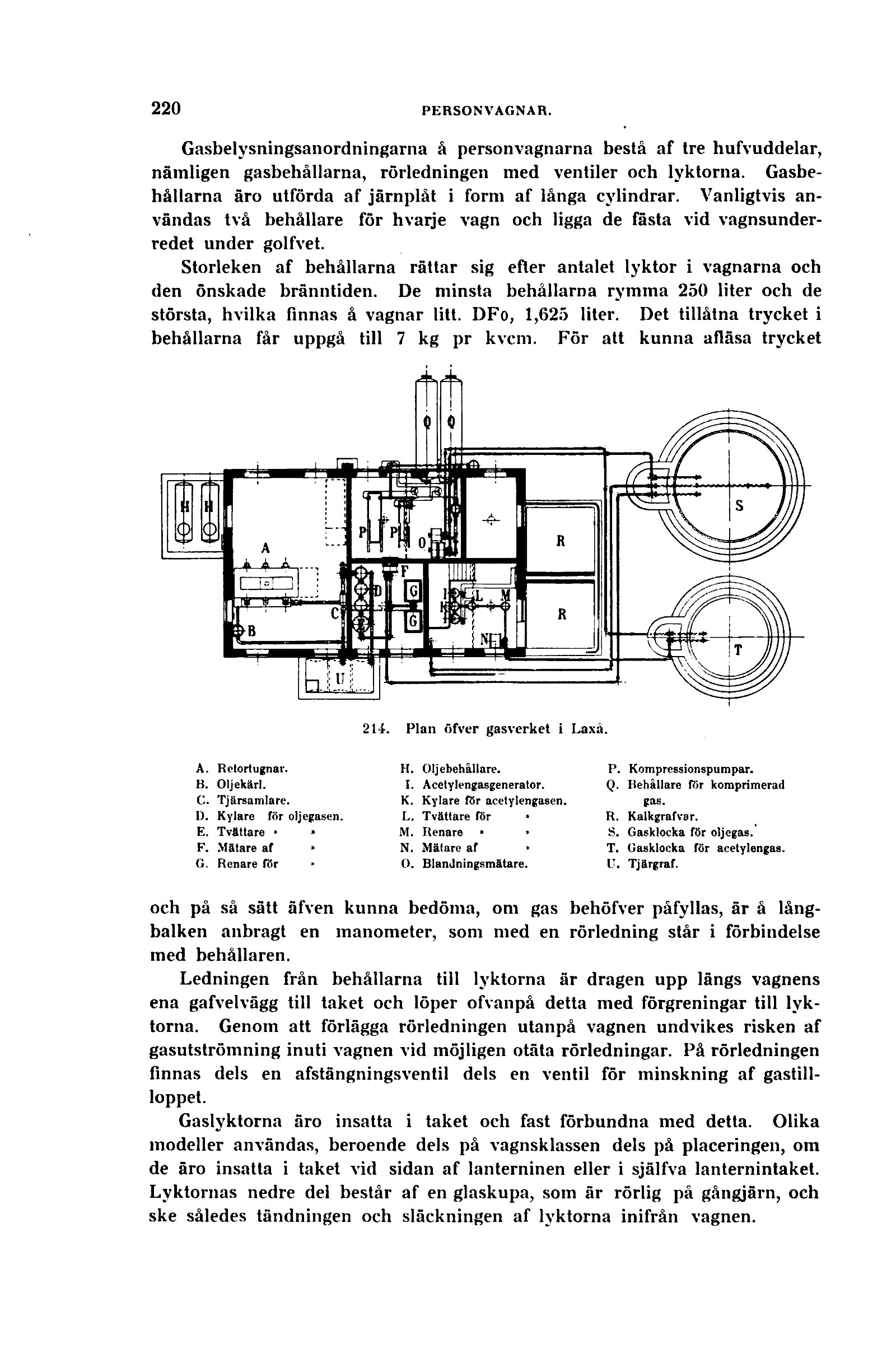

214. Plan cifver gasverket i Laxå.
A. Retortugnar.
B. Oljekärl.
C. Tjärsamlare.
D. Kylare för oljegasen.
E. Tvättare • »
F. Mätare af *
G. Renare för
H. Oljebehållare.
I. Acetylengasgenerator.
K. Kylare för acetylengasen.
L. Tvättare för
M. Renare ■ •
N. Mätare af
O. BlanJningsmätare.
P. Kompressionspumpar.
Q. Behållare för komprimerad
gas.
R. Kalkgrafvar.
S. Gasklocka för oljegas.
T. Gasklocka för acety lengas.
U. Tjärgraf.
och på så sätt äfven kunna bedöma, om gas behöfver påfyllas, är å
lång-balken anbragt en manometer, som med en rörledning står i förbindelse
med behållaren.
Ledningen från behållarna till lyktorna är dragen upp längs vagnens
ena gafvelvägg till taket och löper ofvanpå detta med förgreningar till
lyktorna. Genom att förlägga rörledningen utanpå vagnen undvikes risken af
gasutströmning inuti vagnen vid möjligen otäta rörledningar. På rörledningen
finnas dels en afstängningsventil dels en ventil för minskning af
gastill-loppet.
Gaslyktorna äro insatta i taket och fast förbundna med detta. Olika
modeller användas, beroende dels på vagnsklassen dels på placeringen, om
de äro insatta i taket vid sidan af lanterninen eller i själfva lanternintaket.
Lyktornas nedre del består af en glaskupa, som är rörlig på gångjärn, och
ske således tändningen och släckningen af lyktorna inifrån vagnen.
