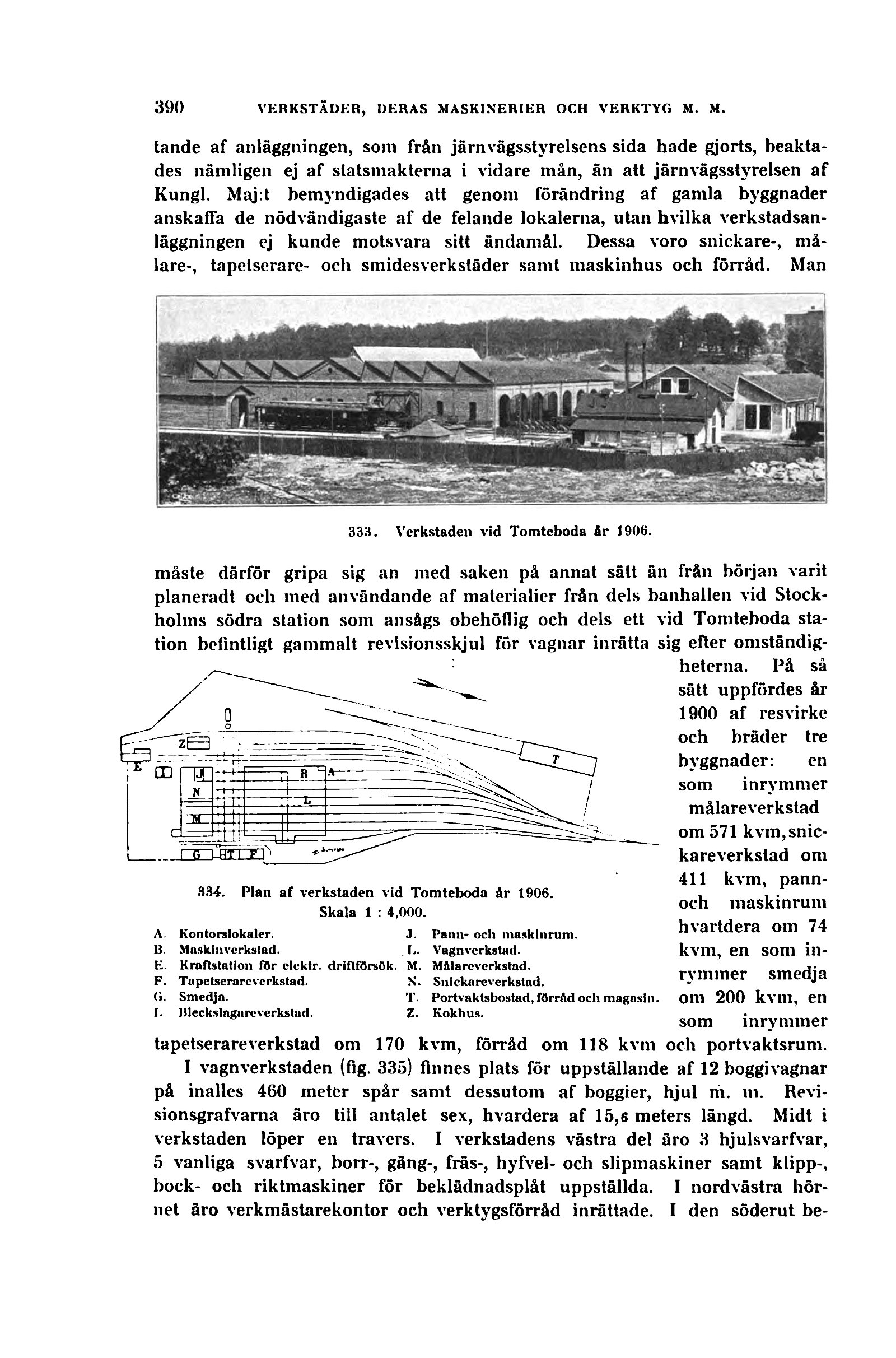

tande af anläggningen, som från järnvägsstyrelsens sida hade gjorts,
beaktades nämligen ej af statsmakterna i vidare mån, än att järnvägsstyrelsen af
Kungl. Maj:t bemyndigades att genom förändring af gamla byggnader
anskaffa de nödvändigaste af de felande lokalerna, utan hvilka
verkstadsan-läggningen ej kunde motsvara sitt ändamål. Dessa voro snickare-,
målare*, tapetserare- och smidesverkstäder samt maskinhus och förråd. Man
333. Verkstaden vid Tomteboda år 1906.
måste därför gripa sig an med saken på annat sätt än från böijan varit
planeradt och med användande af materialier från dels banhallen vid
Stockholms södra station som ansågs obehöflig och dels ett vid Tomteboda
station befintligt gammalt revisionsskjul för vagnar inrätta sig efter
omständigheterna. På så
sätt uppfördes år
1900 af resvirke
och bräder tre
byggnader: en
som inrymmer
målareverkstad
om 571 kvm,
snickareverkstad om
411 kvm,
pann-334. Plan af verkstaden vid Tomteboda år 1906. . . .
C1 . . . och maskinrum
Skala 1 : 4,000.
A. Kontorslokaler. J. Pann-och maskinrum. tl\ artd era Oin 74
B. Maskinverkstad. L. Vagnverkstad. kvm, en SOm in-
E. Kraftstation för elcktr. driftf5rsök. M. Målareverkstad. j*
F. Tapetserare verkstad. N. Snickarcverkstad. mmer Smedja
(i. Smedja. T. Port vaktsbostad, förråd och magasin. OI11 200 k Vill, 611
I. Bleckslagareverkstad. Z. Kokhus.
som inrymmer
tapetserareverkstad om 170 kvm, förråd om 118 kvm och portvaktsrum.
I vagn verkstaden (fig. 335) finnes plats för uppställande af 12 boggi vagnar
på inalles 460 meter spår samt dessutom af boggier, hjul m. m.
Revi-sionsgrafvarna äro till antalet sex, hvardera af 15,6 meters längd. Midt i
verkstaden löper en travers. I verkstadens västra del äro 3 hjulsvarfvar,
5 vanliga svarfvar, borr-, gäng-, fräs-, hyfvel- och slipmaskiner samt klipp-,
bock- och riktmaskiner för beklädnadsplåt uppställda. I nordvästra
hörnet äro verkmästarekontor och verktygsförråd inrättade. I den söderut be-
