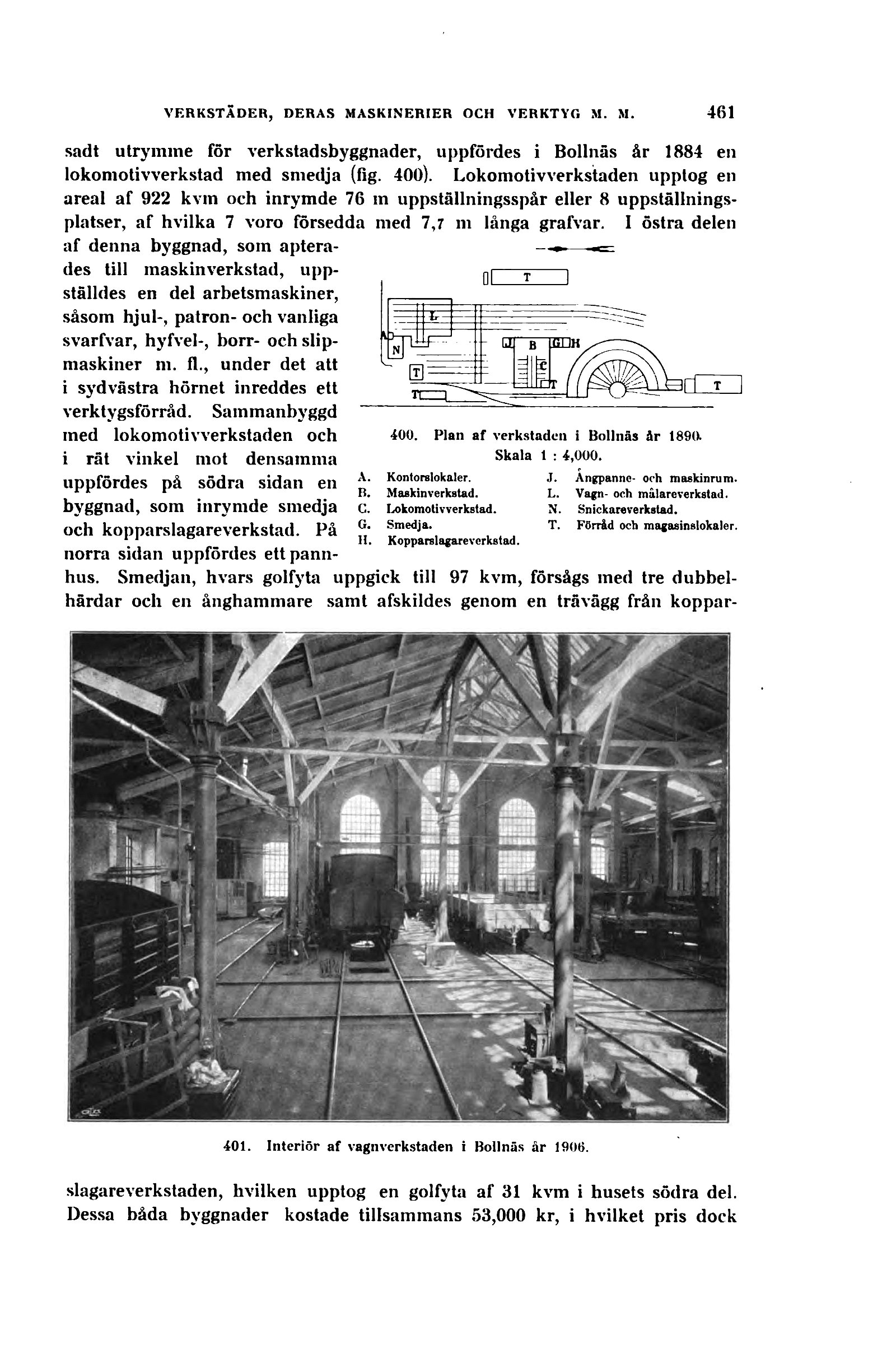

sadt utrymme för verkstadsbyggnader, uppfördes i Bollnäs år 1884 en
lokomotivverkstad med smedja (fig. 400). Lokomotivverkstaden upptog en
areal af 922 kvm och inrymde 76 m uppställningsspår eller 8
uppställningsplatser, af hvilka 7 voro försedda med 7,7 m långa grafvar. I östra delen
af denna byggnad, som
aptera-des till maskinverkstad,
uppställdes en del arbetsmaskiner,
såsom hjul-, patron- och vanliga
svarfvar, hyfvel-, borr- och
slipmaskiner m. il., under det att
i sydvästra hörnet inreddes ett
verktygsförråd. Sammanbyggd
med lokomotivverkstaden och
i rät vinkel mot densamma
uppfördes på södra sidan en
byggnad, som inrymde smedja
och kopparslagareverkstad. På
norra sidan uppfördes
ettpann-hus. Smedjan, hvars golfyta uppgick till 97 kvm, försågs med tre
dubbelhärdar och en ånghammare samt afskildes genom en trävägg från koppar-
401. Interiör af vagnverkstaden i Bollnäs år 1906.
slagareverkstaden, hvilken upptog en golfyta af 31 kvm i husets södra del.
Dessa båda byggnader kostade tillsammans 53,000 kr, i hvilket pris dock
400. Plan af verkstaden i Bollnäs är 1890.
Skala 1 : 4,000.
A. Kontorslokaler. J. Angpanne- och maskinrum.
B. Maskin verkstad. L. Vagn- och målare verkstad.
G. Lokomotiv verkstad. N. Snickare verkstad.
G. Smedja. T. Förråd och magasinslokaler.
H. Kopparslagare verkstad.
