Böjning
F FI F • 500
Stödtrycken bli — och M max = — • — =-
2 2 2 4
M bh2 12-282
ku = —— ; W =––= 1568 cm3
75 -
W
F • 500
: F =
6 6
300 • 1568
4 • 1568
500
= 942 kp
28 • 122
Placeras bjälken på lågkant blir W =- = 672 cm3
6
och bärförmågan minskas
„„ Fi-500 „ 300-672
75 = —-■ Fi =-= 403 kp.
4•672 500

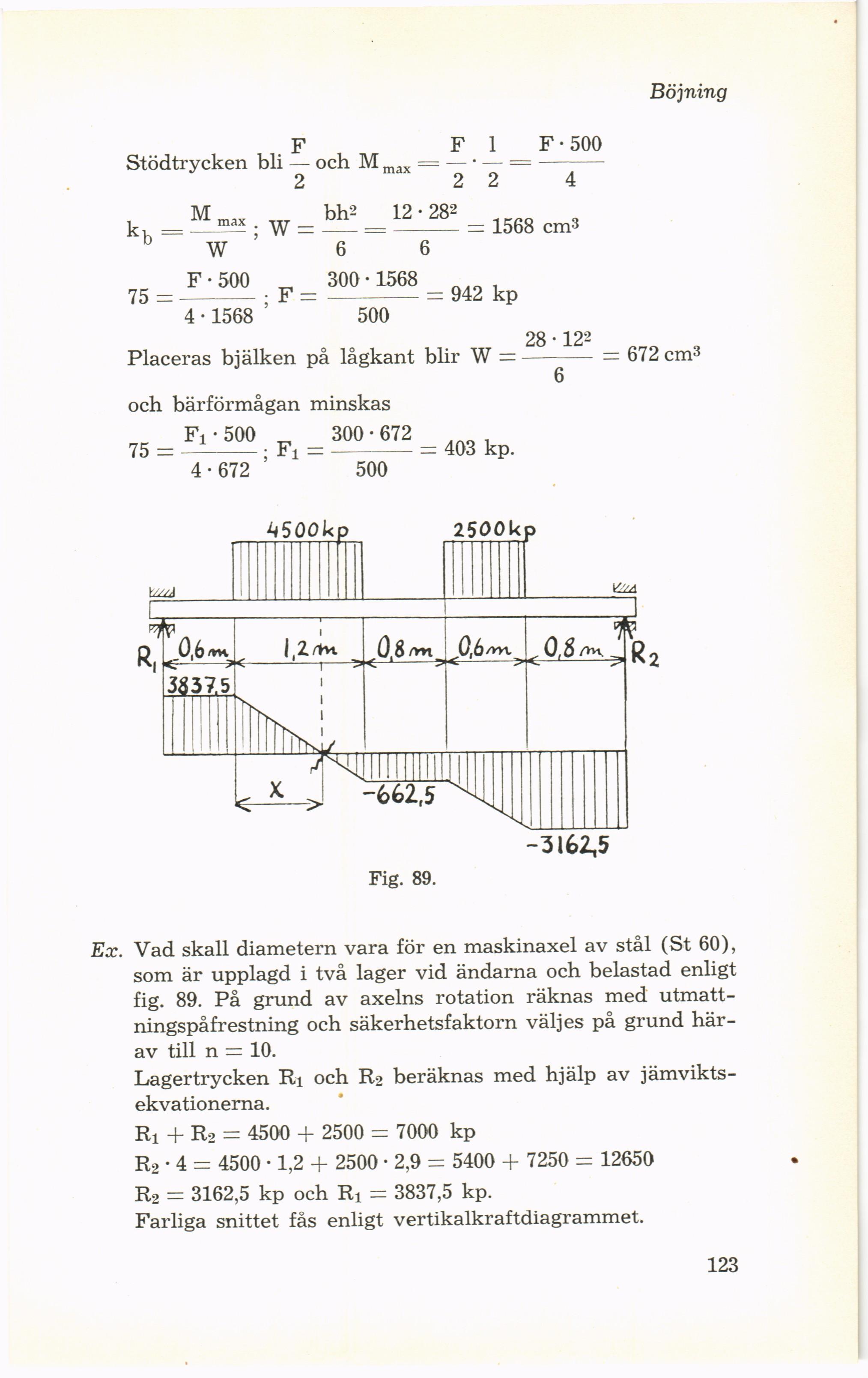

Fig. 89.
Ex. Vad skall diametern vara för en maskinaxel av stål (St 60),
som är upplagd i två lager vid ändarna och belastad enligt
fig. 89. På grund av axelns rotation räknas med
utmattningspåfrestning och säkerhetsfaktorn väljes på grund
härav till n = 10.
Lagertrycken Ri och Ro beräknas med hjälp av
jämvikts-ekvationerna.
Ri + Ro = 4500 + 2500 = 7000 kp
Ro • 4 = 4500 • 1,2 + 2500 • 2,9 = 5400 + 7250 = 12650
R2 = 3162,5 kp och Ri = 3837,5 kp.
Farliga snittet fås enligt vertikalkraftdiagrammet.
123
