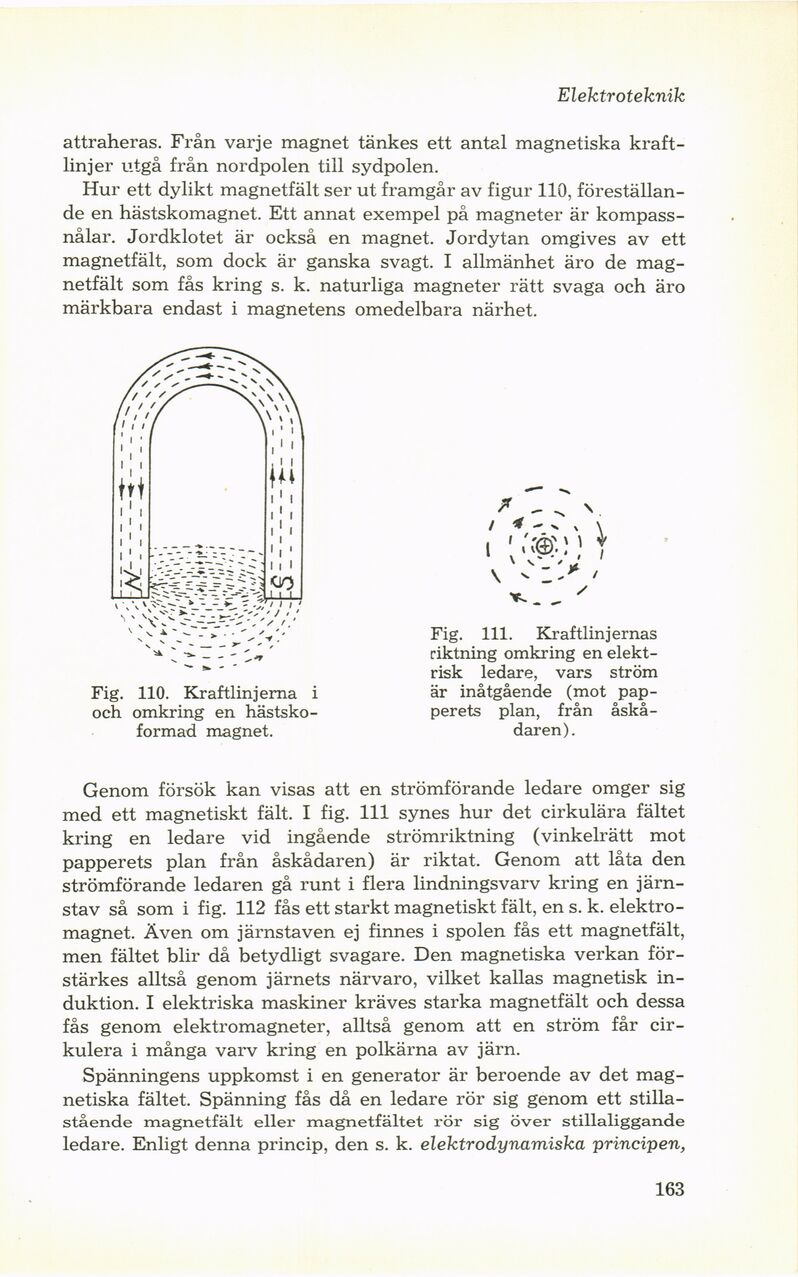

Elektroteknik
attraheras. Från varje magnet tankes ett antal magnetiska
kraftlinjer utgå från nordpolen till Sydpolen.
Hur ett dylikt magnetfält ser ut framgår av figur 110,
föreställande en hästskomagnet. Ett annat exempel på magneter är
kompassnålar. Jordklotet är också en magnet. Jordytan omgives av ett
magnetfält, som dock är ganska svagt. I allmänhet äro de
magnetfält som fås kring s. k. naturliga magneter rätt svaga och äro
märkbara endast i magnetens omedelbara närhet.
Fig. 110. Kraftlinjerna i
och omkring en
hästsko-formad magnet.
Fig. 111. Kraftlinjernas
riktning omkring en
elektrisk ledare, vars ström
är inåtgående (mot
papperets plan, från
åskådaren).
Genom försök kan visas att en strömförande ledare omger sig
med ett magnetiskt fält. I fig. 111 synes hur det cirkulära fältet
kring en ledare vid ingående strömriktning (vinkelrätt mot
papperets plan från åskådaren) är riktat. Genom att låta den
strömförande ledaren gå runt i flera lindningsvarv kring en
järnstav så som i fig. 112 fås ett starkt magnetiskt fält, en s. k.
elektromagnet. Även om järnstaven ej finnes i spolen fås ett magnetfält,
men fältet blir då betydligt svagare. Den magnetiska verkan
förstärkes alltså genom järnets närvaro, vilket kallas magnetisk
induktion. I elektriska maskiner kräves starka magnetfält och dessa
fås genom elektromagneter, alltså genom att en ström får
cirkulera i många varv kring en polkärna av järn.
Spänningens uppkomst i en generator är beroende av det
magnetiska fältet. Spänning fås då en ledare rör sig genom ett
stillastående magnetfält eller magnetfältet rör sig över stillaliggande
ledare. Enligt denna princip, den s. k. elektrodynamiska principen,
163
