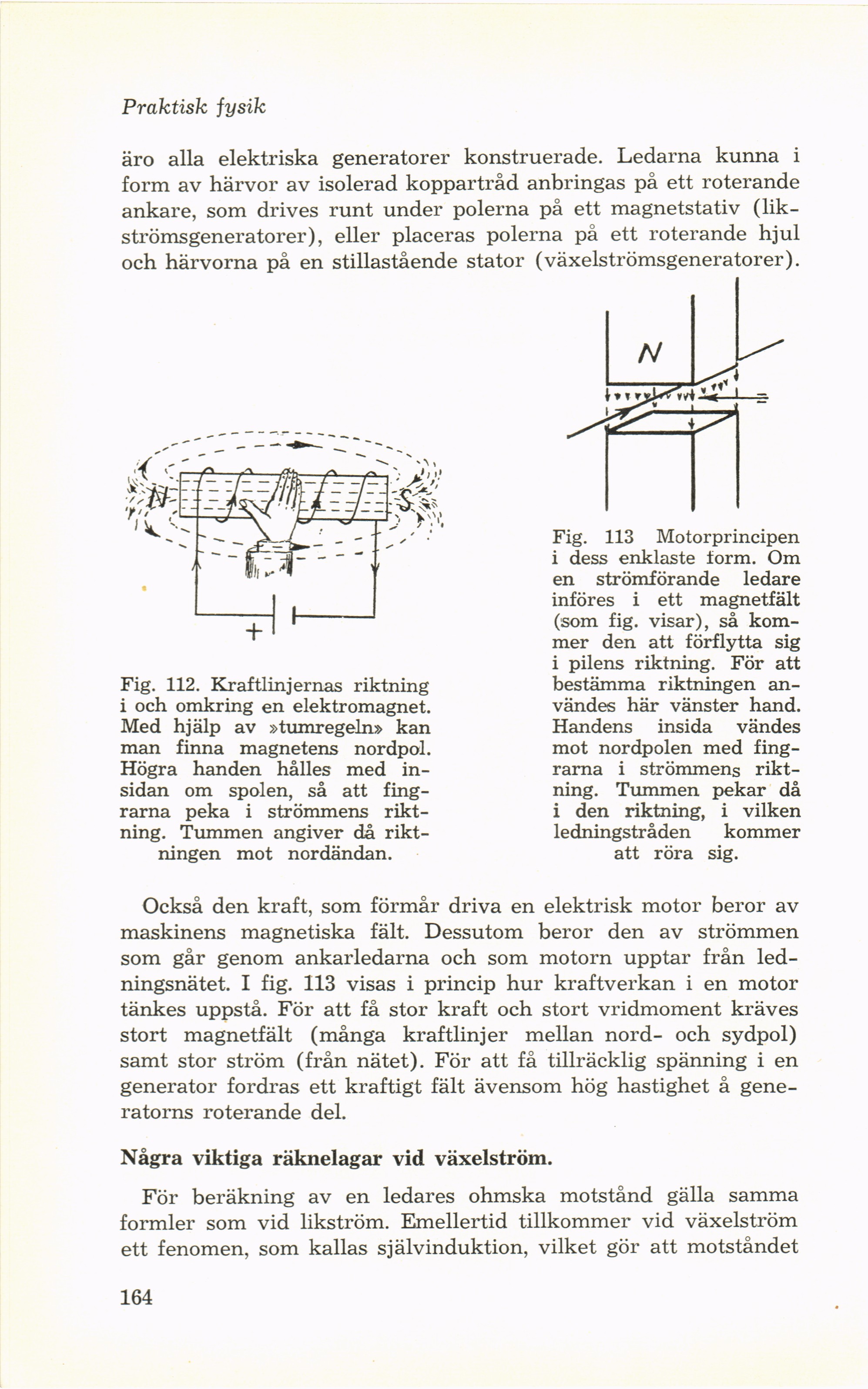

Praktisk fysik
äro alla elektriska generatorer konstruerade. Ledarna kunna i
form av härvor av isolerad koppartråd anbringas på ett roterande
ankare, som drives runt under polerna på ett magnetstativ
(likströmsgeneratorer), eller placeras polerna på ett roterande hjul
och härvorna på en stillastående stator (växelströmsgeneratorer).
Fig. 112. Kraftlinjernas riktning
i och omkring en elektromagnet.
Med hjälp av »tumregeln» kan
man finna magnetens nordpol.
Högra handen hålles med
insidan om spolen, så att
fingrarna peka i strömmens
riktning. Tummen angiver då
riktningen mot nordändan.
Fig. 113 Motorprincipen
i dess enklaste torm. Om
en strömförande ledare
införes i ett magnetfält
(som fig. visar), så
kommer den att förflytta sig
i pilens riktning. För att
bestämma riktningen
användes här vänster hand.
Handens insida vändes
mot nordpolen med
fingrarna i strömmens
riktning. Tummen pekar då
i den riktning, i vilken
ledningstråden kommer
att röra sig.
Också den kraft, som förmår driva en elektrisk motor beror av
maskinens magnetiska fält. Dessutom beror den av strömmen
som går genom ankarledarna och som motorn upptar från
ledningsnätet. I fig. 113 visas i princip hur kraftverkan i en motor
tänkes uppstå. För att få stor kraft och stort vridmoment kräves
stort magnetfält (många kraftlinjer mellan nord- och sydpol)
samt stor ström (från nätet). För att få tillräcklig spänning i en
generator fordras ett kraftigt fält ävensom hög hastighet å
generatorns roterande del.
Några viktiga räknelagar vid växelström.
För beräkning av en ledares ohmska motstånd gälla samma
formler som vid likström. Emellertid tillkommer vid växelström
ett fenomen, som kallas självinduktion, vilket gör att motståndet
164
