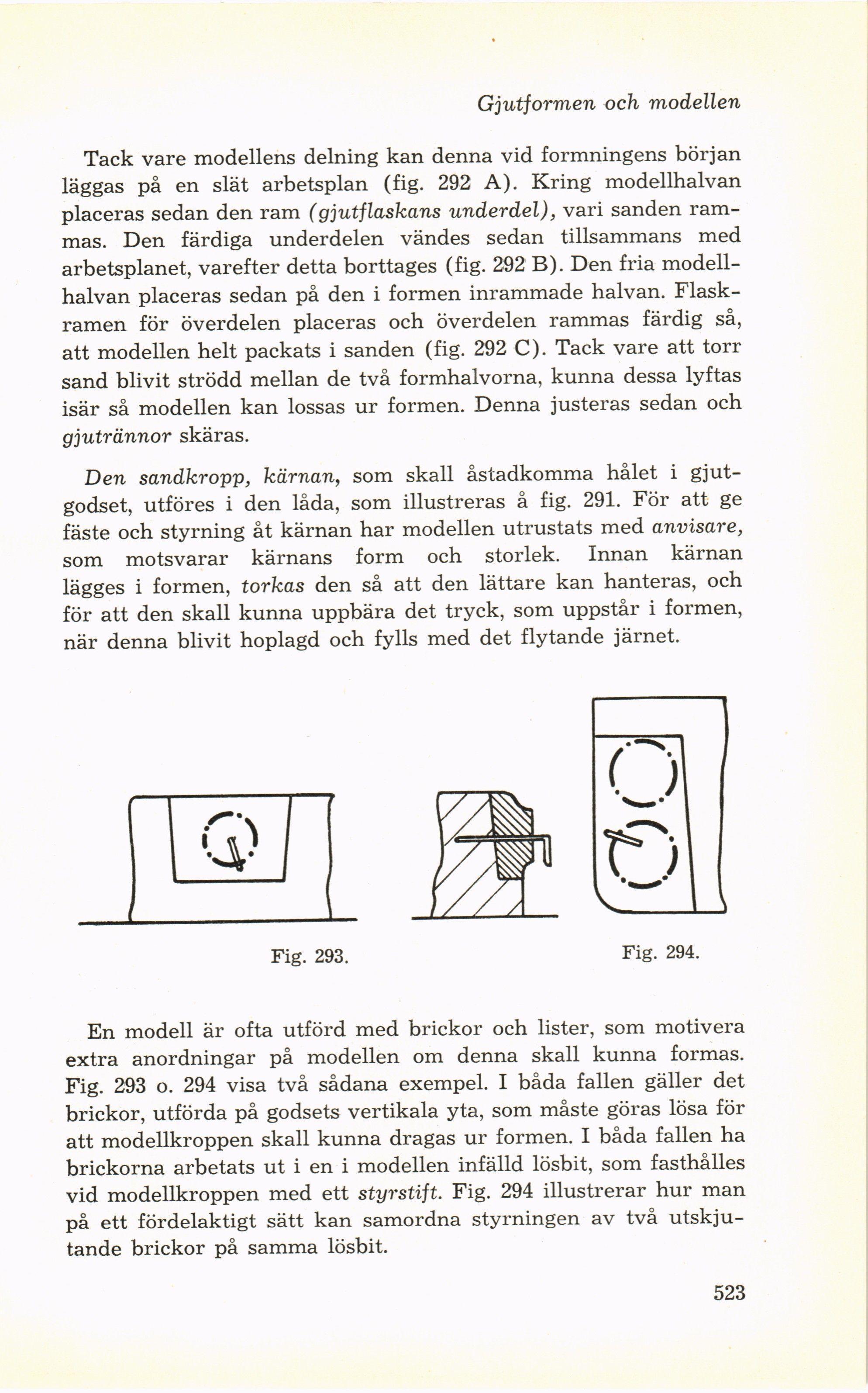

Gjutformen och modellen
Tack vare modellens delning kan denna vid formningens början
läggas på en slät arbetsplan (fig. 292 A). Kring modellhalvan
placeras sedan den ram (gjutflaskans underdel), vari sanden
rammas. Den färdiga underdelen vändes sedan tillsammans med
arbetsplanet, varefter detta borttages (fig. 292 B). Den fria
modellhalvan placeras sedan på den i formen inrammade halvan.
Flask-ramen för överdelen placeras och överdelen rammas färdig så,
att modellen helt packats i sanden (fig. 292 C). Tack vare att torr
sand blivit strödd mellan de två formhalvorna, kunna dessa lyftas
isär så modellen kan lossas ur formen. Denna justeras sedan och
gjutrännor skäras.
Den sandkropp, kärnan, som skall åstadkomma hålet i
gjutgodset, utföres i den låda, som illustreras å fig. 291. För att ge
fäste och styrning åt kärnan har modellen utrustats med anvisare,
som motsvarar kärnans form och storlek. Innan kärnan
lägges i formen, torkas den så att den lättare kan hanteras, och
för att den skall kunna uppbära det tryck, som uppstår i formen,
när denna blivit hoplagd och fylls med det flytande järnet.
En modell är ofta utförd med brickor och lister, som motivera
extra anordningar på modellen om denna skall kunna formas.
Fig. 293 o. 294 visa två sådana exempel. I båda fallen gäller det
brickor, utförda på godsets vertikala yta, som måste göras lösa för
att modellkroppen skall kunna dragas ur formen. I båda fallen ha
brickorna arbetats ut i en i modellen infälld lösbit, som fasthålles
vid modellkroppen med ett styrstift. Fig. 294 illustrerar hur man
på ett fördelaktigt sätt kan samordna styrningen av två
utskjutande brickor på samma lösbit.
Fig. 293.
Fig. 294.
523
