Modellsnickeri
Ett annat exempel visar fig. 295. Här har man tvingats dela
en del av modellen i flera lösbitar för att kunna draga denna ur
formen. Hela modellen släpper lätt ur formen förutom den med
stiftar fästade ringen ovan linjen (a). Men för att få upp ringen
genom det tomrum som modellkroppen lämnat sedan den dragits,
måste den vara delad i mindre bitar, som var för sig äro fästade
med utdragbara stiftar. Dessa dragas bort ur modellen under
det formen rammas upp.
Av de relaterade exemplen framgår:
1. Att det bästa godset erhålles i en sluten form, och när
modellen så långt möjligt liknar det färdiga godset.
2. Om modellen har raka sidor, måste dessa ha någon eller
några graders avvikelse från modellens vertikala linjer så
den blir bredast i partlinjen och smalare ju djupare den
når i formen. Den skall vara utförd med »släppning» för att
kunna dragas ur formen, när denna rammats färdig. Denna
släppning kan som regel för goda trämodeller hållas mellan
1—2 mm på 100 mm. Hänsyn bör därvid tagas till att en
modell släpper sämre inuti än efter dess yttersidor.

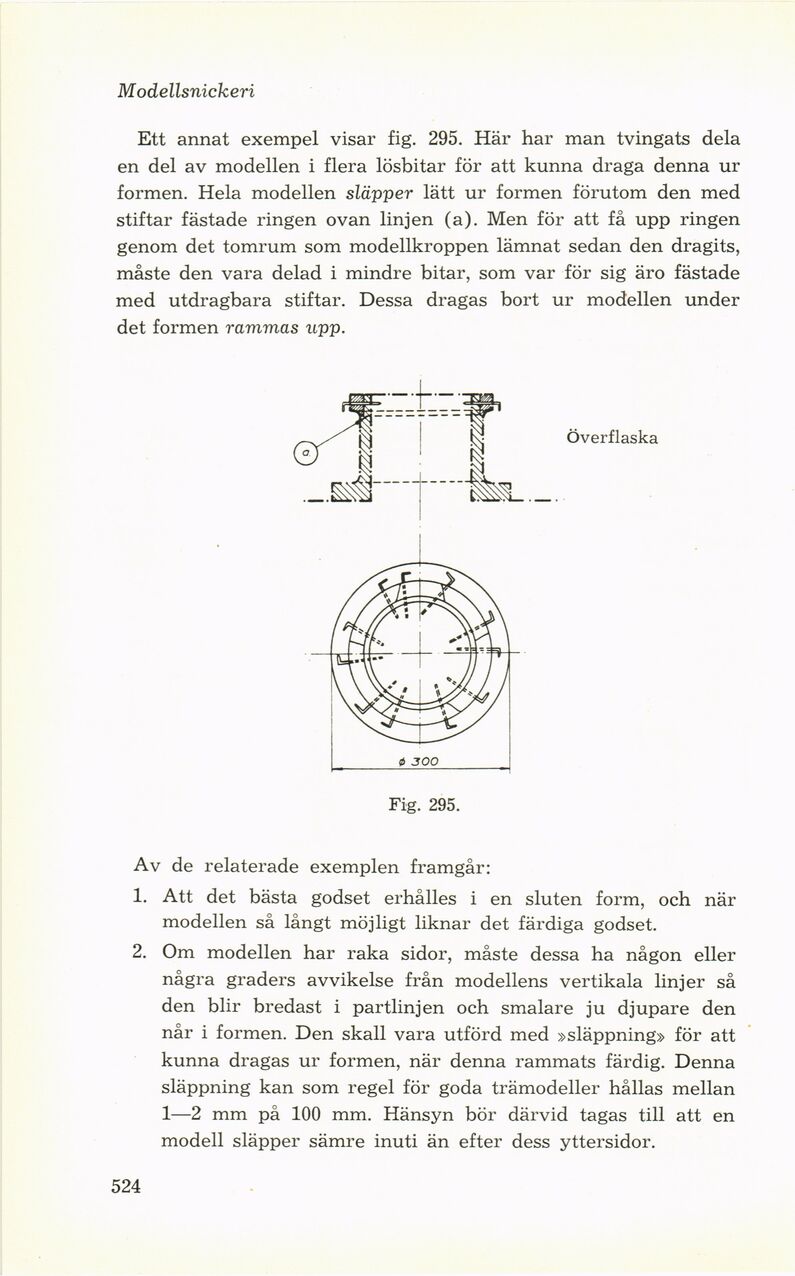

Fig. 295.
