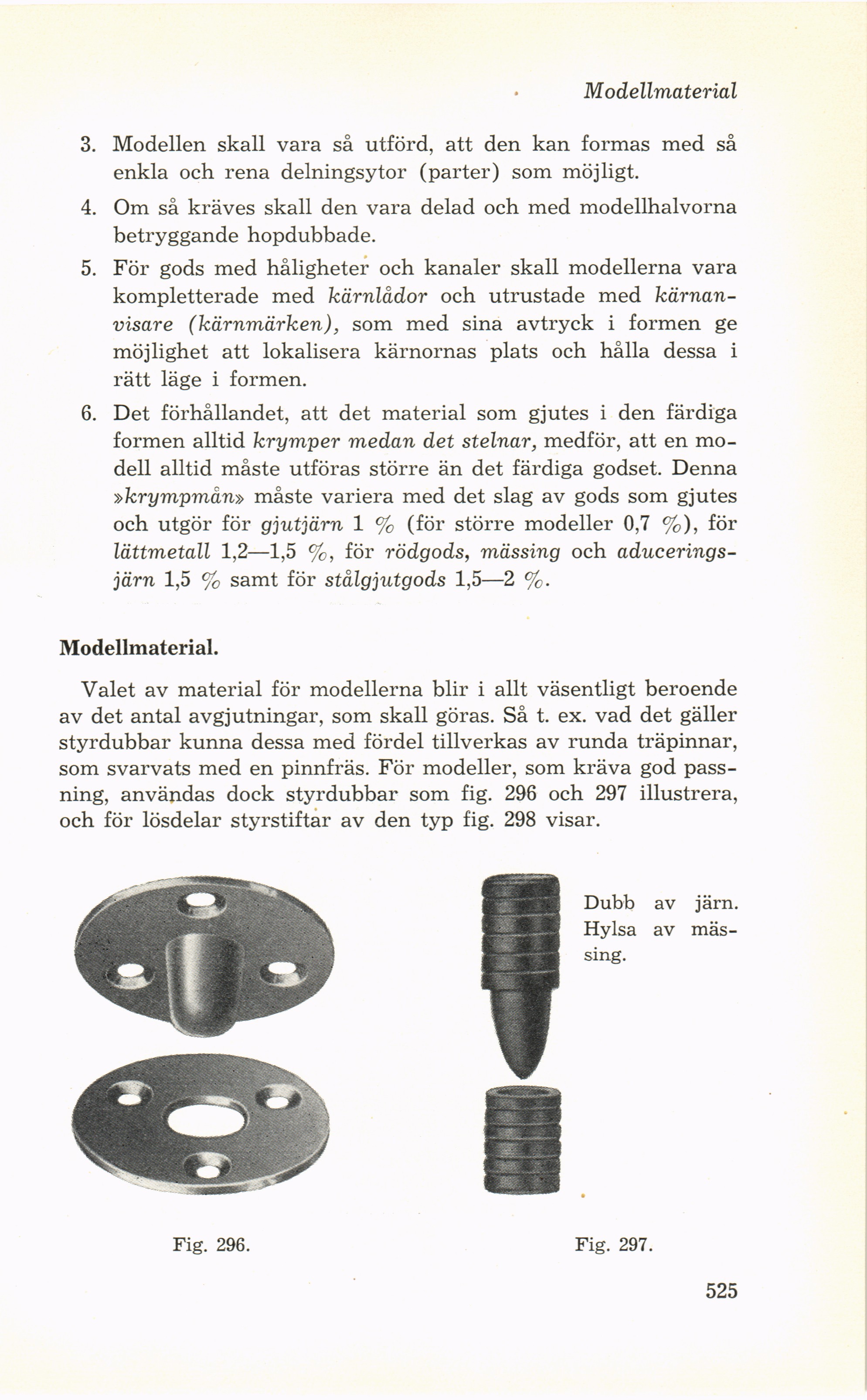

Modellmaterial
3. Modellen skall vara så utförd, att den kan formas med så
enkla och rena delningsytor (parter) som möjligt.
4. Om så kräves skall den vara delad och med modellhalvorna
betryggande hopdubbade.
5. För gods med håligheter och kanaler skall modellerna vara
kompletterade med kärnlådor och utrustade med
kärnan-visare (kärnmärken), som med sina avtryck i formen ge
möjlighet att lokalisera kärnornas plats och hålla dessa i
rätt läge i formen.
6. Det förhållandet, att det material som gjutes i den färdiga
formen alltid krymper medan det stelnar, medför, att en
modell alltid måste utföras större än det färdiga godset. Denna
»krympmån» måste variera med det slag av gods som gjutes
och utgör för gjutjärn 1 % (för större modeller 0,7 %), för
lättmetall 1,2—1,5 %, för rödgods, mässing och
aducerings-järn 1,5 % samt för stålgjutgods 1,5—2 %.
Modellmaterial.
Valet av material för modellerna blir i allt väsentligt beroende
av det antal avgjutningar, som skall göras. Så t. ex. vad det gäller
styrdubbar kunna dessa med fördel tillverkas av runda träpinnar,
som svarvats med en pinnfräs. För modeller, som kräva god
passning, användas dock styrdubbar som fig. 296 och 297 illustrera,
och för lösdelar styrstiftar av den typ fig. 298 visar.
Dubb av järn.
Hylsa av
mässing.
Fig. 296.
Fig. 297.
525
