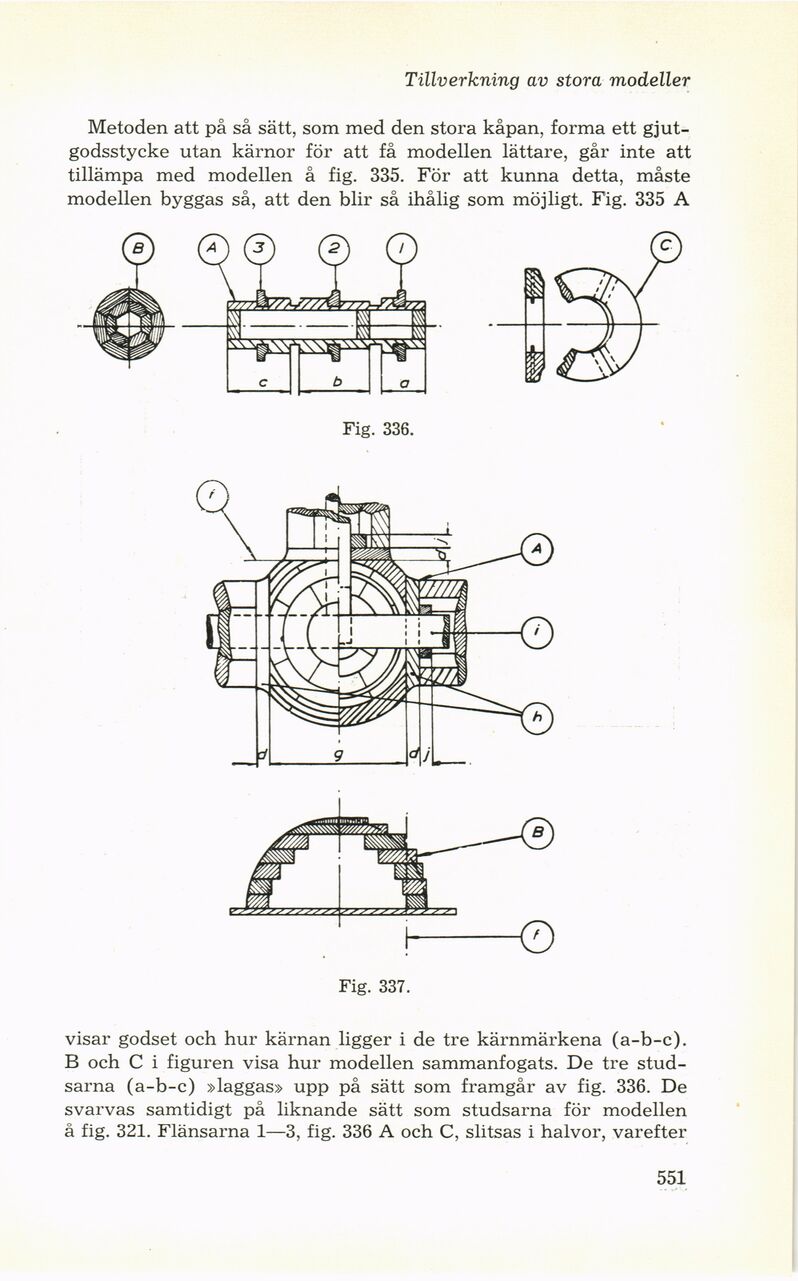

Tillverkning av stora modeller
Metoden att på så sätt, som med den stora kåpan, forma ett
gjut-godsstycke utan kärnor för att få modellen lättare, går inte att
tillämpa med modellen å fig. 335. För att kunna detta, måste
modellen byggas så, att den blir så ihålig som möjligt. Fig. 335 A
Fig. 336.
Fig. 337.
visar godset och hur kärnan ligger i de tre kärnmärkena (a-b-c).
B och C i figuren visa hur modellen sammanfogats. De tre
stud-sarna (a-b-c) »laggas» upp på sätt som framgår av fig. 336. De
svarvas samtidigt på liknande sätt som studsarna för modellen
å fig. 321. Flänsarna 1—3, fig. 336 A och C, slitsas i halvor, varefter
551
