Modellsnickeri
de svarvas, för att vara klara att placeras i spåren på ämnet för
studsarna, när dessa svarvas.
Ämnena för den mittersta stora delen av de två modellhalvorna,
som skulle väga mest, om modellen gjordes massiv, lötas upp på
sätt som framgår av fig. 337 B. Dessa två ämnen svarvas sedan så,
att de bilda ett ihåligt, delat klot. Som fig. 337 A visar, ha de tre
halvrunda brickorna (d) blivit infällda mot halvkloten till linjen
(f) och avståndet (g). Brickorna (d) fylla dels den uppgiften, att
de ge en starkare sammanbindning av de tre studsarna (a-b-c)

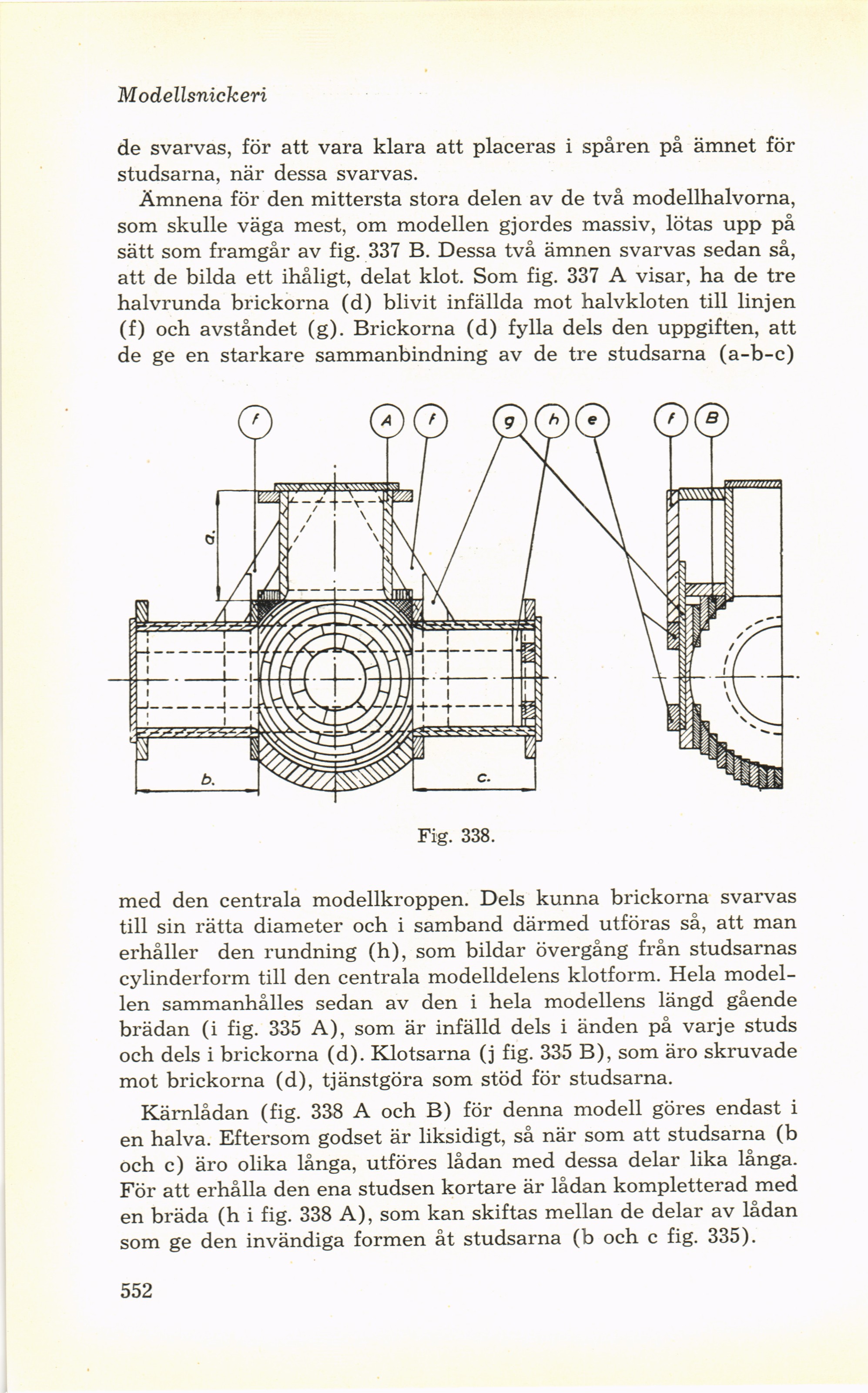

Fig. 338.
med den centrala modellkroppen. Dels kunna brickorna svarvas
till sin rätta diameter och i samband därmed utföras så, att man
erhåller den rundning (h), som bildar övergång från studsarnas
cylinderform till den centrala modelldelens klotform. Hela
modellen sammanhålles sedan av den i hela modellens längd gående
brädan (i fig. 335 A), som är infälld dels i änden på varje studs
och dels i brickorna (d). Klotsarna (j fig. 335 B), som äro skruvade
mot brickorna (d), tjänstgöra som stöd för studsarna.
Kärnlådan (fig. 338 A och B) för denna modell göres endast i
en halva. Eftersom godset är liksidigt, så när som att studsarna (b
och c) äro olika långa, utföres lådan med dessa delar lika långa.
För att erhålla den ena studsen kortare är lådan kompletterad med
en bräda (h i fig. 338 A), som kan skiftas mellan de delar av lådan
som ge den invändiga formen åt studsarna (b och c fig. 335).
552
