Handverktyg
även stockens bredd: 15—27 mm. Denna hyveltyp har inget
vanligt spånhål utan spånorna få söka sig ut på sidan. Insättningen
av järnet göres från undersidan, och för att spånöppningen ej skall
vara för stor, är den främre delen av sulan ställbar.
Spånöppningen inställes givetvis så liten som möjligt.

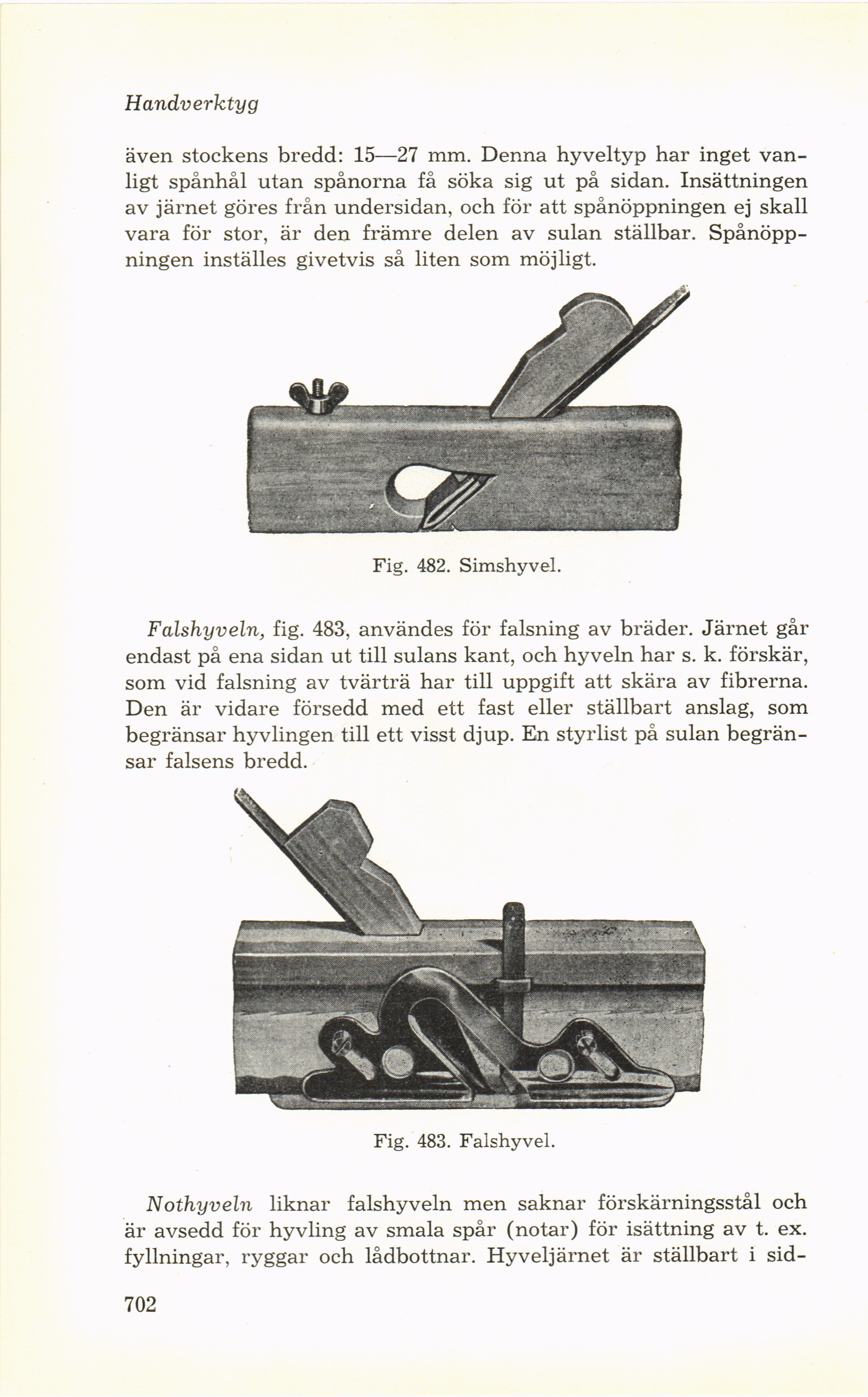

Fig. 482. Simshyvel.
Falshyveln, fig. 483, användes för falsning av bräder. Järnet går
endast på ena sidan ut till sulans kant, och hyveln har s. k. förskär,
som vid falsning av tvärträ har till uppgift att skära av fibrerna.
Den är vidare försedd med ett fast eller ställbart anslag, som
begränsar hyvlingen till ett visst djup. En styrlist på sulan
begränsar falsens bredd.
Fig. 483. Falshyvel.
Nothyveln liknar falshyveln men saknar förskärningsstål och
är avsedd för hyvling av smala spår (notar) för isättning av t. ex.
fyllningar, ryggar och lådbottnar. Hyveljärnet är ställbart i sid-
702
