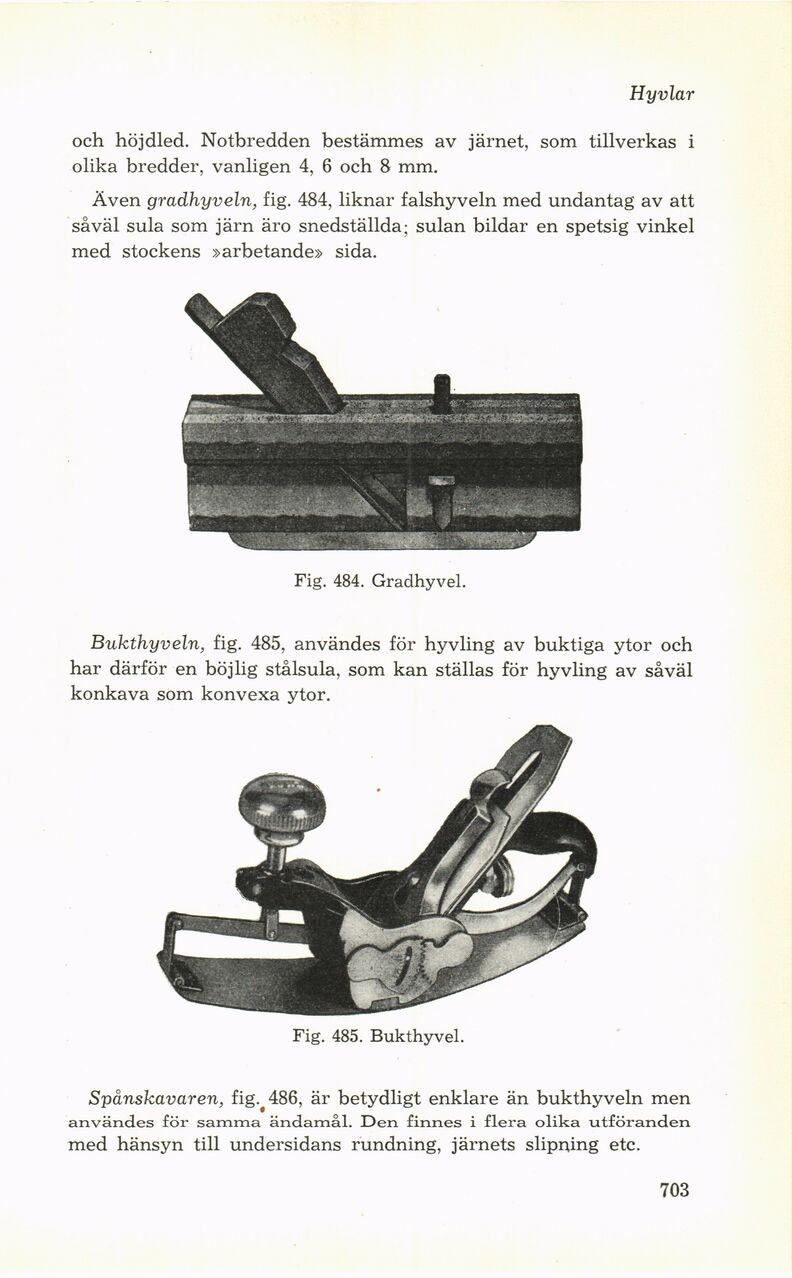

Hyvlar
och höjdled. Notbredden bestämmes av järnet, som tillverkas i
olika bredder, vanligen 4, 6 och 8 mm.
Även gradhyveln, fig. 484, liknar falshyveln med undantag av att
såväl sula som järn äro snedställda; sulan bildar en spetsig vinkel
med stockens »arbetande» sida.
Fig. 484. Gradhyvel.
Bukthyveln, fig. 485, användes för hyvling av buktiga ytor och
har därför en böjlig stålsula, som kan ställas för hyvling av såväl
konkava som konvexa ytor.
Fig. 485. Bukthyvel.
Spånskavaren, fig.^486, är betydligt enklare än bukthyveln men
användes för samma ändamål. Den finnes i flera olika utföranden
med hänsyn till undersidans rundning, järnets slipning etc.
703
