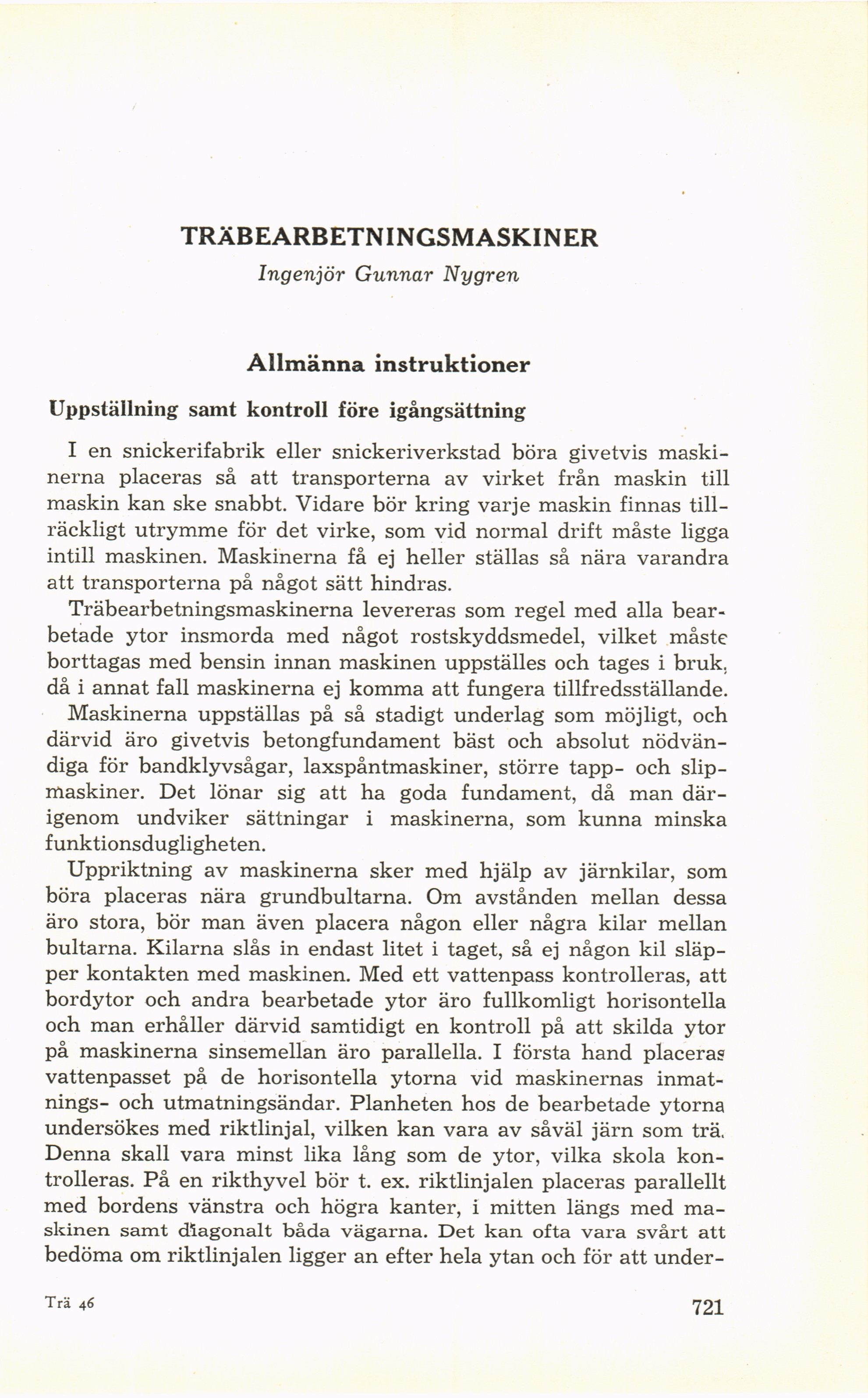

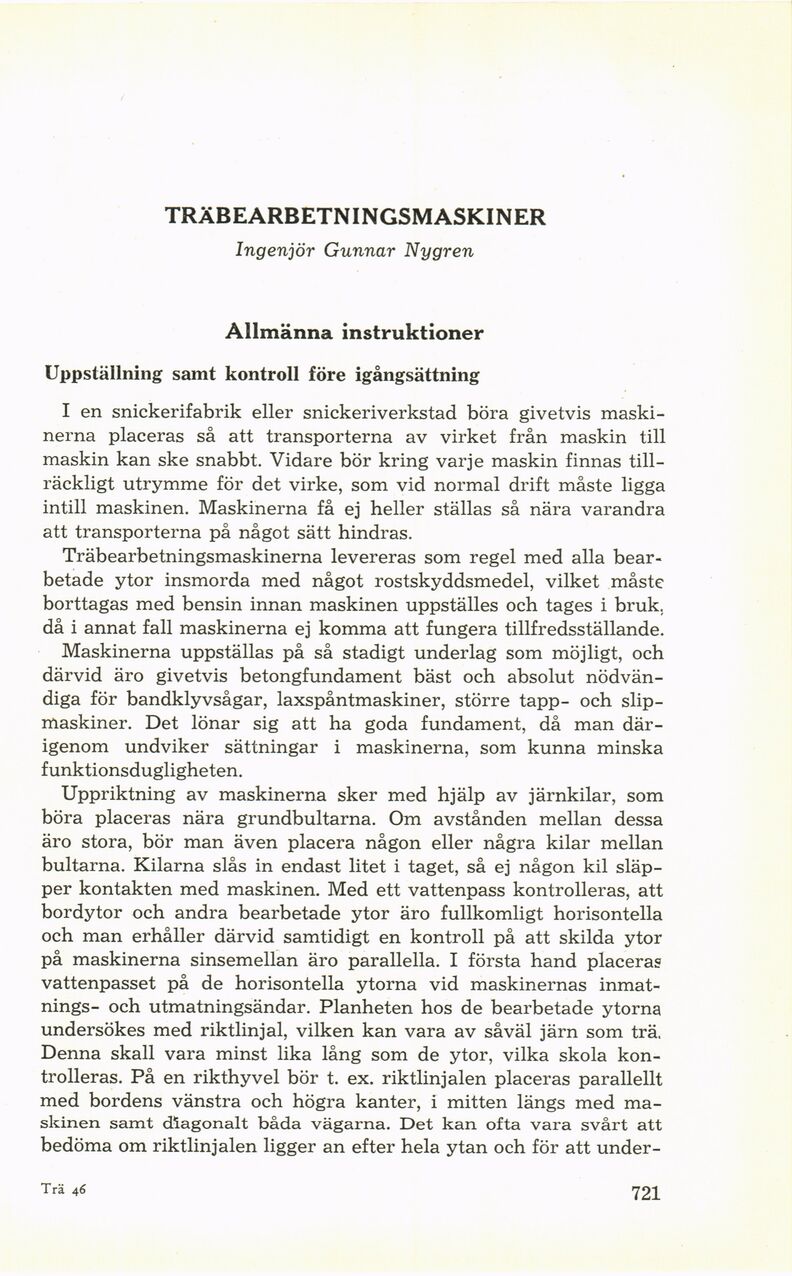

TRÄBEARBETNINGSMASKINER
Ingenjör Gunnar Nygren
Allmänna instruktioner
Uppställning samt kontroll före igångsättning
I en snickerifabrik eller snickeriverkstad böra givetvis
maskinerna placeras så att transporterna av virket från maskin till
maskin kan ske snabbt. Vidare bör kring varje maskin finnas
tillräckligt utrymme för det virke, som vid normal drift måste ligga
intill maskinen. Maskinerna få ej heller ställas så nära varandra
att transporterna på något sätt hindras.
Träbearbetningsmaskinerna levereras som regel med alla
bearbetade ytor insmorda med något rostskyddsmedel, vilket måste
borttagas med bensin innan maskinen uppställes och tages i bruk.
då i annat fall maskinerna ej komma att fungera tillfredsställande.
Maskinerna uppställas på så stadigt underlag som möjligt, och
därvid äro givetvis betongfundament bäst och absolut
nödvändiga för bandklyvsågar, laxspåntmaskiner, större tapp- och
slipmaskiner. Det lönar sig att ha goda fundament, då man
därigenom undviker sättningar i maskinerna, som kunna minska
funktionsdugligheten.
Uppriktning av maskinerna sker med hjälp av järnkilar, som
böra placeras nära grundbultarna. Om avstånden mellan dessa
äro stora, bör man även placera någon eller några kilar mellan
bultarna. Kilarna slås in endast litet i taget, så ej någon kil
släpper kontakten med maskinen. Med ett vattenpass kontrolleras, att
bordytor och andra bearbetade ytor äro fullkomligt horisontella
och man erhåller därvid samtidigt en kontroll på att skilda ytor
på maskinerna sinsemellan äro parallella. I första hand placeras
vattenpasset på de horisontella ytorna vid maskinernas
inmatnings- och utmatningsändar. Planheten hos de bearbetade ytorna
undersökes med riktlinjal, vilken kan vara av såväl järn som trä.
Denna skall vara minst lika lång som de ytor, vilka skola
kontrolleras. På en rikthyvel bör t. ex. riktlinjalen placeras parallellt
med bordens vänstra och högra kanter, i mitten längs med
maskinen samt diagonalt båda vägarna. Det kan ofta vara svårt att
bedöma om riktlinjalen ligger an efter hela ytan och för att under-
Trä 46
721
