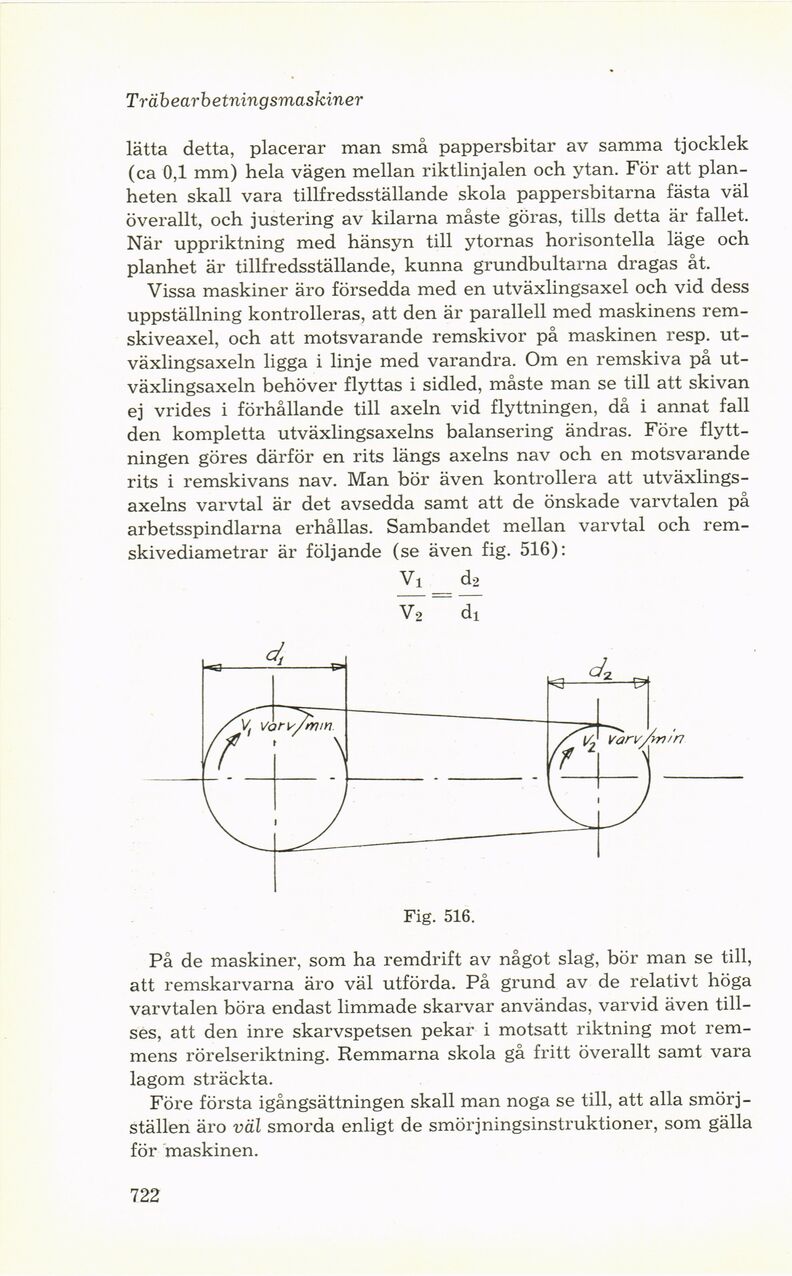

Träbearbetningsmaskiner
lätta detta, placerar man små pappersbitar av samma tjocklek
(ca 0,1 mm) hela vägen mellan riktlinjalen och ytan. För att
planheten skall vara tillfredsställande skola pappersbitarna fästa väl
överallt, och justering av kilarna måste göras, tills detta är fallet.
När uppriktning med hänsyn till ytornas horisontella läge och
planhet är tillfredsställande, kunna grundbultarna dragas åt.
Vissa maskiner äro försedda med en utväxlingsaxel och vid dess
uppställning kontrolleras, att den är parallell med maskinens
rem-skiveaxel, och att motsvarande remskivor på maskinen resp.
ut-växlingsaxeln ligga i linje med varandra. Om en remskiva på
ut-växlingsaxeln behöver flyttas i sidled, måste man se till att skivan
ej vrides i förhållande till axeln vid flyttningen, då i annat fall
den kompletta utväxlingsaxelns balansering ändras. Före
flyttningen göres därför en rits längs axelns nav och en motsvarande
rits i remskivans nav. Man bör även kontrollera att
utväxlingsaxelns varvtal är det avsedda samt att de önskade varvtalen på
arbetsspindlarna erhållas. Sambandet mellan varvtal och
rem-skivediametrar är följande (se även fig. 516):
På de maskiner, som ha remdrift av något slag, bör man se till,
att remskarvarna äro väl utförda. På grund av de relativt höga
varvtalen böra endast limmade skarvar användas, varvid även
tillses, att den inre skarvspetsen pekar i motsatt riktning mot
remmens rörelseriktning. Remmarna skola gå fritt överallt samt vara
lagom sträckta.
Före första igångsättningen skall man noga se till, att alla
smörj-ställen äro väl smorda enligt de smörjningsinstruktioner, som gälla
för maskinen.
Vi _ da
V, _ di
Fig. 516.
722
