AUTOMOBIL
Förarsits
Instrument-
8-cylindrig Reservtank,-J^da
V-motor
Bränsletank
Dubbla
Bladfjäder Cha™ ’ n^ana:
/axellåda
Kylare
Bladfjäder

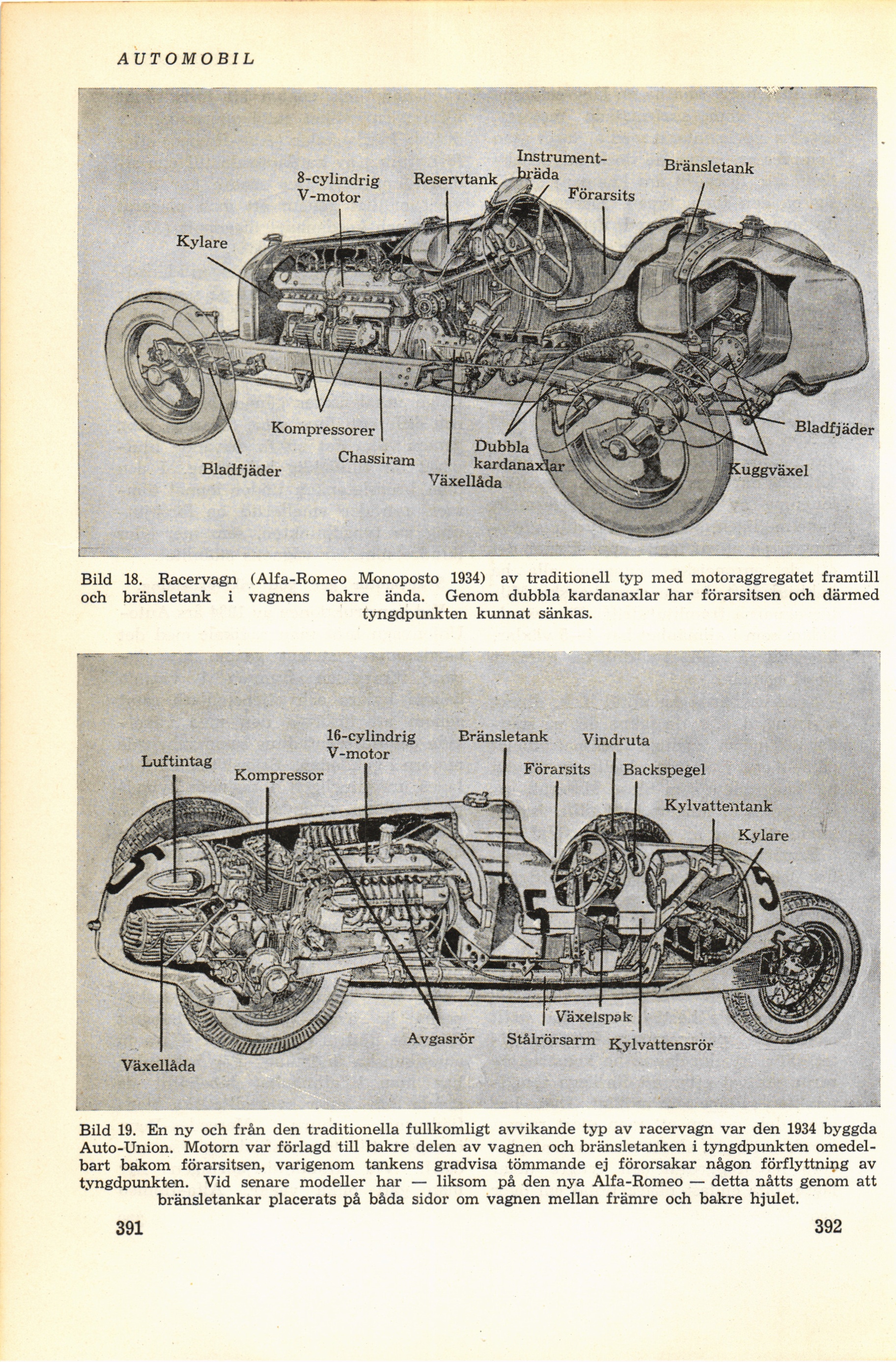

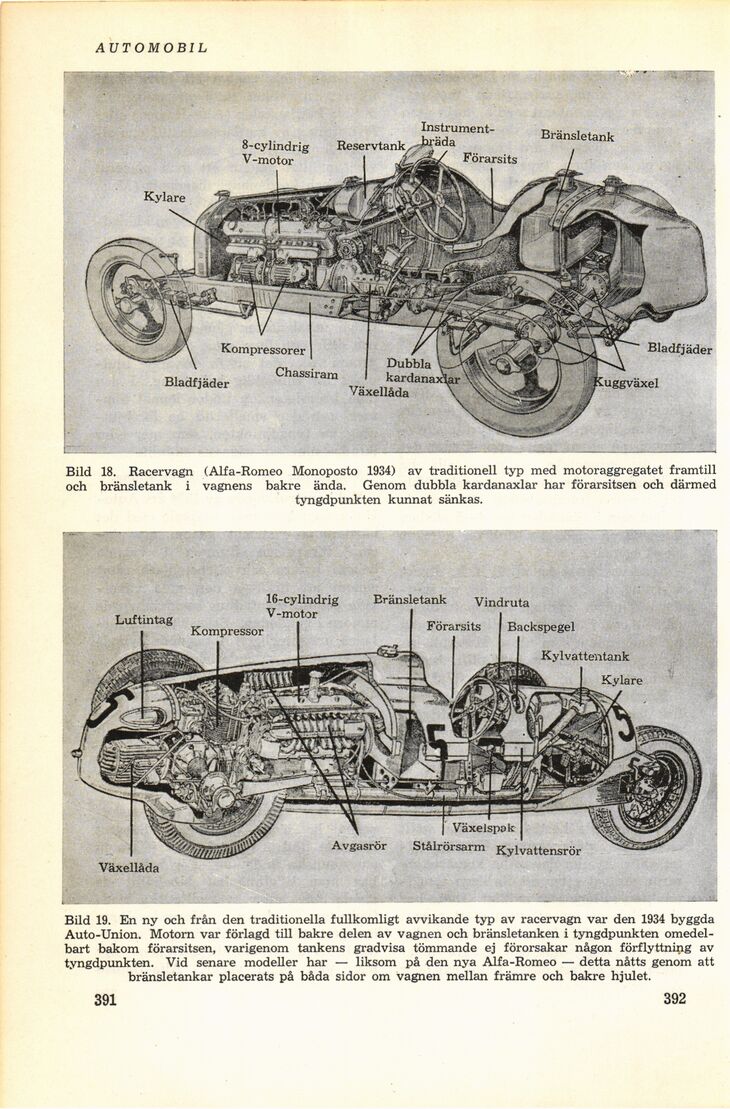

Bild 18. Racervagn (Alfa-Romeo Monoposto 1934) av traditionell typ med motoraggregatet framtill
och bränsletank i vagnens bakre ända. Genom dubbla kardanaxlar har förarsitsen och därmed
tyngdpunkten kunnat sänkas.
Växellåda
16-cylindrig Eränsletank
V-motor
Vindruta
Backspegel
Kylvattentank
Kylare
Luftintag
Bild 19. En ny och från den traditionella fullkomligt avvikande typ av racervagn var den 1934 byggda
Auto-Union. Motorn var förlagd till bakre delen av vagnen och bränsletanken i tyngdpunkten
omedelbart bakom förarsitsen, varigenom tankens gradvisa tömmande ej förorsakar någon förflyttning av
tyngdpunkten. Vid senare modeller har — liksom på den nya Alfa-Romeo — detta nåtts genom att
bränsletankar placerats på båda sidor om vagnen mellan främre och bakre hjulet.
392 396
