ORIENTERING
Vid bedömningen av avståndet till den sökta
punkten har nybörjaren en god hjälp av att
»måtta» med sådana sträckor, som han
tidigare varit van att se, t. ex. 100 m-banan på en
idrottsplats eller 300 m-banan på en skjut-

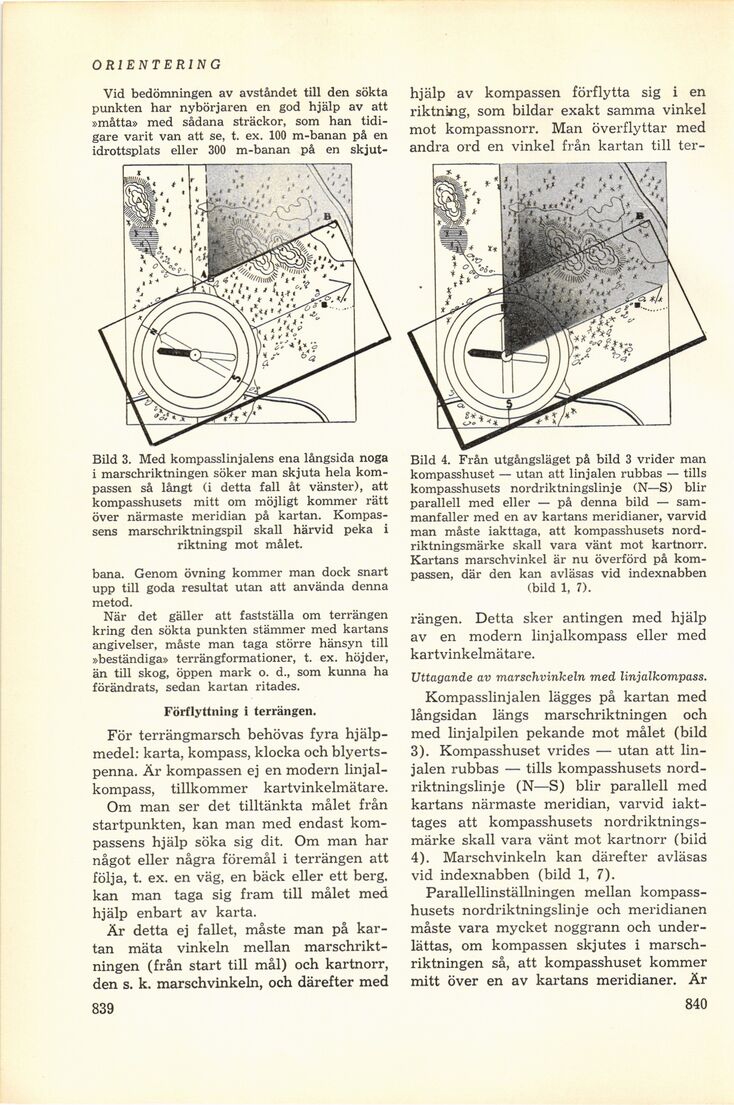

Bild 3. Med kompasslinjalens ena långsida noga
i marschriktningen söker man skjuta hela
kompassen så långt (i detta fall åt vänster), att
kompasshusets mitt om möjligt kommer rätt
över närmaste meridian på kartan.
Kompassens marschriktningspil skall härvid peka i
riktning mot målet.
bana. Genom övning kommer man dock snart
upp till goda resultat utan att använda denna
metod.
När det gäller att fastställa om terrängen
kring den sökta punkten stämmer med kartans
angivelser, måste man taga större hänsyn till
»beständiga» terrängformationer, t. ex. höjder,
än till skog, öppen mark o. d., som kunna ha
förändrats, sedan kartan ritades.
Förflyttning i terrängen.
För terrängmarsch behövas fyra
hjälpmedel: karta, kompass, klocka och
blyertspenna. Är kompassen ej en modern
linjalkompass, tillkommer kartvinkelmätare.
Om man ser det tilltänkta målet från
startpunkten, kan man med endast
kompassens hjälp söka sig dit. Om man har
något eller några föremål i terrängen att
följa, t. ex. en väg, en bäck eller ett berg.
kan man taga sig fram till målet med
hjälp enbart av karta.
Är detta ej fallet, måste man på
kartan mäta vinkeln mellan
marschriktningen (från start till mål) och kartnorr,
den s. k. marschvinkeln, och därefter med
hjälp av kompassen förflytta sig i en
riktning, som bildar exakt samma vinkel
mot kompassnorr. Man överflyttar med
andra ord en vinkel från kartan till ter-
Bild 4. Från utgångsläget på bild 3 vrider man
kompasshuset — utan att linjalen rubbas — tills
kompasshusets nordriktningslinje (N—S) blir
parallell med eller — på denna bild —
sammanfaller med en av kartans meridianer, varvid
man måste iakttaga, att kompasshusets
nord-riktningsmärke skall vara vänt mot kartnorr.
Kartans marschvinkel är nu överförd på
kompassen, där den kan avläsas vid indexnabben
(bild 1, 7).
rängen. Detta sker antingen med hjälp
av en modern linjalkompass eller med
kartvinkelmätare.
Uttagande av marschvinkeln med linjalkompass.
Kompasslinjalen lägges på kartan med
långsidan längs marschriktningen och
med linjalpilen pekande mot målet (bild
3). Kompasshuset vrides — utan att
linjalen rubbas — tills kompasshusets
nordriktningslinje (N—S) blir parallell med
kartans närmaste meridian, varvid
iakttages att kompasshusets
nordriktnings-märke skall vara vänt mot kartnorr (bild
4). Marsch vinkeln kan därefter avläsas
vid indexnabben (bild 1, 7).
Parallellinställningen mellan
kompasshusets nordriktningslinje och meridianen
måste vara mycket noggrann och
underlättas, om kompassen skjutes i
marschriktningen så, att kompasshuset kommer
mitt över en av kartans meridianer. Är
835
840
