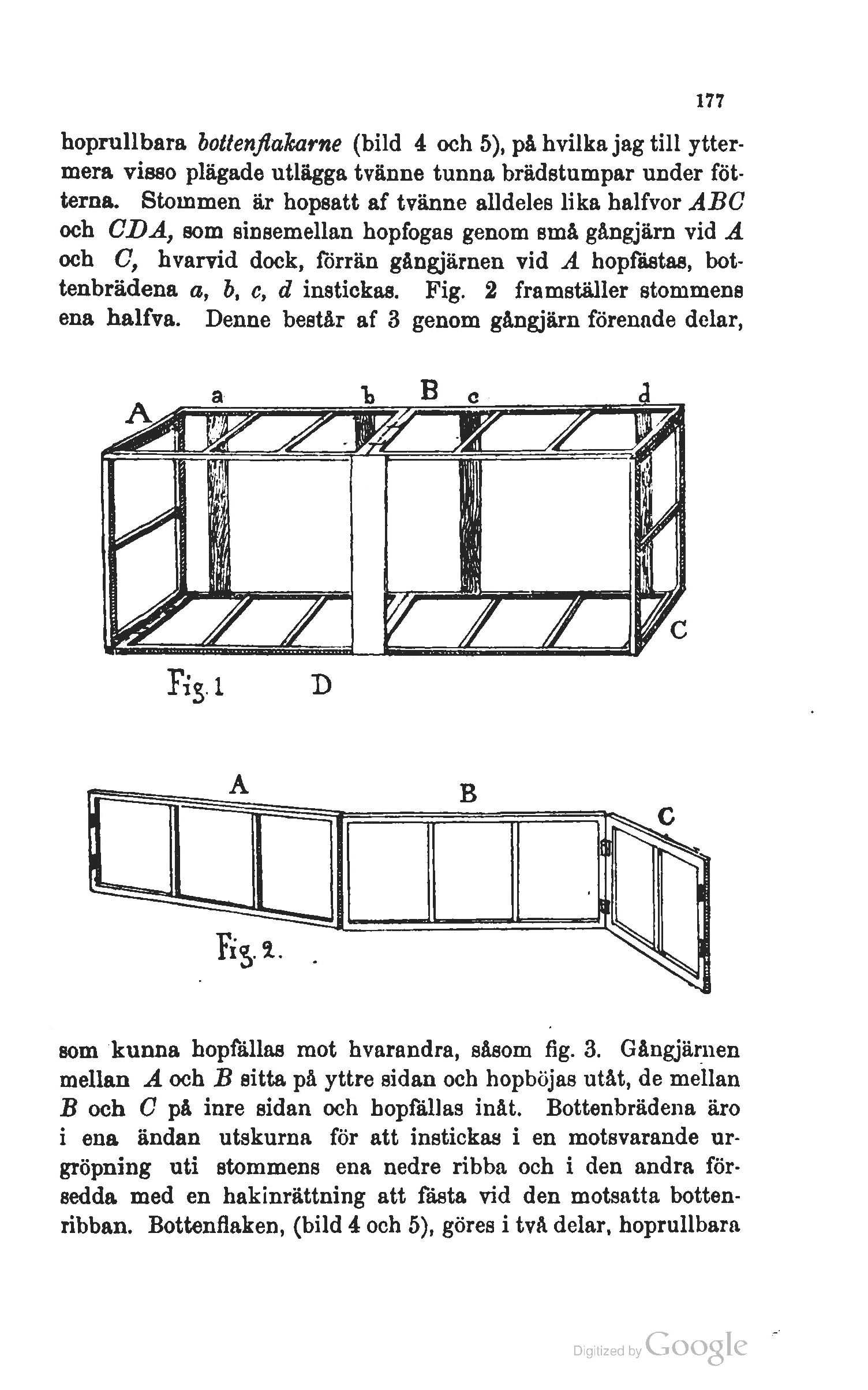

hoprullbara bottenfluharne (bild 4 och 5), på hvilka jag till
yttermera visso plägade utlägga tvänne tunna brädstumpar under
fotterna. Stommen är hopsatt af tvänne alldeles lika halfvor ABC
och CD A, som sinsemellan hopfogas genom små gångjärn vid A
och C, hvarvid dock, förrän gångjärnen vid A hopfastas,
bottenbrädena a, 6, c, d instickas. Fig. 2 framställer stommens
ena halfva. Denne består af 3 genom gångjärn förenade delar,
>n ra y~r~zi. m
T F l| I |
* / rfr/- Wc
Es.l D
som kunna hopfällas mot hvarandra, såsom fig. 3. Gångjärnen
mellan A och B sitta på yttre sidan och hopböjas utåt, de mellan
B och C på inre sidan och hopfällas inåt. Bottenbrädena äro
i ena ändan utskurna för att instickas i en motsvarande
urgröpning uti stommens ena nedre ribba och i den andra
försedda med en hakinrättning att fästa vid den motsatta
bottenribban. Bottenflaken, (bild 4 och 5), göres i två delar, hoprullbara
