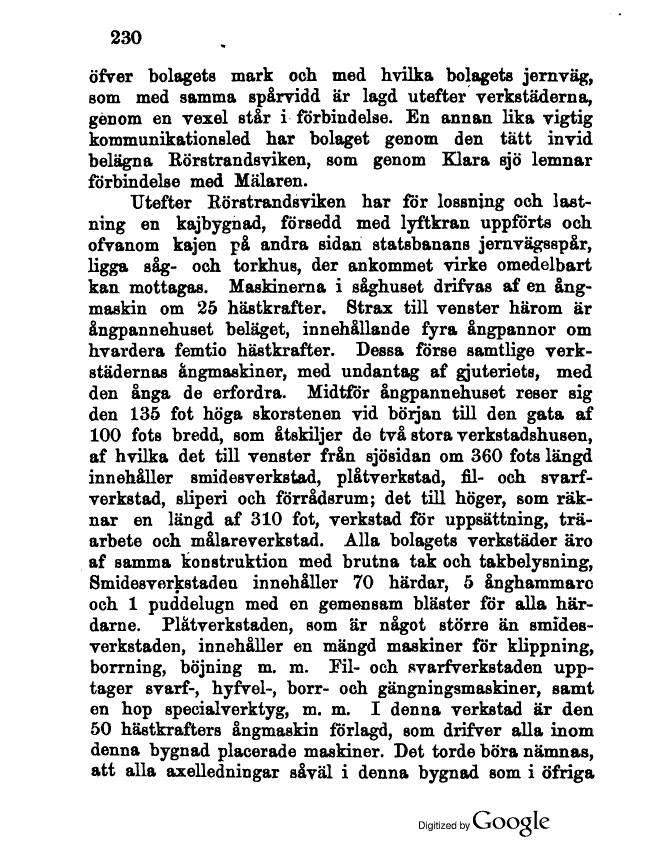

öfver bolagets mark och med hvilka bolagets jernväg,
som med samma spårvidd är lagd utefter verkstäderna,
génom en vexel står i förbindelse. En annan lika vigtig
kommunikationsled har bolaget genom den tätt invid
belägna Eörstrandsviken, som genom Klara sjö lemnar
förbindelse med Mälaren.
Utefter Eörstrandsviken har för lossning och
lastning en kajbygnad, försedd med lyftkran uppförts och
ofvanom kajen på andra sidan statsbanans jernvägsspår,
ligga såg- och torkhus, der ankommet virke omedelbart
kan mottagas. Maskinerna i såghuset drifvas af en
ångmaskin om 25 hästkrafter. Strax till venster härom är
ångpannehuset beläget, innehållande fyra ångpannor om
hvardera femtio hästkrafter. Dessa förse samtlige
verkstädernas ångmaskiner, med undantag af gjuteriets, med
den ånga de erfordra. Midtför ångpannehuset reser sig
den 135 fot höga skorstenen vid början till den gata af
100 fots bredd, som åtskiljer de två stora verkstadshusen,
af hvilka det till venster från sjösidan om 360 fots längd
innehåller smidesverkstad, plåtverkstad, fil- och
svarf-verkstad, sliperi och förrådsrum; det till höger, som
räknar en längd af 310 fot, verkstad för uppsättning,
träarbete och målareverkstad. Alla bolagets verkstäder äro
af samma konstruktion med brutna tak och takbelysning,
Smidesverkstad en innehåller 70 härdar, 5 ånghammare
och 1 puddelugn med en gemensam bläster för alla
här-darne. Plåtverkstaden, som är något större än
smides-verkstaden, innehåller en mängd maskiner för klippning,
borrning, böjning m. m. Pil- och svarfverkstaden
upptager svarf-, hyfvel-, borr- och gängningsmaskiner, samt
en hop specialverktyg, m. m. I denna verkstad är den
50 hästkrafters ångmaskin förlagd, som drifver alla inom
denna bygnad placerade maskiner. Det torde böra nämnas,
att alla axelledningar såväl i denna bygnad som i öfriga
