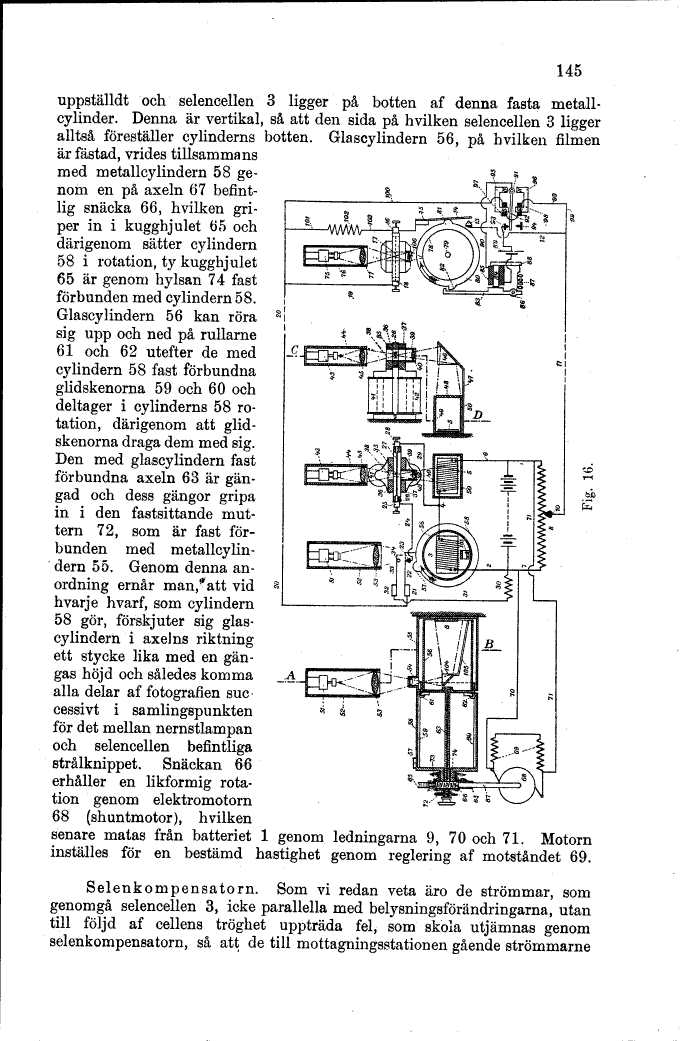

145
uppställdt och selencellen 3 ligger på botten af denna fasta
metallcylinder. Denna är vertikal, så att den sida på hvilken selencellen 3 ligger
alltså föreställer cylinderns botten. Glascylindern 56, på hvilken filmen
är fästad, vrides tillsammans
med metallcylindern 58 ge- ?
nom en på axeln 67
befintlig snäcka 66, hvilken
griper in i kugghjulet 65 och
därigenom sätter cylindern
58 i rotation, ty kugghjulet
65 är genom hylsan 74 fast
förbunden med cylindern 58.
Glascylindern 56 kan röra
sig upp och ned på rullarne
61 och 62 utefter de med
cylindern 58 fast förbundna
glidskenorna 59 och 60 och
deltager i cylinderns 58
rotation, därigenom att
glid-skenorna draga dem med sig.
Den med glascylindern fast
förbundna axeln 63 är
gängad och dess gängor gripa
in i den fastsittande
muttern 72, som är fast
förbunden med
metallcylindern 55. Genom denna
anordning ernår m an,’1 att vid
hvarje hvarf, som cylindern
58 gör, förskjuter sig
glascylindern i axeJns riktning
ett stycke lika med en
gängas höjd och således komma
alla delar af fotografien suc
cessivt i samlingspunkten
för det mellan nernstlampan
och selencellen befintliga
strålknippet. Snäckan 66
erhåller en likformig
rotation genom elektromotorn
68 (shuntmotor), hvilken
senare matas från batteriet l genom ledningarna 9, 70 och 71. Motorn
inställes för en bestämd hastighet genom reglering af motståndet 69.
$
Selenkompensatorn. Som vi redan veta äro de strömmar, som
genomgå selencellen 3, icke parallella med belysningsförändringarna, utan
till följd af cellens tröghet uppträda fel, som skola utjämnas genom
Selenkompensatorn, så att de till mottagningsstationen gående strömmarne
