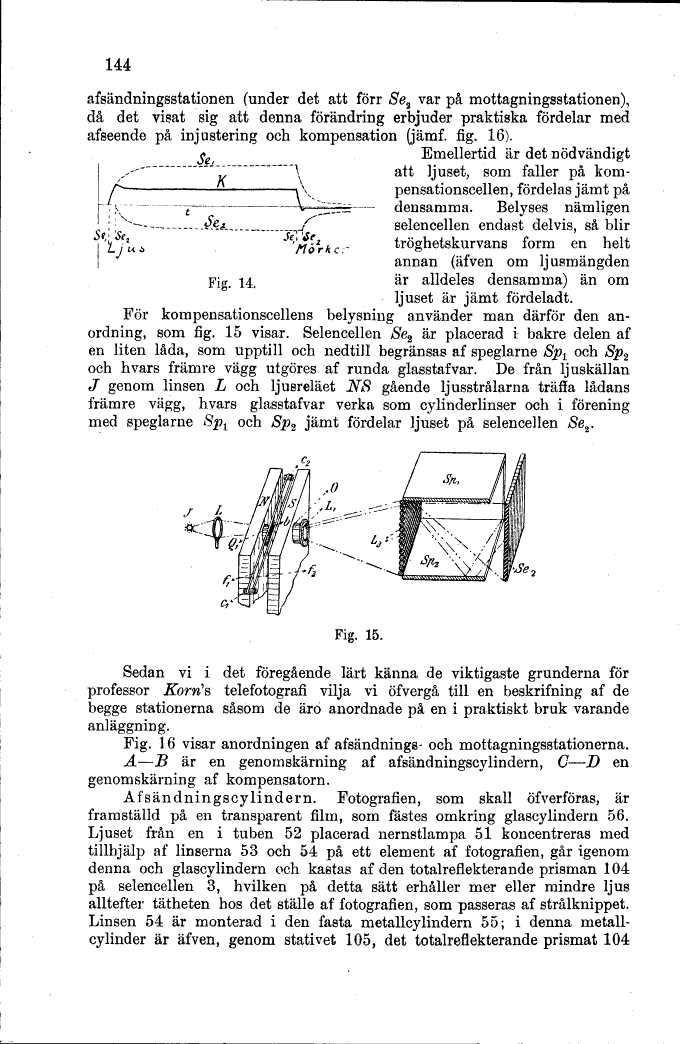

144
afsändningsstationen (under det att förr Se2 var på mottagningsstationen),
då det visat sig att denna förändring erbjuder praktiska fördelar med
afseende på injustering och kompensation (jämf. fig. 16).
Emellertid är det nödvändigt
att ]juset; som faller på
kompensationscellen, fördelas jämt på
densamma. Belyses nämligen
selencellen endast delvis, så blir
tröghetskurvans form en helt
annan (äfven om ljusmängden
är alldeles densamma) än om
ljuset är jämt fördeladt.
För kompensationscellens belysning använder man därför den
anordning, som fig. 15 visar. Selencellen Se2 är placerad i bakre delen af
en liten låda, som upptill och nedtill begränsas af speglarne Sp1 och Sp2
och hvars främre vägg utgöres af runda glasstaf var. De från ljuskällan
J genom linsen L och ljusreläet NS gående ljusstrålarna träffa lådans
främre vägg, hvars glasstafvar verka som cylinderlinser och i förening
med speglarne Sjpx och Sp2 jämt fördelar ljuset på selencellen Se2.
Mörker
Fig. 14.
Fig. 15.
Sedan vi i det föregående lärt känna de viktigaste grunderna för
professor Korris telefotografi vilja vi öfvergå till en beskrifning af de
begge stationerna såsom de äro anordnade på en i praktiskt bruk varande
anläggning.
Fig. 16 visar anordningen af afsändnings- och mottagningsstationerna.
A—B är en genomskärning af afsändningscylindern, C—D en
genomskärning af kompensatorn.
Afsändningscylindern. Fotografien, som skall öfverföras, är
framställd på en transparent film, som fästes omkring glascylindern 56.
Ljuset från en i tuben 52 placerad nernstlampa 51 koncentreras med
tillhjälp af linserna 53 och 54 på ett element af fotografien, går igenom
denna och glascylindern och kastas af den totalreflekterande prisman 104
på selencelleii 3, hvilken på detta sätt erhåller mer eller mindre ljus
alltefter tätheten hos det ställe af fotografien, som passeras af strålknippet.
Linsen 54 är monterad i den fasta metallcylindern 55; i denna
metallcylinder är äfven, genom stativet 105, det totalreflekterande prismat 104
