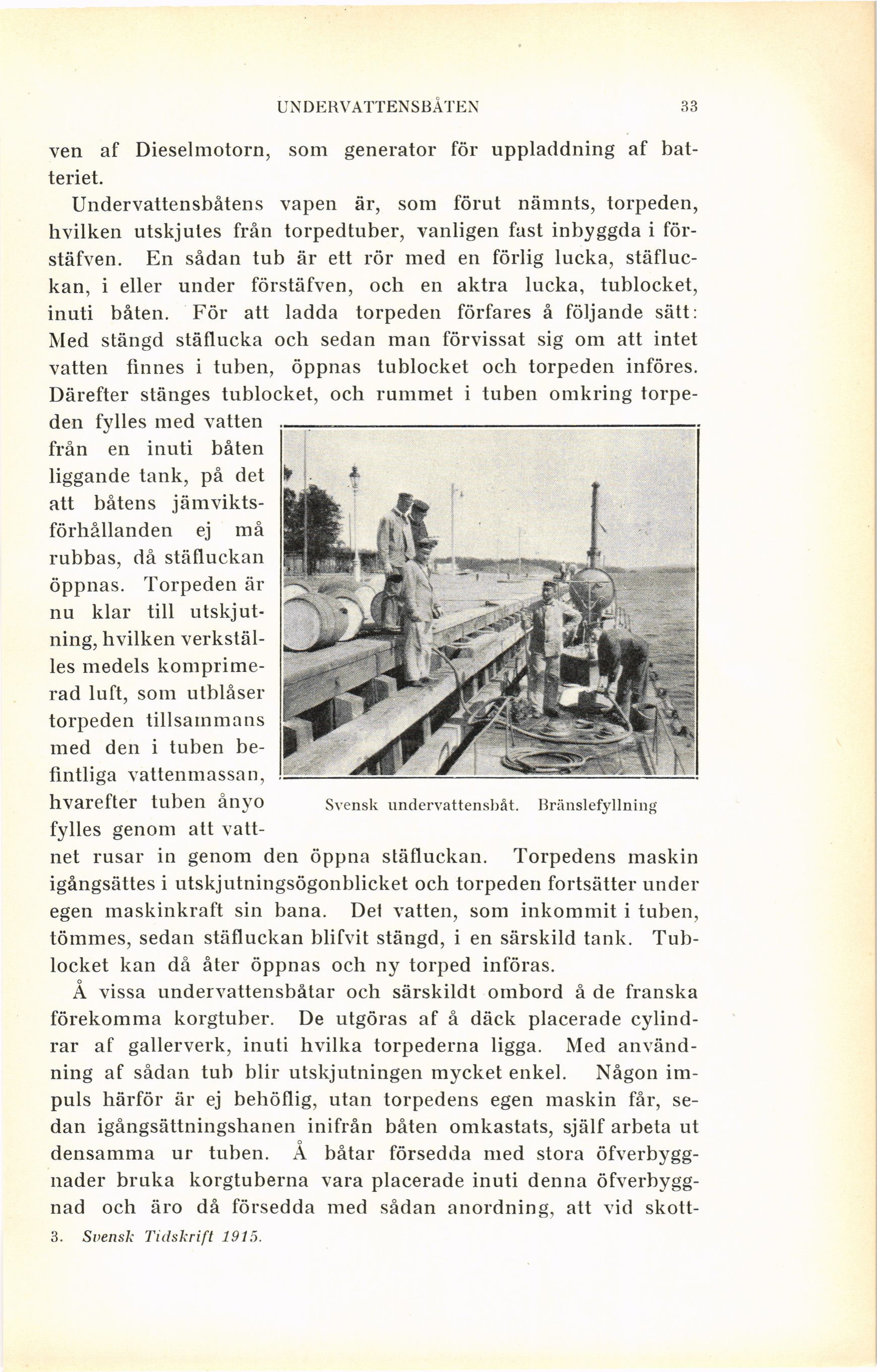

Full resolution (JPEG) - On this page / på denna sida - Häfte 1 - Undervattensbåten. Af W. Magnusson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
UNDERVATTENSBÅTEN
ven af Dieselmotorn, som generator för uppladdning af
batteriet.
Undervattensbåtens vapen är, som förut nämnts, torpeden,
hvilken utskjutes från torpedtuber, vanligen fast inbyggda i
för-stäfven. En sådan tub är ett rör med en förlig lucka,
stäfluc-kan, i eller under förstäfven, och en aktra lucka, tublocket,
inuti båten. För att ladda torpeden förfares å följande sätt:
Med stängd stäflucka och sedan man förvissat sig om att intet
vatten finnes i tuben, öppnas tublocket och torpeden införes.
Därefter stänges tublocket, och rummet i tuben omkring
torpeden fylles med vatten
från en inuti båten
liggande tank, på det
att båtens
jämviktsförhållanden ej må
rubbas, då stäfluckan
öppnas. Torpeden är
nu klar till
utskjut-ning, hvilken
verkställes medels
komprimerad luft, som utblåser
torpeden tillsammans
med den i tuben
befintliga vattenmassan,
hvarefter tuben ånyo
fylles genom att
vattnet rusar in genom den öppna stäfluckan. Torpedens maskin
igångsattes i utskjutningsögonblicket och torpeden fortsätter under
egen maskinkraft sin bana. Det vatten, som inkommit i tuben,
tömmes, sedan stäfluckan blifvit stängd, i en särskild tank.
Tublocket kan då åter öppnas och ny torped införas.
Å vissa undervattensbåtar och särskildt ombord å de franska
förekomma korgtuber. De utgöras af å däck placerade
cylindrar af gallerverk, inuti hvilka torpederna ligga. Med
användning af sådan tub blir utskjutningen mycket enkel. Någon
impuls härför är ej behöflig, utan torpedens egen maskin får,
sedan igångsättningshanen inifrån båten omkastats, själf arbeta ut
densamma ur tuben. Å båtar försedda med stora
Öfverbyggnader bruka korgtuberna vara placerade inuti denna
öfverbyggnad och äro då försedda med sådan anordning, att vid
skott-3. Svensk Tidskrift 1915.
Svensk undervattensbåt. Bränslefyllning
