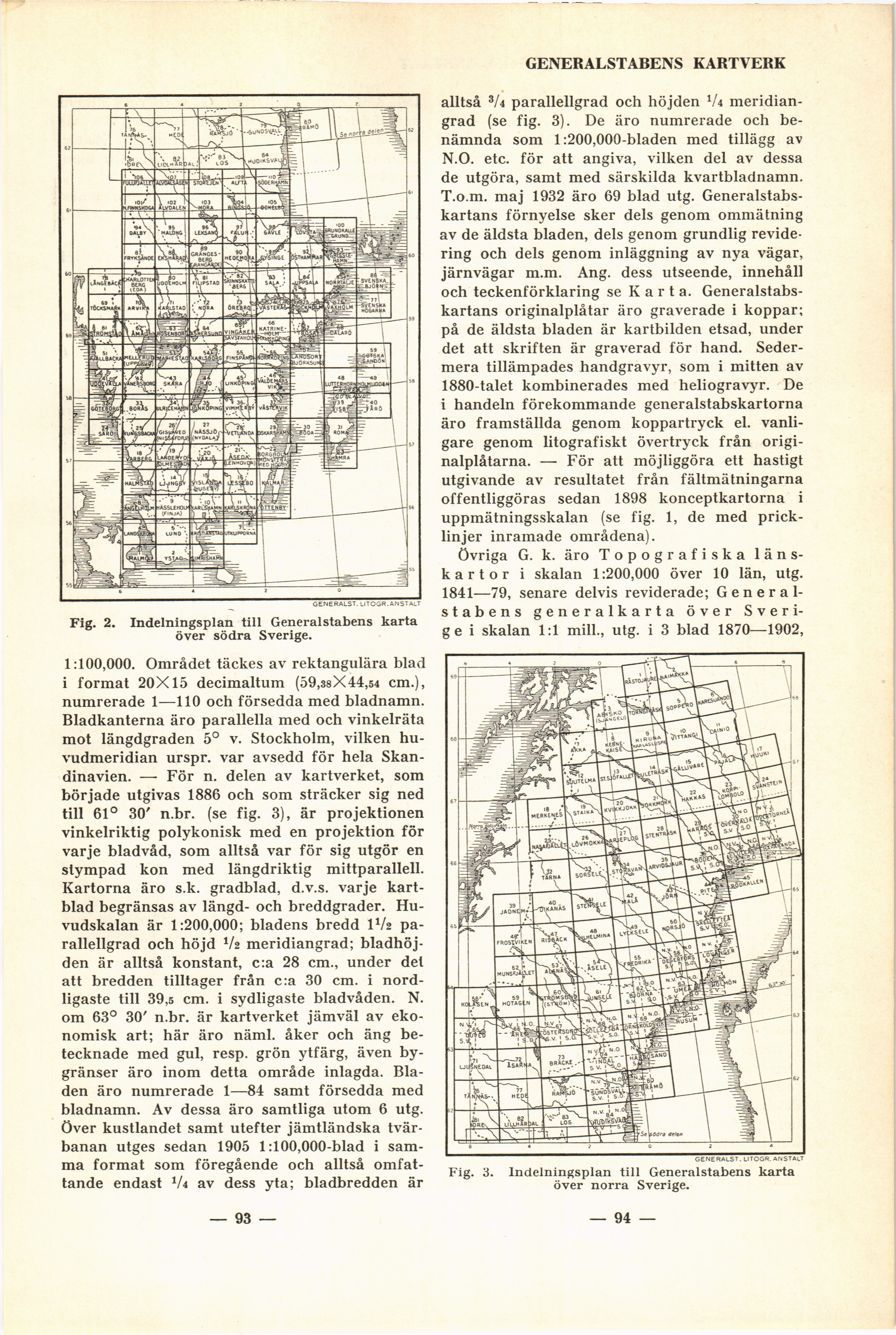

GENERALSTABENS KARTVERK
Fig. 2. Indelningsplan till Generalstabens karta
över södra Sverige.
1:100,000. Området täckes av rektangulära blad
i format 20X15 decimaltum (59,38X44,54 cm.),
numrerade 1—110 och försedda med bladnamn.
Bladkanterna äro parallella med och vinkelräta
mot längdgraden 5° v. Stockholm, vilken
huvudmeridian urspr. var avsedd för hela
Skandinavien. — För n. delen av kartverket, som
började utgivas 1886 och som sträcker sig ned
till 61° 30’ n.br. (se fig. 3), är projektionen
vinkelriktig polykonisk med en projektion för
varje bladvåd, som alltså var för sig utgör en
stympad kon med längdriktig mittparallell.
Kartorna äro s.k. gradblad, d.v.s. varje
kartblad begränsas av längd- och breddgrader.
Huvudskalan är 1:200,000; bladens bredd P/2
parallellgrad och höjd V2 meridiangrad;
bladhöjden är alltså konstant, c:a 28 cm., under det
att bredden tilltager från c:a 30 cm. i
nordligaste till 39,5 cm. i sydligaste bladvåden. N.
om 63° 30’ n.br. är kartverket jämväl av
ekonomisk art; här äro näml, åker och äng
betecknade med gul, resp, grön ytfärg, även
bygränser äro inom detta område inlagda.
Bladen äro numrerade 1—84 samt försedda med
bladnamn. Av dessa äro samtliga utom 6 utg.
över kustlandet samt utefter jämtländska
tvärbanan utges sedan 1905 1:100,000-blad i
samma format som föregående och alltså
omfattande endast V4 av dess yta; bladbredden är
alltså 3/4 parallellgrad och höjden U4
meridiangrad (se fig. 3). De äro numrerade och
benämnda som 1:200,000-bladen med tillägg av
N.O. etc. för att angiva, vilken del av dessa
de utgöra, samt med särskilda kvartbladnamn.
T.o.m. maj 1932 äro 69 blad utg.
Generalstabs-kartans förnyelse sker dels genom ommätning
av de äldsta bladen, dels genom grundlig
revidering och dels genom inläggning av nya vägar,
järnvägar m.m. Ang. dess utseende, innehåll
och teckenförklaring se Karta.
Generalstabs-kartans originalplåtar äro graverade i koppar;
på de äldsta bladen är kartbilden etsad, under
det att skriften är graverad för hand.
Sedermera tillämpades handgravyr, som i mitten av
1880-talet kombinerades med heliogravyr. De
i handeln förekommande generalstabskartorna
äro framställda genom koppartryck el.
vanligare genom litografiskt övertryck från
originalplåtarna. — För att möjliggöra ett hastigt
utgivande av resultatet från fältmätningarna
offentliggöras sedan 1898 konceptkartorna i
uppmätningsskalan (se fig. 1, de med
pricklinjer inramade områdena).
övriga G. k. äro Topografiska 1 ä n
s-kartor i skalan 1:200,000 över 10 län, utg.
1841—79, senare delvis reviderade;
Generalstabens generalkarta över
Sverige i skalan 1:1 mill., utg. i 3 blad 1870—1902,
GENERALST. LITQGR. ANSTALT
Fig. 3. Indelningsplan till Generalstabens karta
över norra Sverige.
