GÄNGNING
terialet. För att småningom kunna intränga i
arbetsstycket äro backarnas gängor avfasade
nedåt, d.v.s. de nedre gängorna ha större diam,
än de övre (se fig. 1). För hand-g. av små

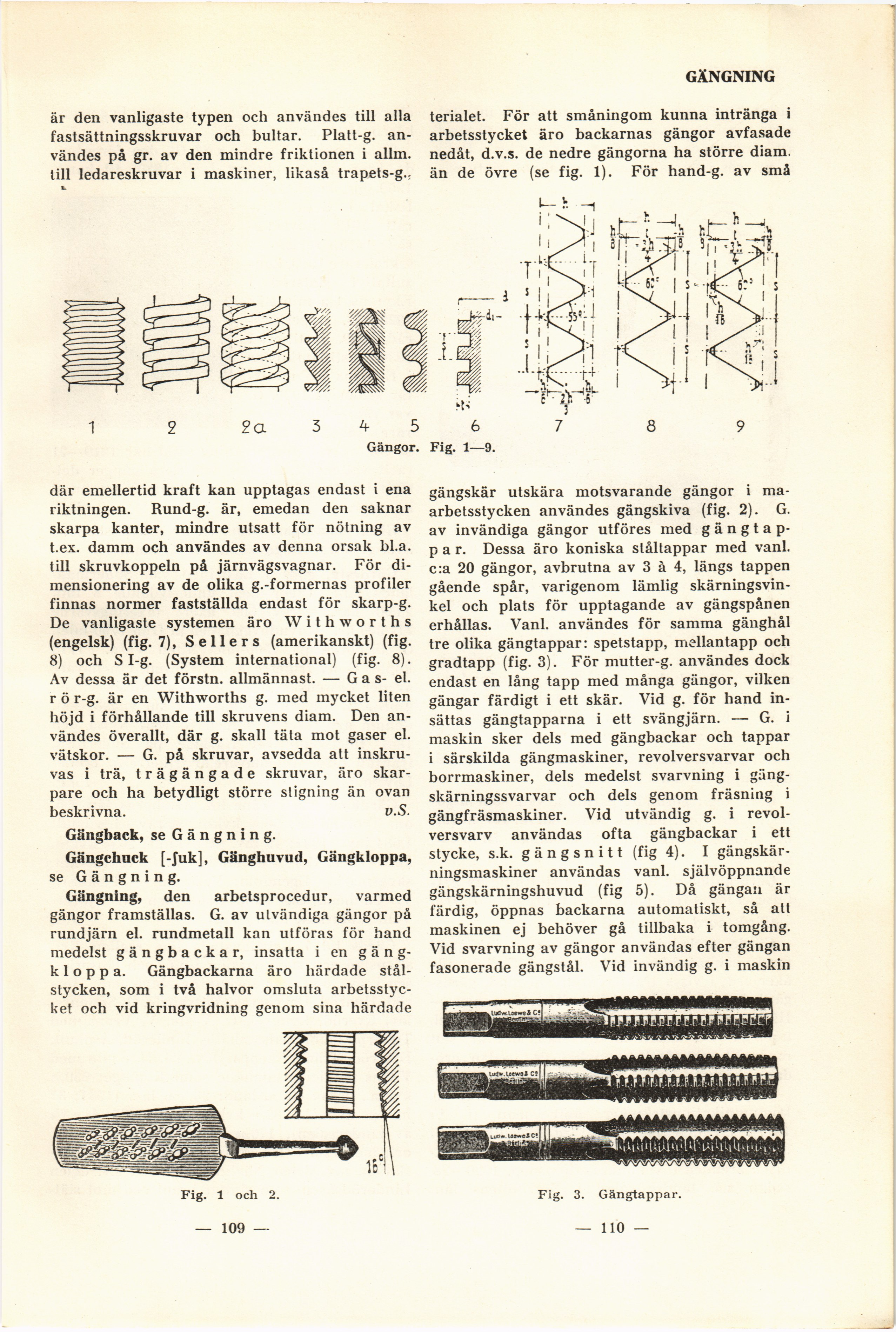

Gängor. Fig. 1—9.
är den vanligaste typen och användes till alla
fastsättningsskruvar och bultar. Platt-g.
användes på gr. av den mindre friktionen i allm.
till ledareskruvar i maskiner, likaså trapets-g.;
där emellertid kraft kan upptagas endast i ena
riktningen. Rund-g. är, emedan den saknar
skarpa kanter, mindre utsatt för nötning av
t.ex. damm och användes av denna orsak bl.a.
till skruvkoppeln på järnvägsvagnar. För
dimensionering av de olika g.-formernas profiler
finnas normer fastställda endast för skarp-g.
De vanligaste systemen äro W i t h w o r t h s
(engelsk) (fig. 7), Sellers (amerikanskt) (fig.
8) och S I-g. (System international) (fig. 8).
Av dessa är det förstn. allmännast. — Gas- el.
r ö r-g. är en Withworths g. med mycket liten
höjd i förhållande till skruvens diam. Den
användes överallt, där g. skall täta mot gaser el.
vätskor. — G. på skruvar, avsedda att
inskru-vas i trä, trägängade skruvar, äro
skarpare och ha betydligt större stigning än ovan
beskrivna. v.S.
Gängback, se Gängning.
Gängchuck [-fuk], Gänghuvud, Gängkloppa,
se Gängning.
Gängning, den arbetsprocedur, varmed
gängor framställas. G. av ulvändiga gängor på
rundjärn el. rundmetall kan utföras för hand
medelst gängbackar, insatta i en
gängkloppa. Gängbackarna äro härdade
stålstycken, som i två halvor omsluta
arbetsstyc-ket och vid kringvridning genom sina härdade
Fig. 1 och 2.
gängskär utskära motsvarande gängor i
ma-arbetsstycken användes gängskiva (fig. 2). G.
av invändiga gängor utföres med g ä n g t a
p-p a r. Dessa äro koniska ståltappar med vanl.
c:a 20 gängor, avbrutna av 3 å 4, längs tappen
gående spår, varigenom lämlig
skärningsvin-kel och plats för upptagande av gängspånen
erhållas. Vanl. användes för samma gänghål
tre olika gängtappar: spetstapp, mellantapp och
gradtapp (fig. 3). För mutter-g. användes dock
endast en lång tapp med många gängor, vilken
gängar färdigt i ett skär. Vid g. för hand
insättas gängtapparna i ett svängjärn. — G. i
maskin sker dels med gängbackar och tappar
i särskilda gängmaskiner, revolversvarvar och
borrmaskiner, dels medelst svarvning i
gäng-skärningssvarvar och dels genom fräsning i
gängfräsmaskiner. Vid utvändig g. i
revolversvarv användas ofta gängbackar i ett
stycke, s.k. gängsnitt (fig 4). I
gängskär-ningsmaskiner användas vanl. självöppnande
gängskärningshuvud (fig 5). Då gängan är
färdig, öppnas backarna automatiskt, så att
maskinen ej behöver gå tillbaka i tomgång.
Vid svarvning av gängor användas efter gängan
fasonerade gängstål. Vid invändig g. i maskin
Fig. 3. Gängtappar.
— 109 —
— 110 —
