FJÄRRKONTROLL

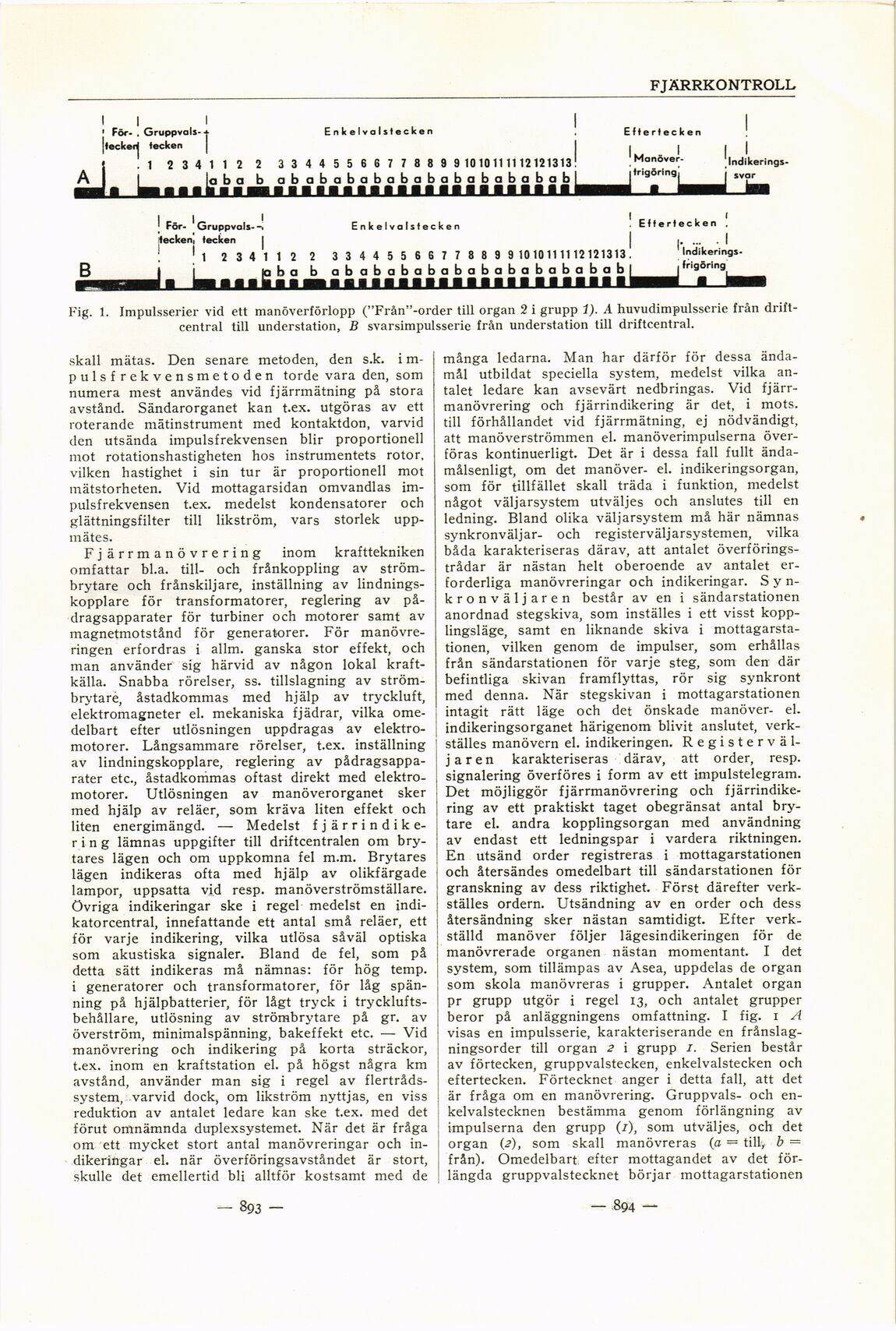

Fig. 1. Impulsserier vid ett manöverförlopp (”Från”-order till organ 2 i grupp 1). A huvudimpulsserie från
driftcentral till understation, B svarsimpulsserie från understation till driftcentral.
skall mätas. Den senare metoden, den s.k. i
m-puls f rek vensmetoden torde vara den, som
numera mest användes vid fjärrmätning på stora
avstånd. Sändarorganet kan t.ex. utgöras av ett
roterande mätinstrument med kontaktdon, varvid
den utsända impulsfrekvensen blir proportionell
mot rotationshastigheten hos instrumentets rotor,
vilken hastighet i sin tur är proportionell mot
mätstorheten. Vid mottagarsidan omvandlas
impulsfrekvensen t.ex. medelst kondensatorer och
glättningsfilter till likström, vars storlek
upp-mätes.
Fj ärrmanövrering inom krafttekniken
omfattar bl.a. till- och frånkoppling av
strömbrytare och frånskiljare, inställning av
lindnings-kopplare för transformatorer, reglering av
på-dragsapparater för turbiner och motorer samt av
magnetmotstånd för generatorer. För
manövreringen erfordras i allm. ganska stor effekt, och
man använder sig härvid av någon lokal
kraftkälla. Snabba rörelser, ss. tillslagning av
strömbrytare, åstadkommas med hjälp av tryckluft,
elektromagneter el. mekaniska fjädrar, vilka
omedelbart efter utlösningen uppdragas av
elektro-motorer. Långsammare rörelser, t.ex. inställning
av lindningskopplare, reglering av
pådragsappa-rater etc., åstadkommas oftast direkt med
elektro-motorer. Utlösningen av manöverorganet sker
med hjälp av reläer, som kräva liten effekt och
liten energimängd. — Medelst
fjärrindike-r i n g lämnas uppgifter till driftcentralen om
bry-tares lägen och om uppkomna fel m.m. Brytares
lägen indikeras ofta med hjälp av olikfärgade
lampor, uppsatta vid resp, manöverströmställare.
övriga indikeringar ske i regel medelst en
indi-katorcentral, innefattande ett antal små reläer, ett
för varje indikering, vilka utlösa såväl optiska
som akustiska signaler. Bland de fel, som på
detta sätt indikeras må nämnas: för hög temp.
i generatorer och transformatorer, för låg
spänning på hjälpbatterier, för lågt tryck i
trycklufts-behållare, utlösning av strömbrytare på gr. av
överström, minimalspänning, bakeffekt etc. — Vid
manövrering och indikering på korta sträckor,
t.ex. inom en kraftstation el. på högst några km
avstånd, använder man sig i regel av
flertråds-system, varvid dock, om likström nyttjas, en viss
reduktion av antalet ledare kan ske t.ex. med det
förut omnämnda duplexsystemet. När det är fråga
om ett mycket stort antal manövreringar och
indikeringar el. när överföringsavståndet är stort,
skulle det emellertid bli alltför kostsamt med de
många ledarna. Man har därför för dessa
ändamål utbildat speciella system, medelst vilka
antalet ledare kan avsevärt nedbringas. Vid
fjärr-manövrering och fjärrindikering är det, i mots.
till förhållandet vid fjärrmätning, ej nödvändigt,
att manöverströmmen el. manöverimpulserna
överföras kontinuerligt. Det är i dessa fall fullt
ändamålsenligt, om det manöver- el. indikeringsorgan,
som för tillfället skall träda i funktion, medelst
något väljarsystem utväljes och anslutes till en
ledning. Bland olika väljarsystem må här nämnas
synkronvälj ar- och registerväljarsystemen, vilka
båda karakteriseras därav, att antalet
överförings-trådar är nästan helt oberoende av antalet
erforderliga manövreringar och indikeringar.
Synkronväljaren består av en i sändarstationen
anordnad stegskiva, som inställes i ett visst
kopp-lingsläge, samt en liknande skiva i
mottagarstationen, vilken genom de impulser, som erhållas
från sändarstationen för varje steg, som den där
befintliga skivan framflyttas, rör sig synkront
med denna. När stegskivan i mottagarstationen
intagit rätt läge och det önskade manöver- el.
indikeringsorganet härigenom blivit anslutet,
verkställes manövern el. indikeringen.
Registerväljaren karakteriseras därav, att order, resp,
signalering överföres i form av ett impulstelegram.
Det möjliggör fjärrmanövrering och
fjärrindike-ring av ett praktiskt taget obegränsat antal
bry-tare el. andra kopplingsorgan med användning
av endast ett ledningspar i vardera riktningen.
En utsänd order registreras i mottagarstationen
och återsändes omedelbart till sändarstationen för
granskning av dess riktighet. Först därefter
verkställes ordern. Utsändning av en order och dess
återsändning sker nästan samtidigt. Efter
verkställd manöver följer lägesindikeringen för de
manövrerade organen nästan momentant. I det
system, som tillämpas av Asea, uppdelas de organ
som skola manövreras i grupper. Antalet organ
pr grupp utgör i regel 13, och antalet grupper
beror på anläggningens omfattning. I fig. 1 A
visas en impulsserie, karakteriserande en
frånslag-ningsorder till organ 2 i grupp 1. Serien består
av förtecken, gruppvalstecken, enkelvalstecken och
eftertecken. Förtecknet anger i detta fall, att det
är fråga om en manövrering. Gruppvals- och
en-kelvalstecknen bestämma genom förlängning av
impulserna den grupp (1), som utväljes, och det
organ (2), som skall manövreras (a — till, b —
från). Omedelbart efter mottagandet av det
förlängda gruppvalstecknet börjar mottagarstationen
— 893 —
