Åsigterna om behofvet af en dylik hamn tycktes ej
heller vara delade, utan ansågs i allmänhet anläggandet af en
sådan blifva alldeles nödvändigt, om någon handel österut,
hvarom på senare tiden så mycket ordats, skall kunna med
fördel bedrifvas. Endast i fråga om läget af denna uthamn voro
meningarne något skiljaktiga, i det att några talare (de flesta)
varmt förordade dess förläggande till någon plats vid
Landsortsskären eller möjligen Dalarö med en särskild, af de hittills
anlagda stambanorna oberoende jernväg, dervid hufvudsakligen
fästande sig vid de fördelar Stockholm samt bergslagerna
deraf skulle vinna. Andra förordade Oxelösund på grund af den
derigenom uppstående kortare vägen för transito-gods, lossadt
på vestkusten.
De närmare detaljerna af dessa diskussioner meddelas
framdeles i föreningens tidskrift: Ingeniörs-föreningens förhandlingar.
 |

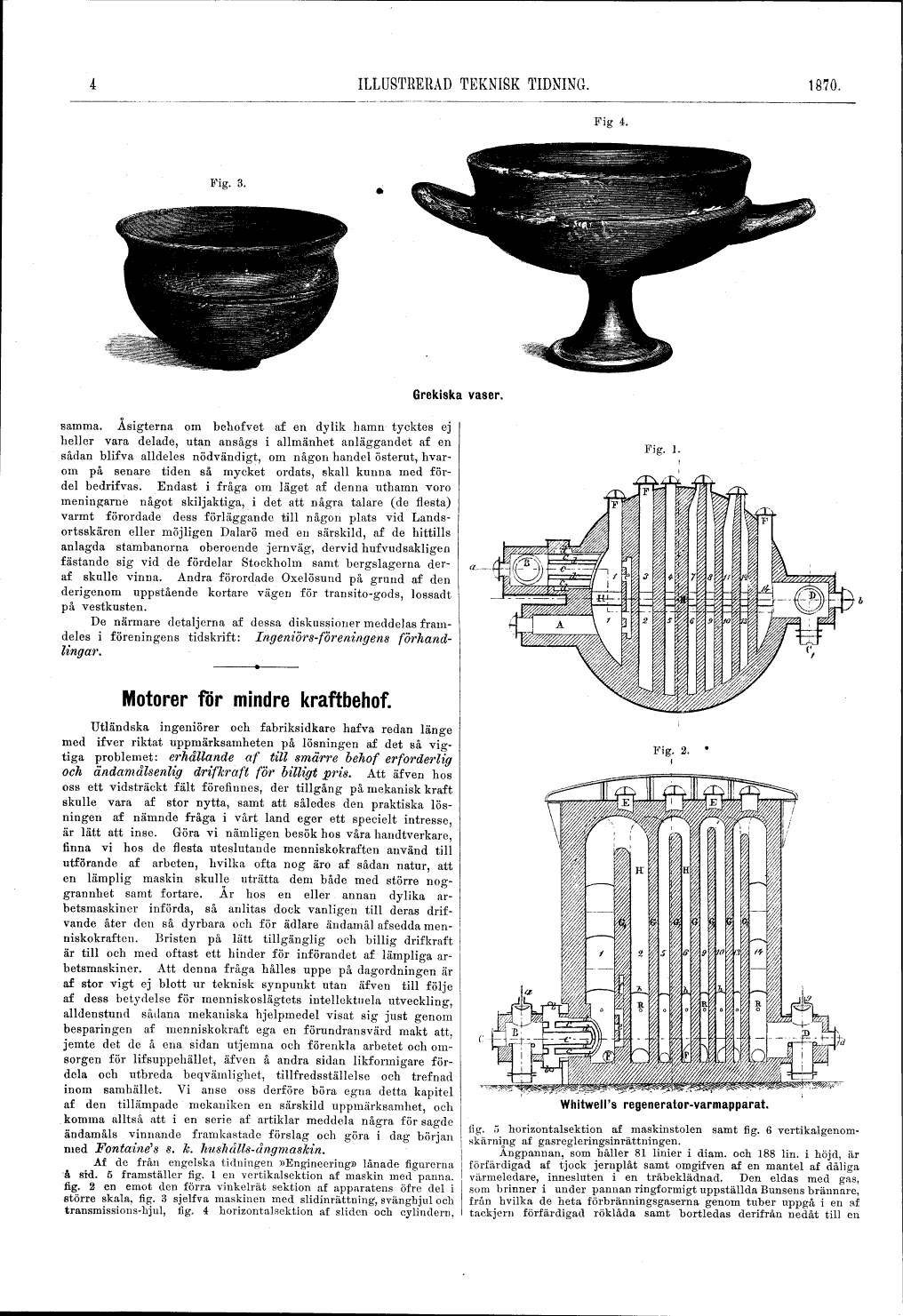

Fig. 3. Fig. 4.
Grekiska vaser. |
Motorer för mindre kraftbehof
Utländska ingeniörer och fabriksidkare hafva redan länge
med ifver riktat uppmärksamheten på lösningen af det så
vigtiga problemet: erhållande af till smärre behof erforderlig
och ändamålsenlig drifkraft för billigt pris. Att äfven hos
oss ett vidsträckt fält förefinnes, der tillgång på mekanisk kraft
skulle vara af stor nytta, samt att således den praktiska
lösningen af nämnde fråga i vårt land eger ett specielt intresse,
är lätt att inse. Göra vi nämligen besök hos våra handtverkare,
finna vi hos de flesta uteslutande menniskokraften använd till
utförande af arbeten, hvilka ofta nog äro af sådan natur, att
en lämplig maskin skulle uträtta dem både med större
noggrannhet samt fortare. Ar hos en eller annan dylika
arbetsmaskiner införda, så anlitas dock vanligen till deras
drifvande åter den så dyrbara och för ädlare ändamål afsedda
menniskokraften. Bristen på lätt tillgänglig och billig drifkraft
är till och med oftast ett hinder för införandet af lämpliga
arbetsmaskiner. Att denna fråga hålles uppe på dagordningen är
af stor vigt ej blott ur teknisk synpunkt utan äfven till följe
af dess betydelse för menniskoslägtets intellektuela utveckling,
alldenstund sådana mekaniska hjelpmedel visat sig just genom
besparingen af menniskokraft ega en förundransvärd makt att,
jemte det de å ena sidan utjemna och förenkla arbetet och
omsorgen för lifsuppehället, äfven å andra sidan likformigare
fördela och utbreda beqvämlighet, tillfredsställelse och trefnad
inom samhället. Vi anse oss derföre böra egna detta kapitel
af den tillämpade mekaniken en särskild uppmärksamhet, och
komma alltså att i en serie af artiklar meddela några för sagde
ändamåls vinnande framkastade förslag och göra i dag början
med Fontaine’s s. k. hushålls-ångmaskin.
 |
Fig. 1. Fig. 2.
Whitwell’s regenerator-varmapparat. |
Af de från engelska tidningen »Engineering» lånade figurerna
å sid. 5 framställer fig. 1 en vertikalsektion af maskin med panna.
fig. 2 en emot den förra vinkelrät sektion af apparatens öfre del i
större skala, fig. 3 sjelfva maskinen med slidinrättning, svänghjul och
transmissions-hjul, fig, 4 horizontalsektion af sliden och cylindern,
fig. 5 horizontalsektion af maskinstolen samt fig. 6
vertikalgenomskärning af gasregleringsinrättningen.
Ångpannan, som håller 81 linier i diam. och 188 lin. i höjd, är
förfärdigad af tjock jernplåt samt omgifven af en mantel af dåliga
värmeledare, innesluten i en träbeklädnad. Den eldas med gas,
som brinner i under pannan ringformigt uppställda Bunsens brännare,
från hvilka de heta förbränningsgaserna genom tuber uppgå i en af
tackjern förfärdigad röklåda samt bortledas derifrån nedåt till en
