•20
teknisk tidskrift
14 april 1928
’ ff
K
Tid
i min.
Radie
i O.ooi mm
[-Ska’-delar-]
{+Ska’-
delar+}

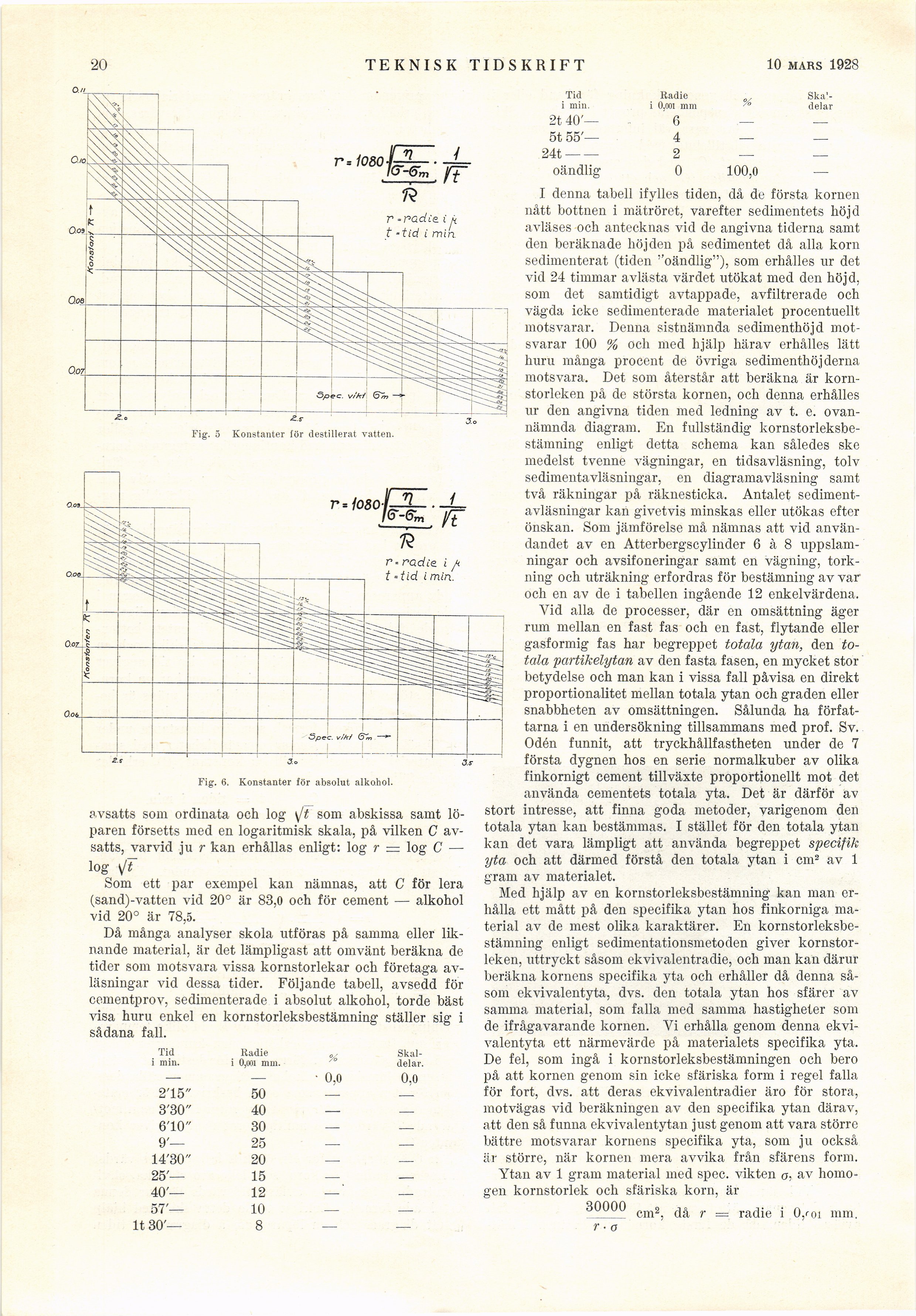

Fig. 5 Konstanter för destillerat vatten.
l6–6-m ff
Qot
Fig. 6, Konstanter för absolut alkahol.
avsatts som ordinata och log \jt som abskissa samt
löparen försetts med en logaritmisk skala, på vilken C
avsatts, varvid ju r kan erhållas enligt: log r = log C —
log \/T
Som ett par exempel kan nämnas, att C för lera
(sand)-vatten vid 20° är 83,0 och för cement — alkohol
vid 20° är 78,5.
Då många analyser skola utföras på samma eller
liknande material, är det lämpligast att omvänt beräkna de
tider som motsvara vissa kornstorlekar och företaga
avläsningar vid dessa tider. Följande tabell, avsedd för
cementprov, sedimenterade i absolut alkohol, torde bäst
visa huru enkel en kornstorleksbestämning ställer sig i
sådana fall.
Tid Radie Skal-
i min. i 0,ooi mm. /o delar.
— — ■ 0,0 0,0
2’15" 50 — -
3’30" 40 — —
6’10" 30 — -—
9’— 25 — —
14’30" 20 — —
25’— 15 — —
40’— 12 — —
57’— 10 — —
lt 30’— 8 — —
2t 40’— 6 — —
5t 55’— 4 —. —
24t––2 — —
oändlig 0 100,0 —
I denna tabell ifylles tiden, då de första kornen
nått bottnen i mätröret, varefter sedimentets höjd
avläses och antecknas vid de angivna tiderna samt
den beräknade höjden på sedimentet då alla korn
sedimenterat (tiden "oändlig"), som erhålles ur det
vid 24 timmar avlästa värdet utökat med den höjd,
som det samtidigt avtappade, avfiltrerade och
vägda icke sedimenterade materialet procentuellt
motsvarar. Denna sistnämnda sedimenthöj d
motsvarar 100 % ocli med hjälp härav erhålles lätt
huru många procent de övriga sedimenthöjderna
motsvara. Det som återstår att beräkna är
kornstorleken på de största kornen, och denna erhålles
ur den angivna tiden med ledning av t. e.
ovannämnda diagram. En fullständig
kornstorleksbestämning enligt detta schema kan således sko
medelst tvenne vägningar, en tidsavläsning, tolv
sedimentavläsningar, en diagramavläsning samt
två räkningar på räknesticka. Antalet
sedimentavläsningar kan givetvis minskas eller utökas efter
önskan. Som jämförelse må nämnas att vid
användandet av en Atterbergscylinder 6 à 8
uppslam-ningar och avsifoneringar samt en vägning,
torkning och uträkning erfordras för bestämning av var
och en av de i tabellen ingående 12 enkelvärdena.
Vid alla de processer, där en omsättning äger
rum mellan en fast fas och en fast, flytande eller
gasformig fas har begreppet totala ytan, den
totala partikelytan av den fasta fasen, en mycket stor
betydelse och man kan i vissa fall påvisa en direkt
proportionalitet mellan totala ytan och graden eller
snabbheten av omsättningen. Sålunda ha
författarna i en undersökning tillsammans med prof. Sv.
Odén funnit, att tryckhållfastheten under de 7
första dygnen hos en serie normalkuber av olika
finkornigt cement tillväxte proportionellt mot det
använda cementets totala yta. Det är därför av
stort intresse, att finna goda metoder, varigenom den
totala ytan kan bestämmas. I stället för den totala ytan
kan det vara lämpligt att använda begreppet specifik
yta och att därmed förstå den totala ytan i cm2 av 1
gram av materialet.
Med hjälp av en kornstorleksbestämning kan man
erhålla ett mått på den specifika ytan hos finkorniga
material av de mest olika karaktärer. En
kornstorleksbestämning enligt sedimentationsmetoden giver
kornstorleken, uttryckt såsom ekvivalentradie, och man kan därur
beräkna kornens specifika yta och erhåller då denna
såsom ekvivalentyta, dvs. den totala ytan hos sfärer av
samma material, som falla med samma hastigheter som
de ifrågavarande kornen. Vi erhålla genom denna
ekvivalentyta ett närmevärde på materialets specifika yta.
De fel, som ingå i kornstorleksbestämningen och bero
på att kornen genom sin icke sfäriska form i regel falla
för fort, dvs. att deras ekvivalentradier äro för stora,
motvägas vid beräkningen av den specifika ytan därav,
att den så funna ekvivalentytan just genom att vara större
bättre motsvarar kornens specifika yta, som ju också
är större, när kornen mera avvika från sfärens form.
Ytan av 1 gram material med spec. vikten a, av
homogen kornstorlek och sfäriska korn, är
30000
cur
då r = radie i 0/oi mm.
r ■ a
