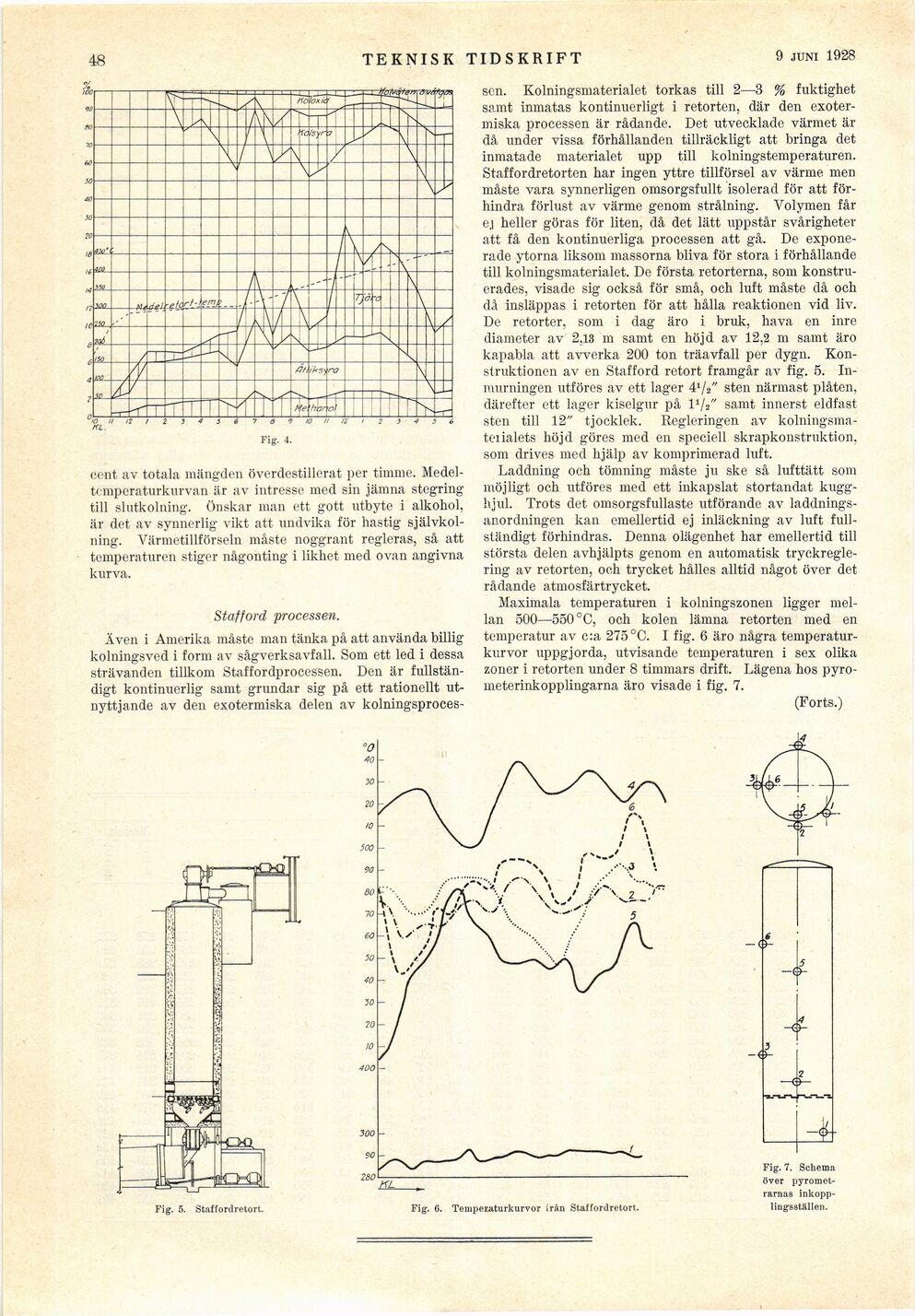

•48
teknisk tidskrift
14 april 1928
cent av totala mängden överdestillerat per timme.
Medel-tcmperaturkurvan är av intresse med sin jämna stegring
till slutkolning. Önskar man ett gott utbyte i alkohol,
är det av synnerlig vikt att undvika för hastig
självkol-ning. Värmetillförseln måste noggrant regleras, så att
temperaturen stiger någonting i likhet med ovan angivna
kurva.
Stafford processen.
Även i Amerika måste man tänka på att använda billig
kolningsved i form av sågverksavfall. Som ett led i dessa
strävanden tillkom Staffordprocessen. Den är
fullständigt kontinuerlig samt grundar sig på ett rationellt
utnyttjande av den exotermiska delen av kolningsproces-
sen. Kolningsmaterialet torkas till 2—3 % fuktighet
samt inmatas kontinuerligt i retorten, där den
exotermiska processen är rådande. Det utvecklade värmet är
då under vissa förhållanden tillräckligt att bringa det
inmatade materialet upp till kolningstemperaturen.
Staffordretorten har ingen yttre tillförsel av värme men
måste vara synnerligen omsorgsfullt isolerad för att
förhindra förlust av värme genom strålning. Volymen får
ej heller göras för liten, då det lätt uppstår svårigheter
att få den kontinuerliga processen att gå. De
exponerade ytorna liksom massorna bliva för stora i förhållande
till kolningsmaterialet. De första retorterna, som
konstruerades, visade sig också för små, och luft måste då och
då insläppas i retorten för att hålla reaktionen vid liv.
De retorter, som i dag äro i bruk, hava en inre
diameter av 2,13 m samt en höjd av 12,2 m samt äro
kapabla att avverka 200 ton träavfall per dygn.
Konstruktionen av en Stafford retort framgår av fig. 5.
Inmurningen utföres av ett lager 41/2" sten närmast plåten,
därefter ett lager kiselgur på D/2" samt innerst eldfast
sten till 12" tjocklek. Regleringen av
kolningsma-texialets höjd göres med en speciell skrapkonstruktion,
som drives med hjälp av komprimerad luft.
Laddning och tömning måste ju ske så lufttätt som
möjligt och utföres med ett inkapslat stortandat
kugghjul. Trots det omsorgsfullaste utförande av
laddningsanordningen kan emellertid ej inläckning av luft
fullständigt förhindras. Denna olägenhet har emellertid till
största delen avhjälpts genom en automatisk
tryckreglering av retorten, och trycket hålles alltid något över det
rådande atmosfärtrycket.
Maximala temperaturen i kolningszonen ligger
mellan 500—550 °C, och kolen lämna retorten med en
temperatur av c:a 275 °C. I fig. 6 äro några
temperaturkurvor uppgjorda, utvisande temperaturen i sex olika
zoner i retorten under 8 timmars drift. Lägena hos
pyro-meterinkopplingarna äro visade i fig. 7.
(Forts.)
280
KL
W-
5
-o-
4-
Fig. 6. Temperaturkurvor i rån Staffordretort.
Fig. 7. Schema
över
pyromet-rarnas inkopplingsställen.
