14 april 1928
kemi
’51

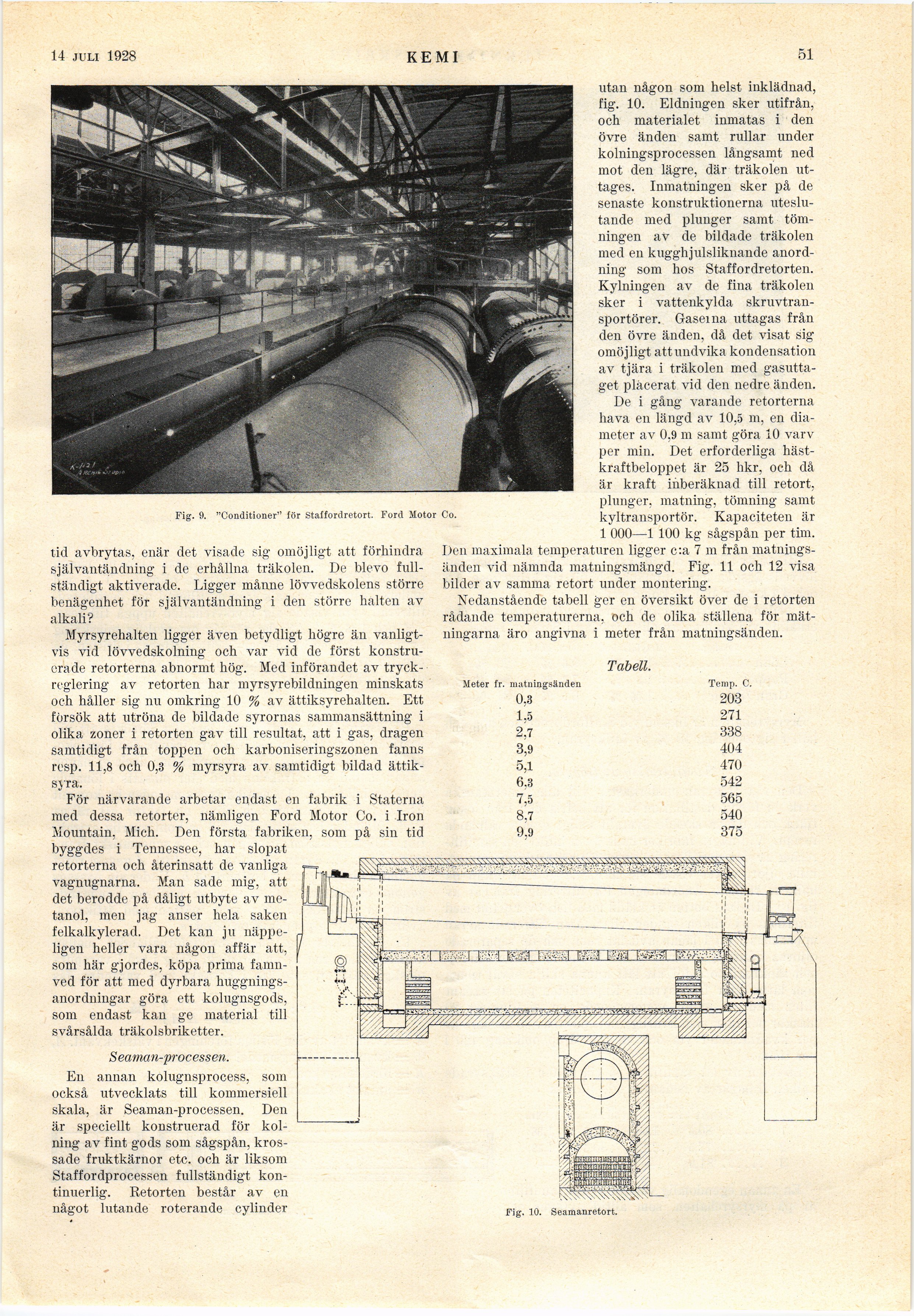

Fig. 9. "Conditioner" för Staffordretort. Ford Motor Co.
tid avbrytas, enär det visade sig- omöjligt att förhindra
självantändning i de erhållna träkolen. De blevo
fullständigt aktiverade. Ligger månne lövvedskolens större
benägenhet för självantändning i den större halten av
alkali?
Myrsyrehalten ligger även betydligt högre än
vanligtvis vid löwedskolning och var vid de först
konstruerade retorterna abnormt hög. Med införandet av
tryckreglering av retorten har myrsyrebildningen minskats
och håller sig nu omkring 10 % av ättiksyrehalten. Ett
försök att utröna de bildade syrornas sammansättning i
olika zoner i retorten gav till resultat, att i gas, dragen
samtidigt från toppen och karboniseringszonen fanns
resp. 11,8 och 0,3 % myrsyra av samtidigt bildad
ättiksyra.
För närvarande arbetar endast en fabrik i Staterna
med dessa retorter, nämligen Ford Motor Co. i Iron
Mountain, Mich. Den första fabriken, som på sin tid
byggdes i Tennessee, har slopat
retorterna och återinsatt de vanliga
vagnugnarna. Man sade mig, att
det berodde på dåligt utbyte av
metanol, men jag anser hela saken
felkalkylerad. Det kan ju
näppeligen heller vara någon affär att,
som här gjordes, köpa prima
famn-ved för att med dyrbara
huggnings-anordningar göra ett kolugnsgods,
som endast kan ge material till
utan någon som helst inklädnad,
fig. 10. Eldningen sker utifrån,
och materialet inmatas i den
övre änden samt rullar under
kolningsprocessen långsamt ned
mot den lägre, där träkolen
uttages. Inmatningen sker på de
senaste konstruktionerna
uteslutande med pluuger samt
tömningen av de bildade träkolen
med en kugghjulsliknande
anordning som hos Staffordretorten.
Kylningen av de fina träkolen
sker i vattenkylda
skruvtransportörer. Gaserna uttagas från
den övre änden, då det visat sig
omöjligt att undvika kondensation
av tjära i träkolen med
gasuttaget placerat vid den nedre änden.
De i gång varande retorterna
hava en längd av 10,5 m, en
diameter av 0,9 m samt göra 10 varv
per min. Det erforderliga
hästkraftbeloppet är 25 hkr, och då
är kraft ihberäknad till retort,
plunger, matning, tömning samt
kyltransportör. Kapaciteten är
1 000—1 100 kg sågspån per tim.
Den maximala temperaturen ligger c:a 7 m från
matnings-änden vid nämnda matningsmängd. Fig. 11 och 12 visa
bilder av samma retort under montering.
Nedanstående tabell ger en översikt över de i retorten
rådande temperaturerna, och de olika ställena för
mätningarna äro angivna i meter från matningsänden.
Tabell.
Meter fr. matningsänden Temp. C.
0,3 203
1,5 271
2.7 338
3,9 404
5,1 470
6,3 542
7,5 565
8,7 540
9,9 375
svårsålda träkolsbriketter.
Seaman-processen.
En annan kolugnsprocess, som
också utvecklats till kommersiell
skala, är Seaman-processen. Den
är speciellt konstruerad för
kolning av fint gods som sågspån,
krossade fruktkärnor etc. och är liksom
Staffordprocessen fullständigt
kontinuerlig. Retorten består av en
något lutande roterande cylinder
Fig. 10. Seamanretort.
