•56
teknisk tidskrift
14 april 1928

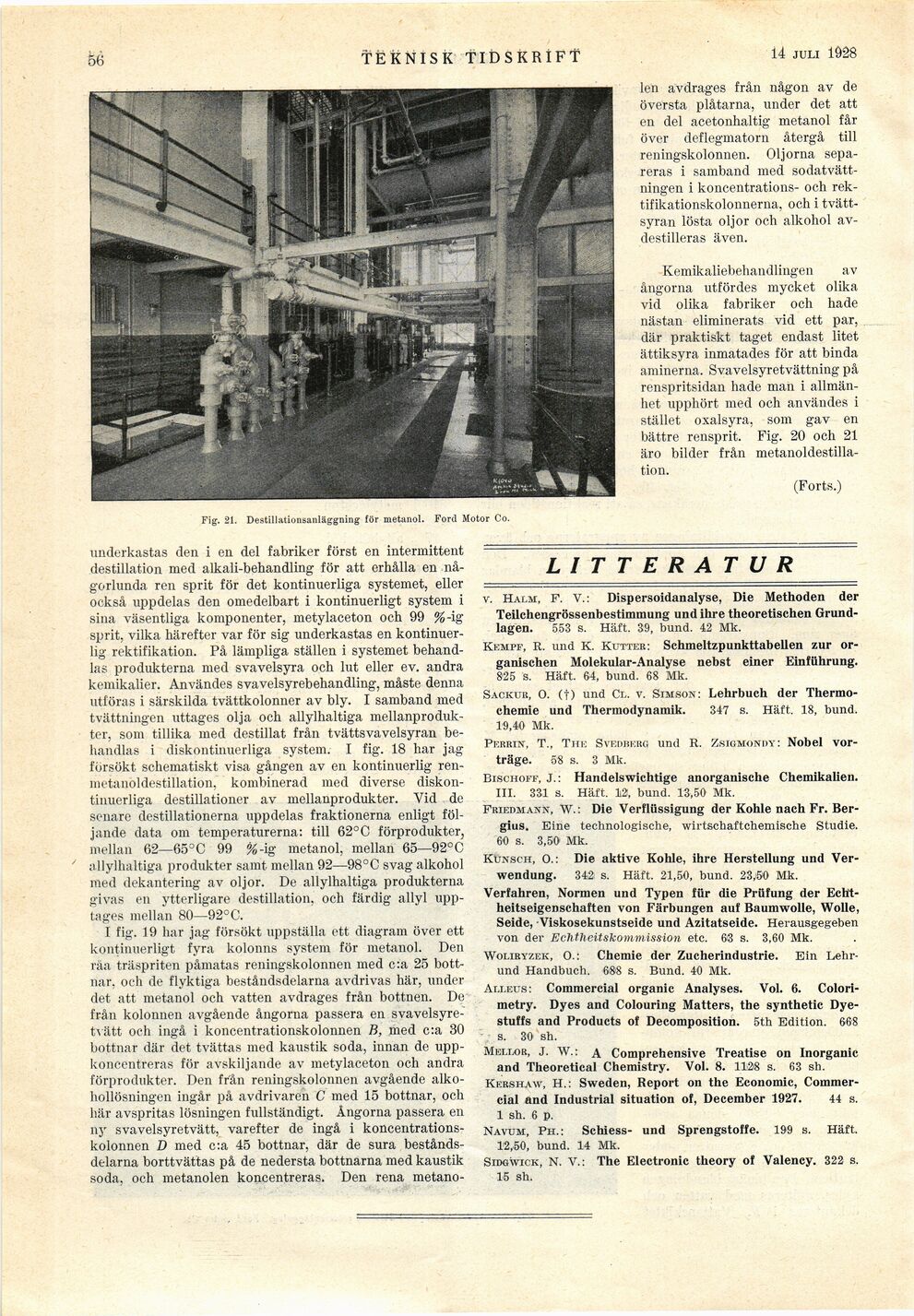

Fig. 21. Destillationsanläggning för metanol. Ford Motor Co.
len avdrages från någon av de
översta plåtarna, under det att
en del acetonhaltig metanol får
över deflegmatorn återgå till
reningskolonnen. Oljorna
separeras i samband med
sodatvättningen i koncentrations- och
rek-tifikationskolonnerna, och i
tvättsyran lösta oljor och alkohol
avdestilleras även.
Kemikaliebehandlingen av
ångorna utfördes mycket olika
vid olika fabriker och hade
nästan eliminerats vid ett par,
där praktiskt taget endast litet
ättiksyra inmatades för att binda
aminerna, Svavelsyretvättning på
renspritsidan hade man i
allmänhet upphört med och användes i
stället oxalsyra, som gav en
bättre rensprit. Fig. 20 och 21
äro bilder från
metanoldestilla-tion.
(Forts.)
underkastas den i en del fabriker först en intermittent
destillation med alkali-behandling för att erhålla en
någorlunda ren sprit för det kontinuerliga systemet, eller
också uppdelas den omedelbart i kontinuerligt system i
sina väsentliga komponenter, metylaceton och 99 %-ig
sprit, vilka härefter var för sig underkastas en
kontinuerlig rektifikation. På lämpliga ställen i systemet
behandlas produkterna med svavelsyra och lut eller ev. andra
kemikalier. Användes svavelsyrebehandling, måste denna
utföras i särskilda tvättkolonner av bly. I samband med
tvättningen uttages olja och allylhaltiga
mellanprodukter, som tillika med destillat från tvättsvavelsyran
behandlas i diskontinuerliga system. I fig. 18 har jag
försökt schematiskt visa gången av en kontinuerlig
ren-metanoldestillation, kombinerad med diverse
diskontinuerliga destillationer av mellanprodukter. Vid de
senare destillationerna uppdelas fraktionerna enligt
följande data om temperaturerna: till 62°C förprodukter,
mellan 62—65°C 99 %-ig metanol, mellan 65—92°C
allylhaltiga produkter samt mellan 92—98°C svag alkohol
med dekantering av oljor. De allylhaltiga produkterna
givas en ytterligare destillation, och färdig allyl
upptages mellan 80—92°C.
I fig. 19 har jag försökt uppställa ett diagram över ett
kontinuerligt fyra kolonns system för metanol. Den
råa träspriten påmatas reningskolonnen med c:a 25
bottnar, och de flyktiga beståndsdelarna avdrivas här, under
det att metanol och vatten avdrages från bottnen. De
från kolonnen avgående ångorna passera en
svavelsyretvätt och ingå i koncentrationskolonnen B, med c:a 30
bottnar där det tvättas med kaustik soda, innan de
upp-koncentreras för avskiljande av metylaceton och andra
förprodukter. Den från reningskolonnen avgående
alkohollösningen ingår på avdrivaren C med 15 bottnar, och
här avspritas lösningen fullständigt. Ångorna passera en
ny svavelsyretvätt, varefter de ingå i
koncentrationskolonnen D med c:a 45 bottnar, där de sura
beståndsdelarna borttvättas på de nedersta bottnarna med kaustik
soda, och metanolen koncentreras. Den rena metano-
LITTERATUR
v. Halm, F. V.: Dispersoidanalyse, Die Methoden der
Teilchengrössenbestimmung und ihre theoretischen
Grundlagen. 553 s. Häft. 39, bund. 42 Mk.
Kempf, R. und K. Kutter: Schmeltzpunkttabellen zur
organischen Molekular-Analyse nebst einer Einführung.
»25 s. Häft. G4, bund. 68 Mk.
Sackur, O. (†) und Cl. v. Simson: Lehrbuch der
Thermochemie und Thermodynamik. 347 s. Häft. 18, bund.
19,40 Mk.
Perrin, T., The Svedberg und R. Zsigmondy: Nobel
Vorträge. 58 s. 3 Mk.
Bischoff, J.: Handelswichtige anorganische Chemikalien.
III. 331 s. Häft. 12, bund. 13,50 Mk.
Friedmann, W.: Die Verflüssigung der Kohle nach Fr.
Bergius. Eine technologische, wirtschaftchemische Studie.
60 s. 3,50 Mk.
Künsch, O.: Die aktive Kohle, ihre Herstellung und
Verwendung. 342 s. Häft. 21,50, bund. 23,50 Mk.
Verfahren, Normen und Typen für die Prüfung der
Echtheitseigenschaften von Färbungen auf Baumwolle, Wolle,
Seide, • Viskosekunstseide und Azitatseide. Herausgegeben
von der Echtheitskommission etc. 63 s. 3,60 Mk.
Wolibyzek, O.: Chemie der Zucherindustrie. Ein Lehr-
und Handbuch. 688 s. Bund. 40 Mk.
Alleus: Commercial organic Analyses. Vol. 6.
Colori-metry. Dyes and Colouring Matters, the synthetic
Dye-stuffs and Products of Decomposition. 5th Edition. 668
s. 30 sh.
Mellor, J. W.: a Comprehensive Treatise ön Inorganic
and Theoretical Chemistry. Vol. 8. 1128 s. 63 sh.
Kkrshaw, H.: Sweden, Report ön the Economic,
Commercial and Industrial situation of, December 1927. 44 s.
1 sh. 6 p.
Navum, Ph.: Schiess- und Sprengstoffe. 199 s. Häft.
12,50, bund. 14 Mk.
Sidgwick, N. V.: The Electronic theory of Valency. 322 s.
15 sh.
