146
TEKNISK TIDSKRIFT
15 dec. 1928

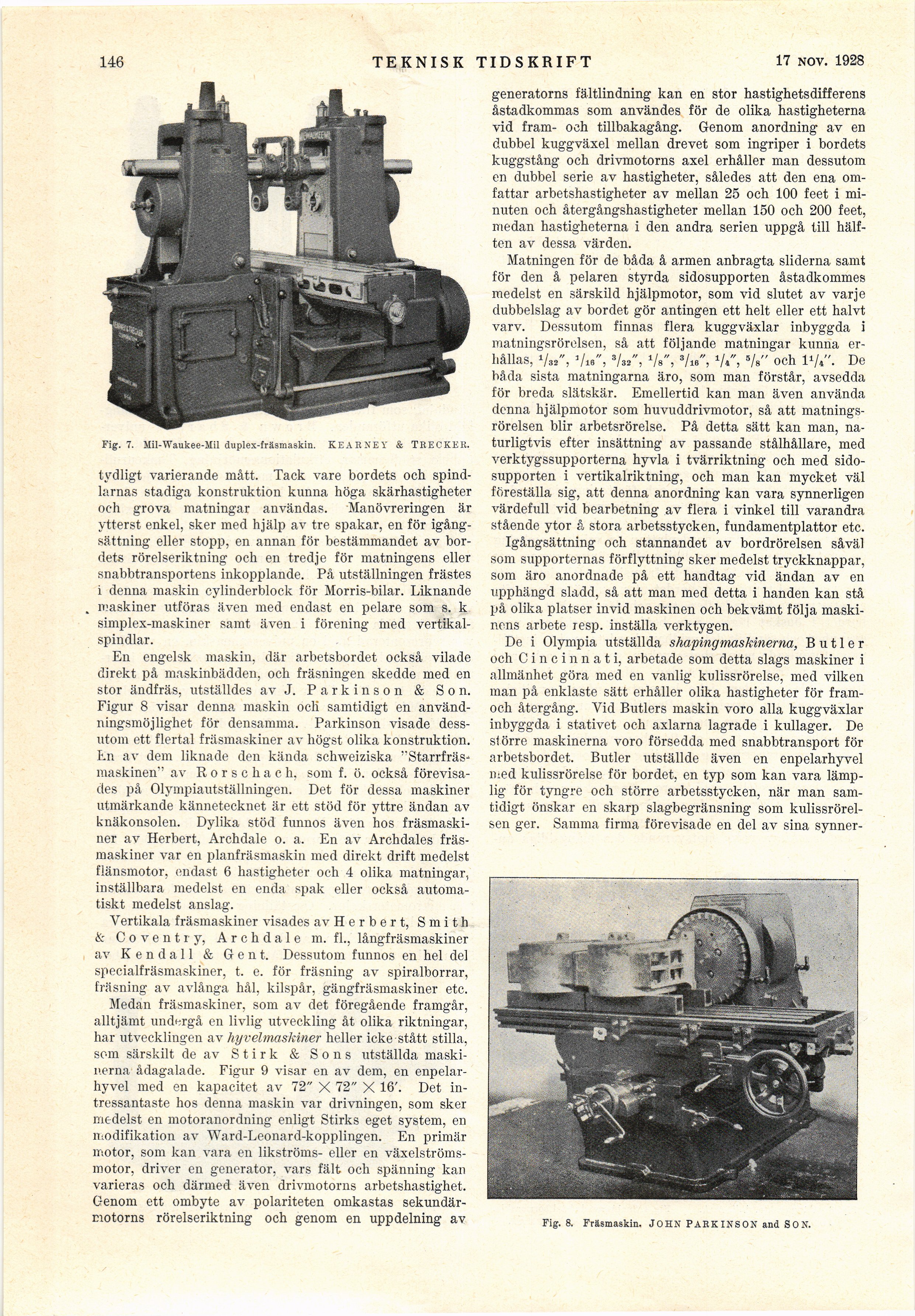

Fig. 7. Mil-Waukee-Mil duplex-fräsmaskin. KEAHNEY & TRECKER.
tydligt varierande mått. Tack vare bordets och
spindlarnas stadiga konstruktion kunna höga skärhastigheter
och grova matningar användas. Manövreringen är
ytterst enkel, sker med hjälp av tre spakar, en för
igångsättning eller stopp, en annan för bestämmandet av
bordets rörelseriktning och en tredje för matningens eller
snabbtransportens inkopplande. På utställningen frästes
i denna maskin cylinderblock för Morris-bilar. Liknande
maskiner utföras även med endast en pelare som s. k
simplex-maskiner samt även i förening med
vertikalspindlar.
En engelsk maskin, där arbetsbordet också vilade
direkt på maskinbädden, och fräsningen skedde med en
stor ändfräs, utställdes avJ. Parkinson & Son.
Figur 8 visar denna maskin ocli samtidigt en
användningsmöjlighet för densamma. Parkinson visade
dessutom ett flertal fräsmaskiner av högst olika konstruktion.
En av dem liknade den kända schweiziska
"Starrfräs-maskinen" av R o r s c h a c h. som f. ö. också
förevisades på Olympiautställningen. Det för dessa maskiner
utmärkande kännetecknet är ett stöd för yttre ändan av
knäkonsolen. Dylika stöd funnos även hos
fräsmaskiner av Herbert, Archdale o. a. En av Archdales
fräsmaskiner var en planfräsmaskin med direkt drift medelst
flänsmotor, endast 6 hastigheter och 4 olika matningar,
inställbara medelst en enda spak eller också
automatiskt medelst anslag.
Vertikala fräsmaskiner visades av Herber t, Smith
& Coventry, Archdale m. fi., långfräsmaskiner
av Kendall & Gent. Dessutom funnos en hel del
specialfräsmaskiner, t. e. för fräsning av spiralborrar,
fräsning av avlånga hål, kilspår, gängfräsmaskiner etc.
Medan fräsmaskiner, som av det föregående framgår,
alltjämt undergå en livlig utveckling åt olika riktningar,
har utvecklingen av hyvelmaskiner heller icke stått stilla,
som särskilt de av S t i r k & Sons utställda
maskinerna ådagalade. Figur 9 visar en av dem, en
enpelar-hyvel med en kapacitet av 72" X 72" X 16’. Det
intressantaste hos denna maskin var drivningen, som sker
medelst en motoranordning enligt Stirks eget system, en
modifikation av Ward-Leonard-kopplingen. En primär
motor, som kan vara en likströms- eller en
växelströms-motor, driver en generator, vars fält och spänning kan
varieras och därmed även drivmotorns arbetshastighet.
Genom ett ombyte av polariteten omkastas
sekundärmotorns rörelseriktning och genom en uppdelning av
generatorns fältlindning kan en stor hastighetsdifferens
åstadkommas som användes för de olika hastigheterna
vid fram- och tillbakagång. Genom anordning av en
dubbel kuggväxel mellan drevet som ingriper i bordets
kuggstång och drivmotorns axel erhåller man dessutom
en dubbel serie av hastigheter, således att den ena
omfattar arbetshastigheter av mellan 25 och 100 feet i
minuten och återgångshastigheter mellan 150 och 200 feet,
medan hastigheterna i den andra serien uppgå till
hälften av dessa värden.
Matningen för de båda å armen anbragta sliderna samt
för den å pelaren styrda sidosupporten åstadkommes
medelst en särskild hjälpmotor, som vid slutet av varje
dubbelslag av bordet gör antingen ett helt eller ett halvt
varv. Dessutom finnas flera kuggväxlar inbyggda i
matningsrörelsen, följande matningar kunna er-
hållas, Vss", Vis", s/32", Vs", 3/ie", v«", 5/s" och D/4". De
båda sista matningarna äro, som man förstår, avsedda
för breda slätskär. Emellertid kan man även använda
denna hjälpmotor som huvuddrivmotor, så att
matningsrörelsen blir arbetsrörelse. På detta sätt kan man,
naturligtvis efter insättning av passande stålhållare, med
verktygssupporterna hyvla i tvärriktning och med
sidosupporten i vertikalriktning, och man kan mycket väl
föreställa sig, att denna anordning kan vara synnerligen
värdefull vid bearbetning av flera i vinkel till varandra
stående ytor å stora arbetsstycken, fundamentplattor etc.
Igångsättning och stannandet av bordrörelsen såväl
som supporternas förflyttning sker medelst tryckknappar,
som äro anordnade på ett handtag vid ändan av en
upphängd sladd, så att man med detta i handen kan stå
på olika platser invid maskinen och bekvämt följa
maskinens arbete resp. inställa verktygen.
De i Olympia utställda shapingmaskinerna, Butler
och Cincinnati, arbetade som detta slags maskiner i
allmänhet göra med en vanlig kulissrörelse, med vilken
man på enklaste sätt erhåller olika hastigheter för
fram-och återgång. Vid Butlers maskin voro alla kuggväxlar
inbyggda i stativet och axlarna lagrade i kullager. De
större maskinerna voro försedda med snabbtransport för
arbetsbordet. Butler utställde även en enpelarhyvel
med kulissrörelse för bordet, en typ som kan vara
lämplig för tyngre och större arbetsstycken, när man
samtidigt önskar en skarp slagbegränsning som
kulissrörelsen ger. Samma firma förevisade en del av sina synner-
Fig. 1- 3-cyl, snälltågslokomotiv 2-C-o litt. H^s för Bergslagernas järnvägar. Byggt 1927 hos Nydqvist & Holm, Trollhättan.
