15 sept. 1928
MEKANIK
161

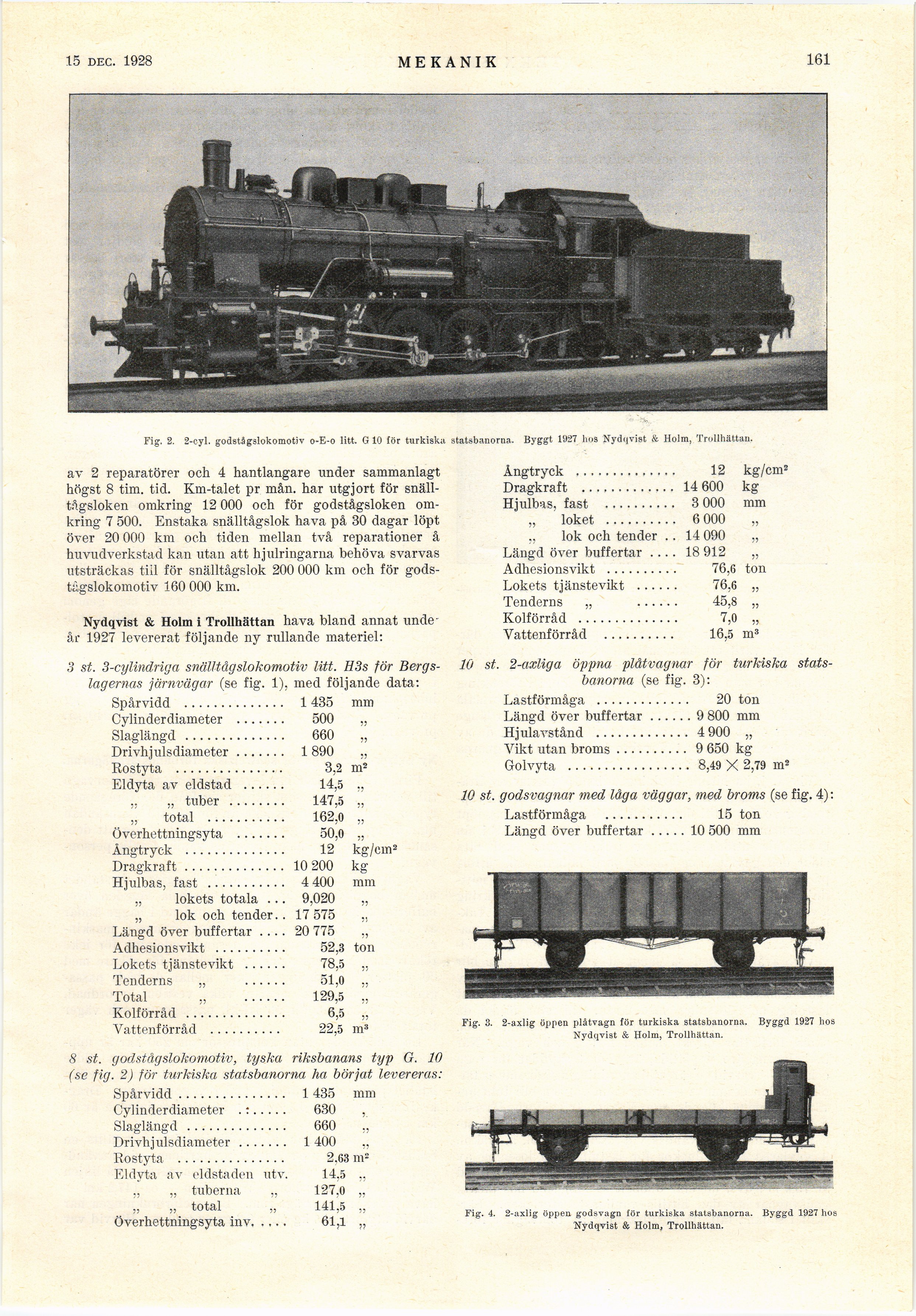

Fig. 2. 2-cyl. godstågslokomotiv o-E-o litt. G 10 för turkiska statsbanorna. Byggt 1927 hos Nydqvist & Holm, Trollhättan.
av 2 reparatörer och 4 hantlangare under sammanlagt
högst 8 tim. tid. Km-talet pr mån. har utgjort för
snälltågsloken omkring 12 000 och för godstågsloken
omkring 7 500. Enstaka snälltågslok hava på 30 dagar löpt
över 20 000 km och tiden mellan två reparationer å
huvudverkstad kan utan att hjulringarna behöva svarvas
utsträckas tiil för snälltågslok 200 000 km och för
godstågslokomotiv 160 000 km.
Nydqvist & Holm i Trollhättan hava bland annat
unde-år 1927 levererat följande ny rullande materiel:
3 st. 3-cylindriga snälltågslokomotiv litt. H3s för
Bergslagernas järnvägar (se fig. 1). med följande data:
Spårvidd ............................1435 mm
Cylinderdiameter ..............500 „
Slaglängd ............................660 „
Drivhjulsdiameter..............1890 „
Rostyta ..............................3,2 m2
Eldyta av eldstad ............14,5 ,,
„ „ tuber ................147,5 „
„ total ......................162,0 „
Överhettningsyta ..............50,0 „
Ångtryck ............................12 kg/cm2
Dragkraft............................10 200 kg
Hjulbas, fast ......................4 400 mm
„ lokets totala ... 9,020 „
„ lok och tender.. 17 575 „
Längd över buffertar .... 20 775 „
Adhesionsvikt ....................52,3 ton
Lokets tjänstevikt ............78,5 „
Tenderns „ ............51,0 „
Total „ ............129,5 „
Kolförråd ............................6,5 „
Vattenförråd ....................22,5 m3
8 st. godstågslokomotiv, tyska riksbanans typ G. 10
(se fig. 2) för turkiska statsbanorna ha börjat levereras:
Spårvidd............... 1 435 mm
Cylinderdiameter .:..... 630 ,
Slaglängd .............. 660 „
Drivhjulsdiameter....... 1400 „
Rostyta ............... 2,63 m2
Eldyta av eldstaden utv. 14,5 „
„ „ tuberna „ 127,0 „
„ „ total „ 141,5 „
Överhettningsyta inv, ,,.. 61,1 „
Ångtryck ............................12 kg/cm2
Dragkraft ..........................14 600 kg
Hjulbas, fast ....................3 000 mm
„ loket ....................6 000 „
„ lok och tender .. 14 090 „
Längd över buffertar .... 18 912 „
Adhesionsvikt ....................76,6 ton
Lokets tjänstevikt ............76,6 „
Tenderns „ ...... 45,8 „
Kolförråd ............................7,0 „
Vattenförråd ....................16,5 m3
10 st. 2-axliga öppna plåtvagnar för turkiska
statsbanorna (se fig. 3):
Lastförmåga ............. 20 ton
Längd över buffertar...... 9 800 mm
Hjulavstånd ............. 4 900 „
Vikt utan broms.......... 9 650 kg
Golvyta ................. 8,49 X 2,79 m2
10 st. godsvagnar med låga väggar, med broms (se fig. 4):
Lastförmåga ........... 15 ton
Längd över buffertar..... 10 500 mm
Fig. 3. 2-axlig Uppen plåtvagn för turkiska statsbanorna. Byggd 1927 hos
Nydqvist & Holm, Trollhättan.
Fig. 4. 2-axlig öppen godsvagn för turkiska statsbanorna. Byggd 1927 hos
Nydqvist & Holm, Trollhättan.
