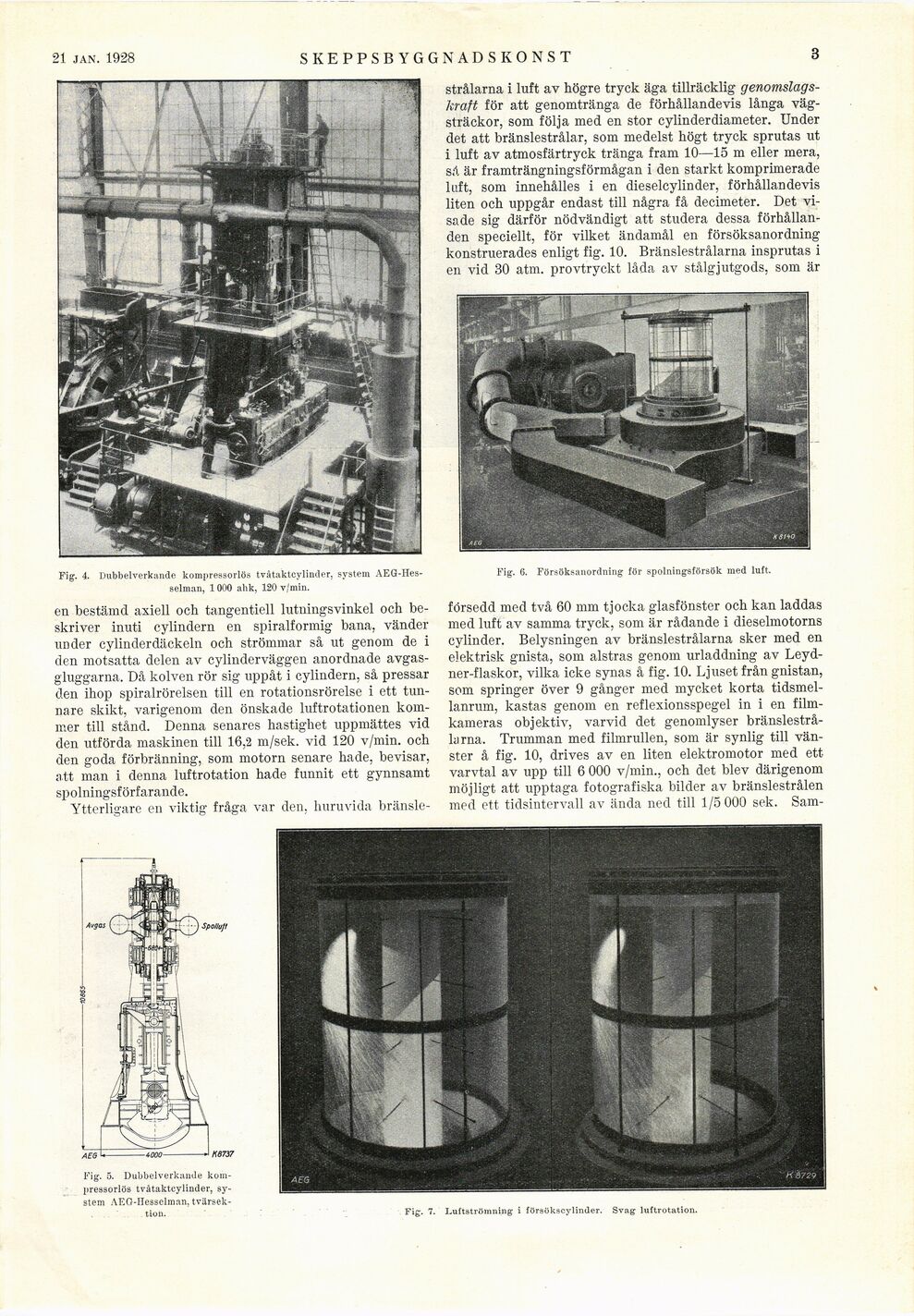

21 jan. 1928
Fig. 4. Dubbelverkande kompressorlös tvåtaktcylinder. system
AEG-Hes-selman, 1000 ahk, 120 v/min.
en bestämd axiell och tangentiell lutningsvinkel och
beskriver inuti cylindern en spiralförmig bana, vänder
under cylinderdäckeln och strömmar så ut genom de i
den motsatta delen av cylinderväggen anordnade
avgas-gluggarna. Då kolven rör sig uppåt i cylindern, så pressar
den ihop spiralrörelsen till en rotationsrörelse i ett
tunnare skikt, varigenom den önskade luftrotationen
kommer till stånd. Denna senares hastighet uppmättes vid
den utförda maskinen till 16,2 m/sek. vid 120 v/min. och
den goda förbränning, som motorn senare hade, bevisar,
att man i denna luftrotation hade funnit ett gynnsamt
spolningsförfarande.
Ytterligare en viktig fråga var den, huruvida bränsle-
SKEPPSBYGGNADSKONST
strålarna i luft av högre tryck äga tillräcklig
genomslagskraft för att genomtränga de förhållandevis långa
vägsträckor, som följa med en stor cylinderdiameter. Under
det att bränslestrålar, som medelst högt tryck sprutas ut
i luft av atmosfärtryck tränga fram 10—15 m eller mera,
så är framträngningsförmågan i den starkt komprimerade
luft, som innehålles i en dieselcylinder, förhållandevis
liten och uppgår endast till några få decimeter. Det
visade sig därför nödvändigt att studera dessa
förhållanden speciellt, för vilket ändamål en försöksanordning
konstruerades enligt fig. 10. Bränslestrålarna insprutas i
en vid 30 atm. provtryckt låda av stålgjutgods, som är
försedd med två 60 mm tjocka glasfönster och kan laddas
med luft av samma tryck, som är rådande i dieselmotorns
cylinder. Belysningen av bränslestrålarna sker med en
elektrisk gnista, som alstras genom urladdning av
Leyd-ner-flaskor, vilka icke synas å fig. 10. Ljuset från gnistan,
som springer över 9 gånger med mycket korta
tidsmellanrum, kastas genom en reflexionsspegel in i en
filmkameras objektiv, varvid det genomlyser
bränslestrålarna. Trumman med filmrullen, som är synlig till
vänster å fig. 10, drives av en liten elektromotor med ett
varvtal av upp till 6 000 v/min., och det blev därigenom
möjligt att upptaga fotografiska bilder av bränslestrålen
med ett tidsintervall av ända ned till 1/5 000 sek. Sam-
Fig. 6. Försöksanordning för spolningsförsök med luft.
Fig. 5. Dubbelverkande
kom-pressorlös tvåtaktcylinder,
system AEG-lIesselman,
tvärsektion.
Fig. 7. Luftströmning i försökscylinder. Svag luftrotation.
