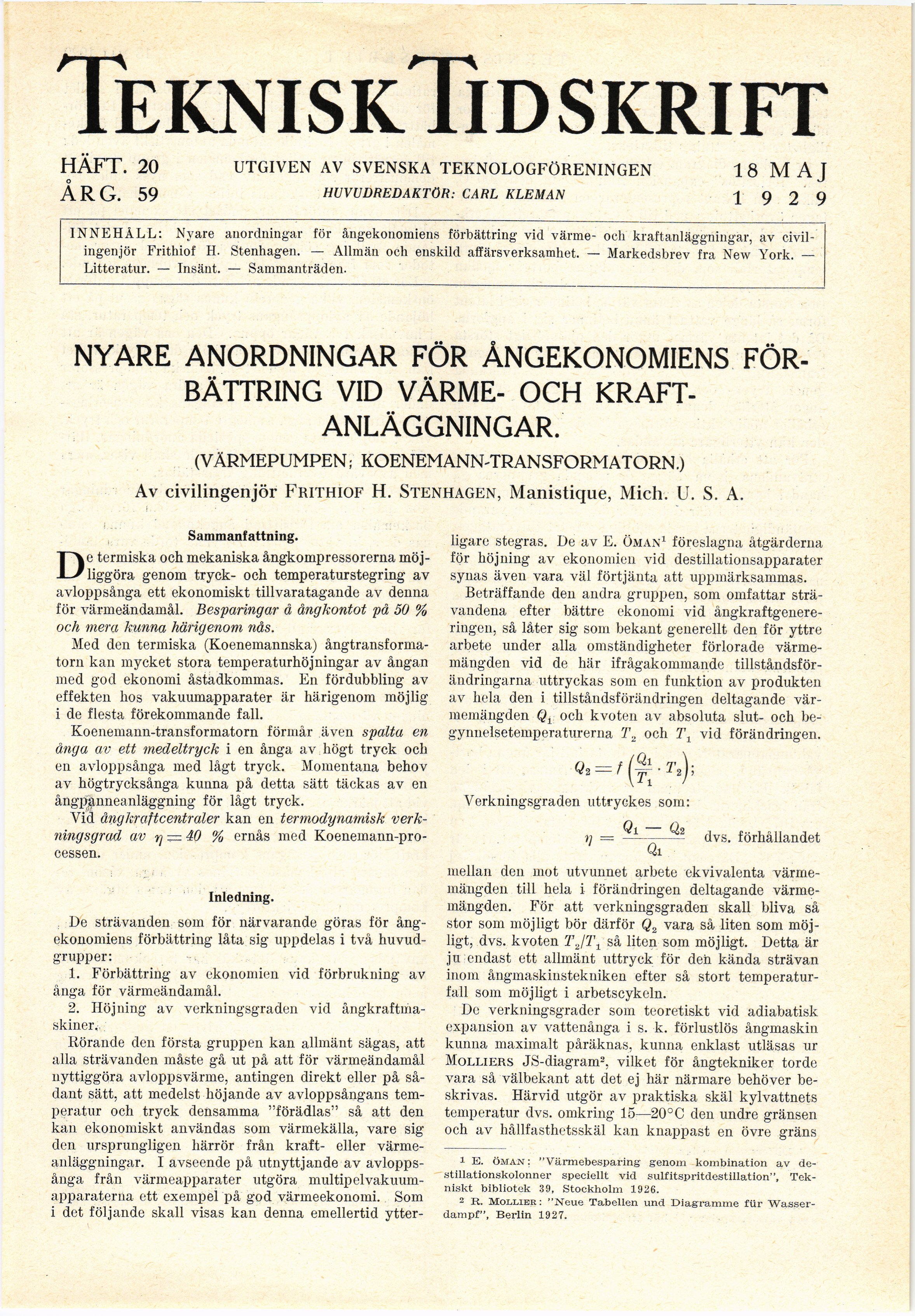

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TekniskTidskrift

HÄFT. 20 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 1 8 M A J

ÅRG. 59 HUVUDREDAKTÖR: CARL KLEMAN 19 2 9

INNEHÅLL: Nyare anordningar för ångekonomiens förbättring vid värme- och kraftanläggningar, av
civilingenjör Frithiof H. Stenhagen. — Allmän och enskild affärsverksamhet. — Markedsbrev fra New York. —
Litteratur. — Insänt. — Sammanträden.

NYARE ANORDNINGAR FÖR ÅNGEKONOMIENS
FÖRBÄTTRING VID VÄRME- OCH
KRAFTANLÄGGNINGAR.

(VÄRMEPUMPEN; KOENEMANN-TRANSFORMATORN.)
Av civilingenjör Frithiof H. Stenhagen, Manistique, Mich. U. S. A.

Sammanfattning.

De termiska och mekaniska ångkompressorerna
möjliggöra genom tryck- och temperaturstegring av
avloppsånga ett ekonomiskt tillvaratagande av denna
för värmeändamål. Besparingar å äng kontot på 50 %
och mera kunna härigenom nås.

Med den termiska (Koenemannska)
ångtransforma-torn kan mycket stora temperaturhöjningar av ångan
med god ekonomi åstadkommas. En fördubbling av
effekten hos vakuumapparater är härigenom möjlig
i de flesta förekommande fall.

Koenemann-transformatorn förmår även spalta en
ånga av ett medeltryck i en ånga av högt tryck och
en avloppsånga med lågt tryck. Momentana behov
av högtrycksånga kunna på detta sätt täckas av en
ång]Änneanläggning för lågt tryck.

Vid ångkraftcentraler kan en termodynamisk
verkningsgrad av tj = 40 % ernås med
Koeneinann-pro-cessen.

Inledning.

De strävanden som för närvarande göras för
ång-ekonomiens förbättring låta sig uppdelas i två
huvudgrupper:

1. Förbättring av ekonomien vid förbrukning av
ånga för värmeändainål.

2. Höjning av verkningsgraden vid
ångkraftmaskiner,,

Rörande den första gruppen kan allmänt sägas, att
alla strävanden måste gå ut på att för värmeändamål
nyttiggöra avloppsvärme, antingen direkt eller på
sådant sätt, att medelst höjande av avloppsångans
temperatur och tryck densamma "förädlas" så att den
kan ekonomiskt användas som värmekälla, vare sig
den ursprungligen härrör från kraft- eller
värmeanläggningar. I avseende på utnyttjande av
avloppsånga från värmeapparater utgöra multipel
vakuumapparaterna ett exempel på god värmeekoiioini. Som
i det följande skall visas kan denna emellertid ytter-

ligare stegras. De av E. Öman1 föreslagna åtgärderna
för höjning av ekonomien vid destillationsapparater
synas även vara väl förtjänta att uppmärksammas.

Beträffande den andra gruppen, som omfattar
strävandena efter bättre ekonomi vid
ångkraftgenere-ringen, så låter sig som bekant generellt den för yttre
arbete under alla omständigheter förlorade
värmemängden vid de här ifrågakommande
tillståndsförändringarna uttryckas som en funktion av produkten
av hela den i tillståndsförändringen deltagande
värmemängden Q, och kvoten av absoluta slut- och
begynnelsetemperaturerna T2 och Ti vid förändringen.

Verkningsgraden uttryckes soin:

n = —–––-— dvs. förhållandet

’ Qi

mellan den mot utvunnet arbete ekvivalenta
värmemängden till hela i förändringen deltagande
värme-mängden. För att verkningsgraden skall bliva så
stor som möjligt bör därför Q2 vara så liten som
möjligt, dvs. kvoten T.JT1 så liten som möjligt. Detta är
ju endast ett allmänt uttryck för den kända strävan
inom ångmaskinstekniken efter så stort
temperaturfall som möjligt i arbetscykeln.

De verkningsgrader som teoretiskt vid adiabatisk
expansion av vattenånga i s. k. förlustlös ångmaskin
kunna maximalt påräknas, kunna enklast utläsas ur
Molliers JS-diagram2, vilket för ångtekniker torde
vara så välbekant att det ej här närmare behöver
beskrivas. Härvid utgör av praktiska skäl kylvattnets
temperatur dvs. omkring 15—20°C den undre gränsen
och av hållfasthetsskäl kan knappast en övre gräns

1 E. öman: "Värmebesparing genom kombination av
de-stillationskolonner speciellt vid sulfitspritdestillation",
Tekniskt bibliotek 39, Stockholm 1926.

2 r. Mollier: "Neue Tabellen und Diagramme für
Wasserdampf", Berlin 1927.
