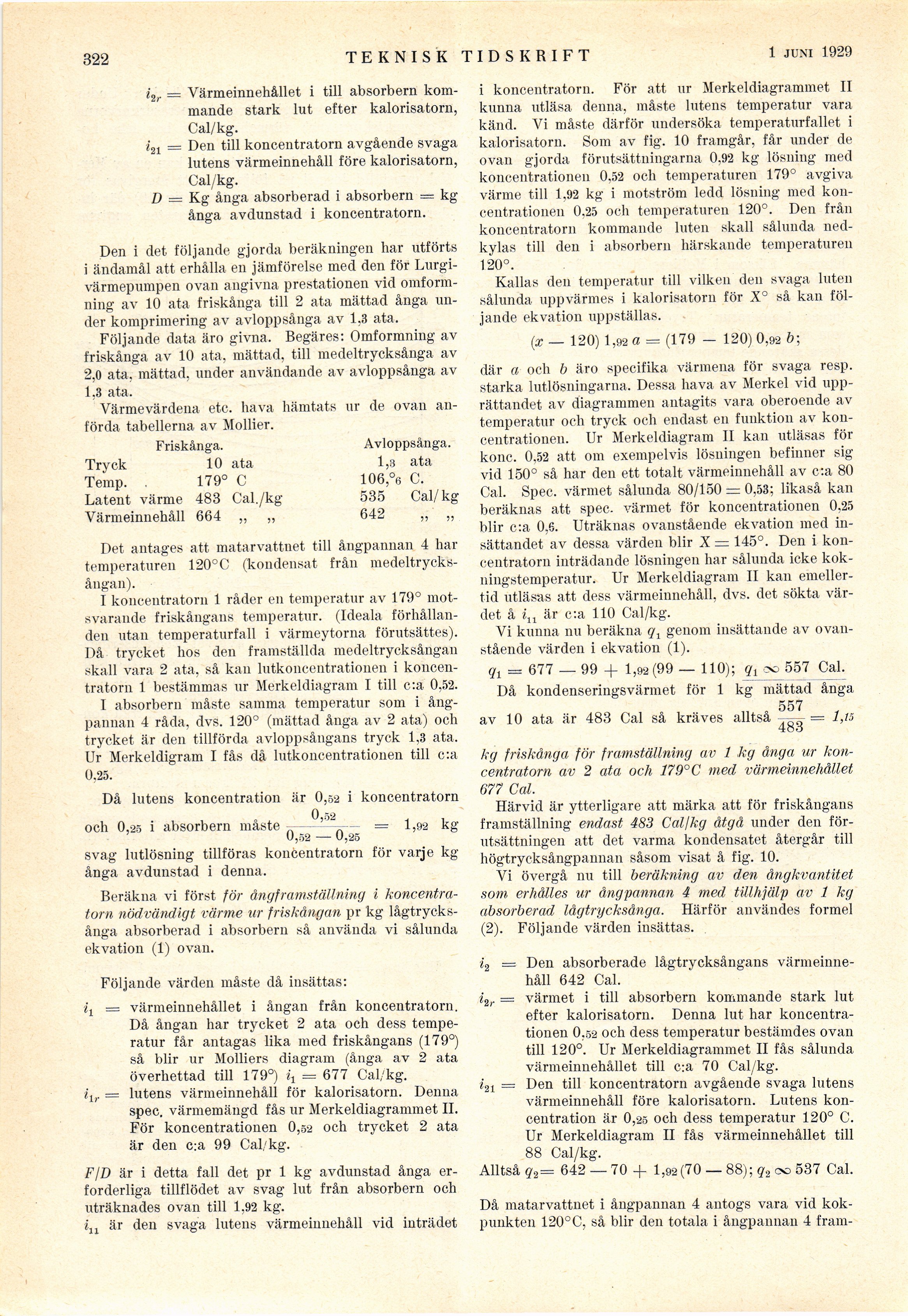

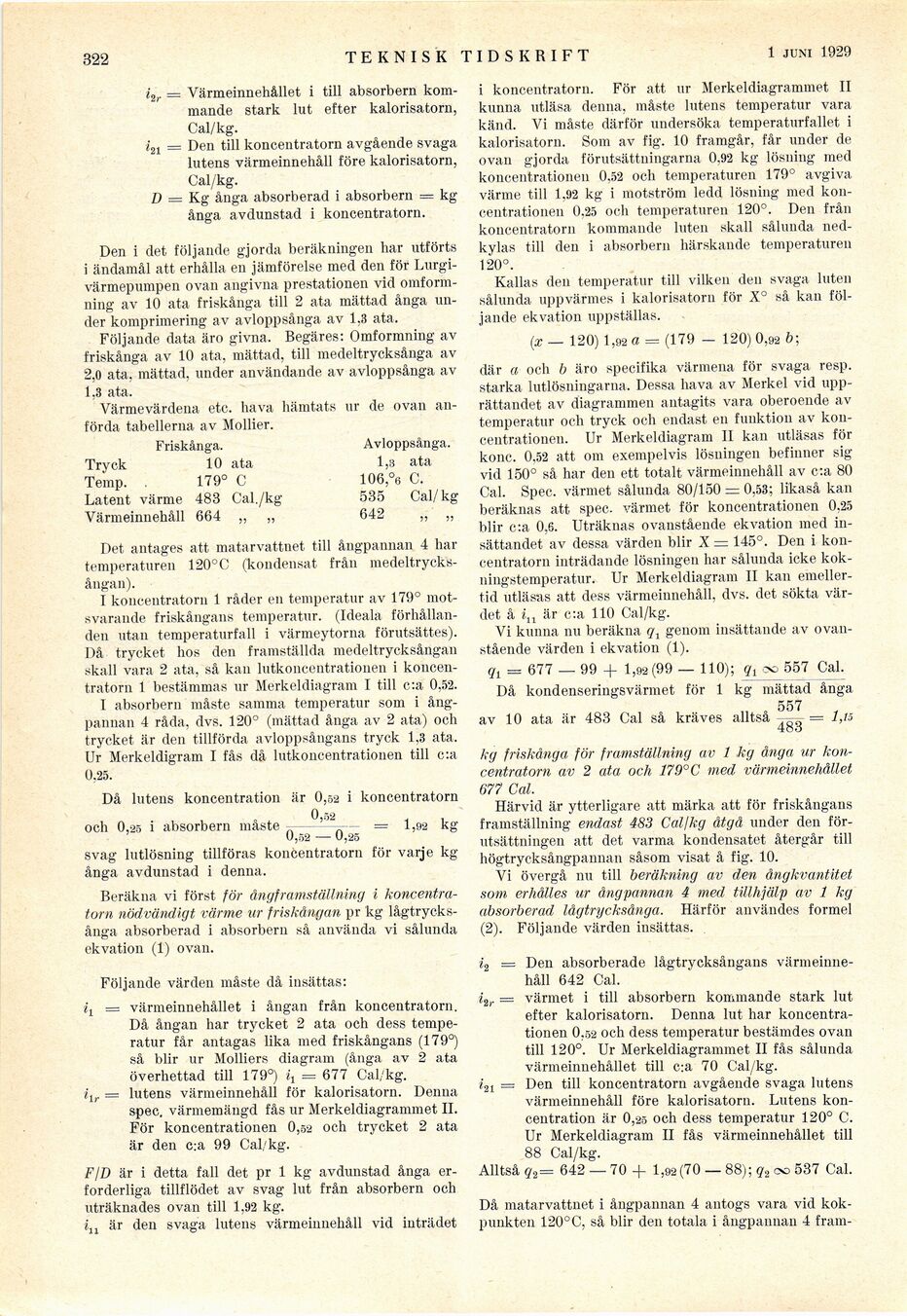

322
TEKNISK TIDSKRIFT
15 juni 1929
i2r = Värmeinnehållet i till absorbern
kommande stark lut efter kalorisatorn,
Cal/kg.
i21 — Den till koncentratorn avgående svaga
lutens värmeinnehåll före kalorisatorn,
Cal/kg.
B = Kg ånga absorberad i absorbern = kg
ånga avdunstad i koncentratorn.
Den i det följande gjorda beräkningen har utförts
i ändamål att erhålla en jämförelse med den för
Lurgi-värmepumpen ovan angivna prestationen vid
omformning av 10 ata friskånga till 2 ata mättad ånga
under komprimering av avloppsånga av 1,3 ata.
Följande data äro givna. Begäres: Omformning av
friskånga av 10 ata. mättad, till medeltrycksånga av
2,0 ata, mättad, under användande av avloppsånga av
1,3 ata.
Värmevärdena etc. hava hämtats ur de ovan
anförda tabellerna av Mollier.
Friskånga. Avloppsånga.
Tryck 10 ata 1,3 ata
Temp. . 179° C 106,°e C.
Latent värme 483 Cal./kg 535 Cal/kg
Värmeinnehåll 664 „ „ 642 „ „
Det antages att matarvattnet till ångpannan 4 har
temperaturen 120°C (kondensat från
medeltrycks-ångan).
I koncentratorn 1 råder en temperatur av 179°
motsvarande friskångans temperatur. (Ideala
förhållanden utan temperaturfall i värmeytorna förutsättes).
Då trycket hos den framställda medeltrycksångan
skall vara 2 ata, så kan lutkoncentrationen i
koncentratorn 1 bestämmas ur Merkeldiagram I till c:a 0.52.
I absorbern måste samma temperatur som i
ångpannan 4 råda, dvs. 120° (mättad ånga av 2 ata) och
trycket är den tillförda avloppsångans tryck 1,3 ata.
Ur Merkeldigram I fås då lutkoncentrationen till c:a
0.25.
Då lutens koncentration är 0,52 i koncentratorn
och 0,25 i absorbern måste — = 1,92 kg
0,52 — 0,25
svag lutlösning tillföras koncentratorn för varje kg
ånga avdunstad i denna.
Beräkna vi först för ångframställning i
koncentratorn nödvändigt värme ur friskångan pr kg
lågtrycksånga absorberad i absorbern så använda vi sålunda
ekvation (1) ovan.
Följande värden måste då insättas:
il = värmeinnehållet i ångan från koncentratorn.
Då ångan har trycket 2 ata och dess
temperatur får antagas lika med friskångans (179°)
så blir ur Molliers diagram (ånga av 2 ata
överhettad till 179°) ix = 677 Cal/kg.
clr = lutens värmeinnehåll för kalorisatorn. Denna
spec. värmemängd fås ur Merkeldiagrammet II.
För koncentrationen 0,52 och trycket 2 ata
är den c:a 99 Cal/kg.
F/D är i detta fall det pr 1 kg avdunstad ånga
erforderliga tillflödet av svag lut från absorbern och
uträknades ovan till 1,92 kg.
i11 är den svaga lutens värmeinnehåll vid inträdet
i koncentratorn. För att ur Merkeldiagrammet II
kunna utläsa denna, måste lutens temperatur vara
känd. Vi måste därför undersöka temperaturfallet i
kalorisatorn. Som av fig. 10 framgår, får under de
ovan gjorda förutsättningarna 0.92 kg lösning med
koncentrationen 0,52 och temperaturen 179° avgiva
värme till 1,92 kg i motström ledd lösning med
koncentrationen 0.25 och temperaturen 120°. Den från
koncentratorn kommande luten skall sålunda
nedkylas till den i absorbern härskande temperaturen
120°.
Kallas den temperatur till vilken den svaga luten
sålunda uppvärmes i kalorisatorn för X° så kan
följande ekvation uppställas.
(x — 120) 1,92 a = (179 - 120) 0,92 &;
där a och b äro specifika värmena för svaga resp.
starka lutlösningarna. Dessa hava av Merkel vid
upprättandet av diagrammen antagits vara oberoende av
temperatur och tryck och endast en funktion av
koncentrationen. Ur Merkeldiagram II kan utläsas för
konc. 0,52 att 0111 exempelvis lösningen befinner sig
vid 150° så har den ett totalt värmeinnehåll av c:a 80
Cal. Spec. värmet sålunda 80/150 = 0,53; likaså kan
beräknas att spec. värmet för koncentrationen 0,25
blir c:a 0,6. Uträknas ovanstående ekvation med
insättandet av dessa värden blir X = 145°. Den i
koncentratorn inträdande lösningen har sålunda icke
kokningstemperatur. Ur Merkeldiagram II kan
emellertid utläsas att dess värmeinnehåll, dvs. det sökta
värdet 3j Zj^ ctr c.ä 110 Cal/kg.
Vi kunna nu beräkna qx genom insättande av
ovanstående värden i ekvation (1).
qi = 677 — 99 + 1,92 (99 — 110); qx co 557 Cal.
Då kondenseringsvärmet för 1 kg mättad ånga
557
av 10 ata är 483 Cal så kräves alltså —— = l,n
483
kg friskånga för framställning av 1 kg ånga ur
koncentratorn av 2 ata och 179°C med värmeinnehållet
677 Cal.
Härvid är ytterligare att märka att för friskångans
framställning endast 483 Cal/kg åtgå under den
förutsättningen att det varma kondensatet återgår till
högtrycksångpannan såsom visat å fig. 10.
Vi övergå nu till beräkning av den ångkvantitet
som, erhålles ur ångpannan 4 med tillhjälp av 1 kg
absorberad lågtrycksånga. Härför användes formel
(2). Följande värden insättas.
i2 = Den absorberade lågtrycksångans
värmeinnehåll 642 Cal.
2 r
värmet i till absorbern kommande stark lut
efter kalorisatorn. Denna lut har
koncentrationen 0,52 och dess temperatur bestämdes ovan
till 120°. Ur Merkeldiagrammet II fås sålunda
värmeinnehållet till c:a 70 Cal/kg.
i21 = Den till koncentratorn avgående svaga lutens
värmeinnehåll före kalorisatorn. Lutens
koncentration är 0,25 och dess temperatur 120° C.
Ur Merkeldiagram II fås värmeinnehållet till
88 Cal/kg.
Alltså q2— 642 — 70 -f 1,92 (70 — 88); q2 00 537 Cal.
Då matarvattnet i ångpannan 4 antogs vara vid
kokpunkten 120°C, så blir den totala i ångpannan 4 fram-
