20
teknisk tidskrift
13 april 1929
mm diam. en 230 X 50 mm
fläns.

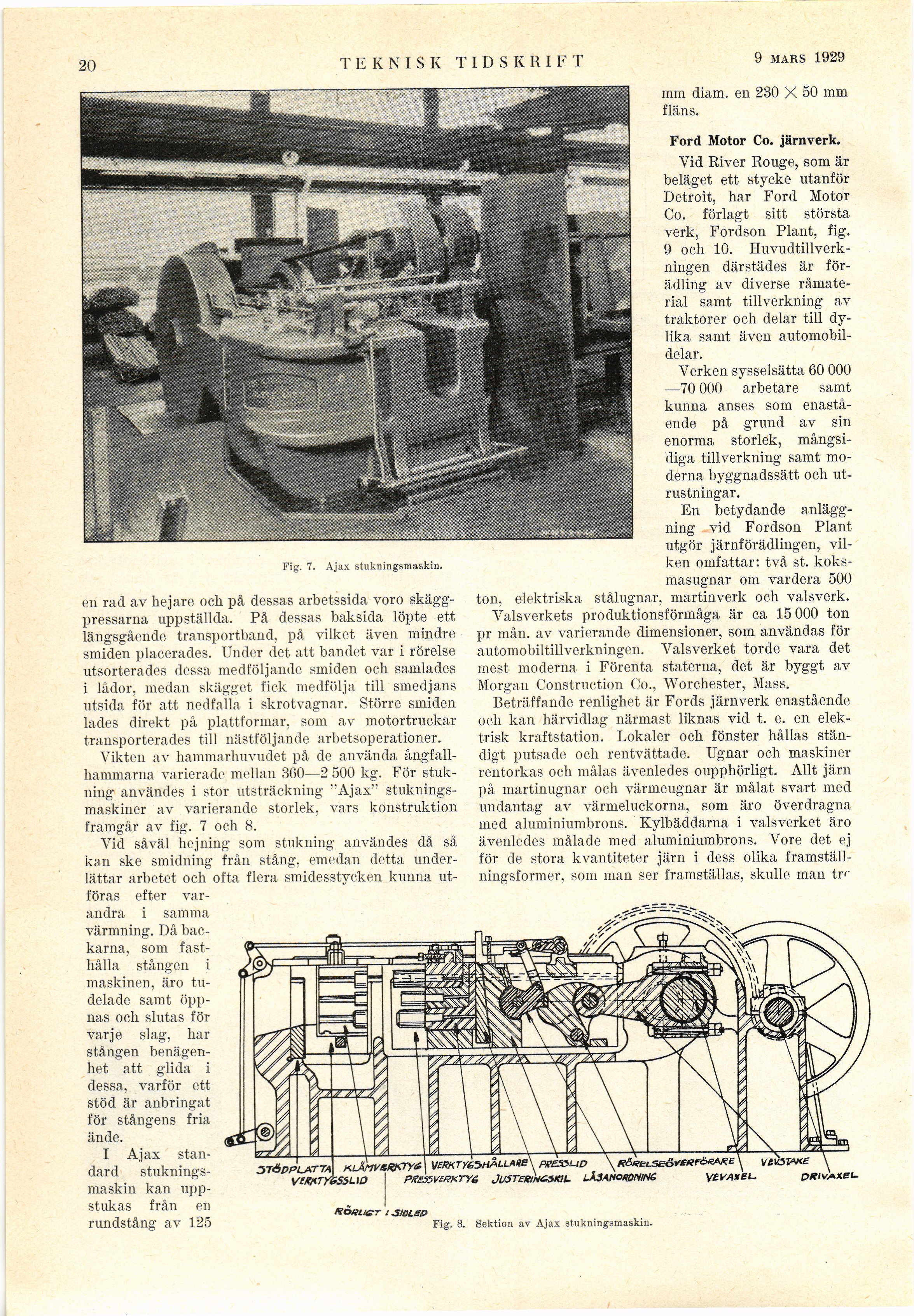

Fig. 7. Ajax stukningsmaskin.
en rad av hejare och på dessas arbetssida voro
skägg-pressarna uppställda. På dessas baksida löpte ett
längsgående transportband, på vilket även mindre
smiden placerades. Under det att bandet var i rörelse
utsorterades dessa medföljande smiden och samlades
i lådor, medan skägget fick medfölja till smedjans
utsida för att nedfalla i skrotvagnar. Större smiden
lades direkt på plattformar, som av motortruckar
transporterades till nästföljande arbetsoperationer.
Vikten av hammarhuvudet på de använda
ångfall-hammarna varierade mellan 360—2 500 kg. För
stakning användes i stor utsträckning ’’Ajax"
stuknings-maskiner av varierande storlek, vars konstruktion
framgår av fig. 7 och 8.
Vid såväl hejning som stukning användes då så
kan ske smidning från stång, emedan detta
underlättar arbetet och ofta flera smidesstycken kunna
utföras efter
varandra i samma
värmning. Då
backarna, som
fasthålla stången i
maskinen, äro
tu-delade samt
öppnas och slutas för
varje slag, har
stången
benägenhet att glida i
dessa, varför ett
stöd är anbringat
för stångens fria
ände.
I Ajax
standard stukningsmaskin kan
upp-stukas från en
rundstång av 125
Ford Motor Co. järnverk.
Vid River Rouge, som är
beläget ett stycke utanför
Detroit, har Ford Motor
Co. förlagt sitt största
verk, Fordson Plant, fig.
9 och 10.
Huvudtillverkningen därstädes är
förädling av diverse
råmaterial samt tillverkning av
traktorer och delar till
dylika samt även
automobil-delar.
Verken sysselsätta 60 000
—70 000 arbetare samt
kunna anses som
enastående på grund av sin
enorma storlek,
mångsidiga tillverkning samt
moderna byggnadssätt och
utrustningar.
En betydande
anläggning vid Fordson Plant
utgör järnförädlingen,
vilken omfattar: två st.
koksmasugnar om vardera 500
ton, elektriska stålugnar, martinverk och valsverk.
Valsverkets produktionsförmåga är ca 15 000 ton
pr mån. av varierande dimensioner, som användas för
automobiltillverkningen. Valsverket torde vara det
mest moderna i Förenta staterna, det är byggt av
Morgan Construction Co., Worchester, Mass.
Beträffande renlighet är Fords järnverk enastående
och kan härvidlag närmast liknas vid t. e. en
elektrisk kraftstation. Lokaler och fönster hållas
ständigt putsade och rentvättade. Ugnar och maskiner
rentorkas och målas ävenledes oupphörligt. Allt järn
på martinugnar och värmeugnar är målat svart med
undantag av värmeluckorna, som äro överdragna
med aluminiumbrons. Kylbäddarna i valsverket äro
ävenledes målade med aluminiumbrons. Vore det ej
för de stora kvantiteter järn i dess olika
framställningsformer, som man ser framställas, skulle man tr^
Fig. 8. Sektion av Ajax stukningsmaskin.
