13 april 1929

bergsvetenskap

51

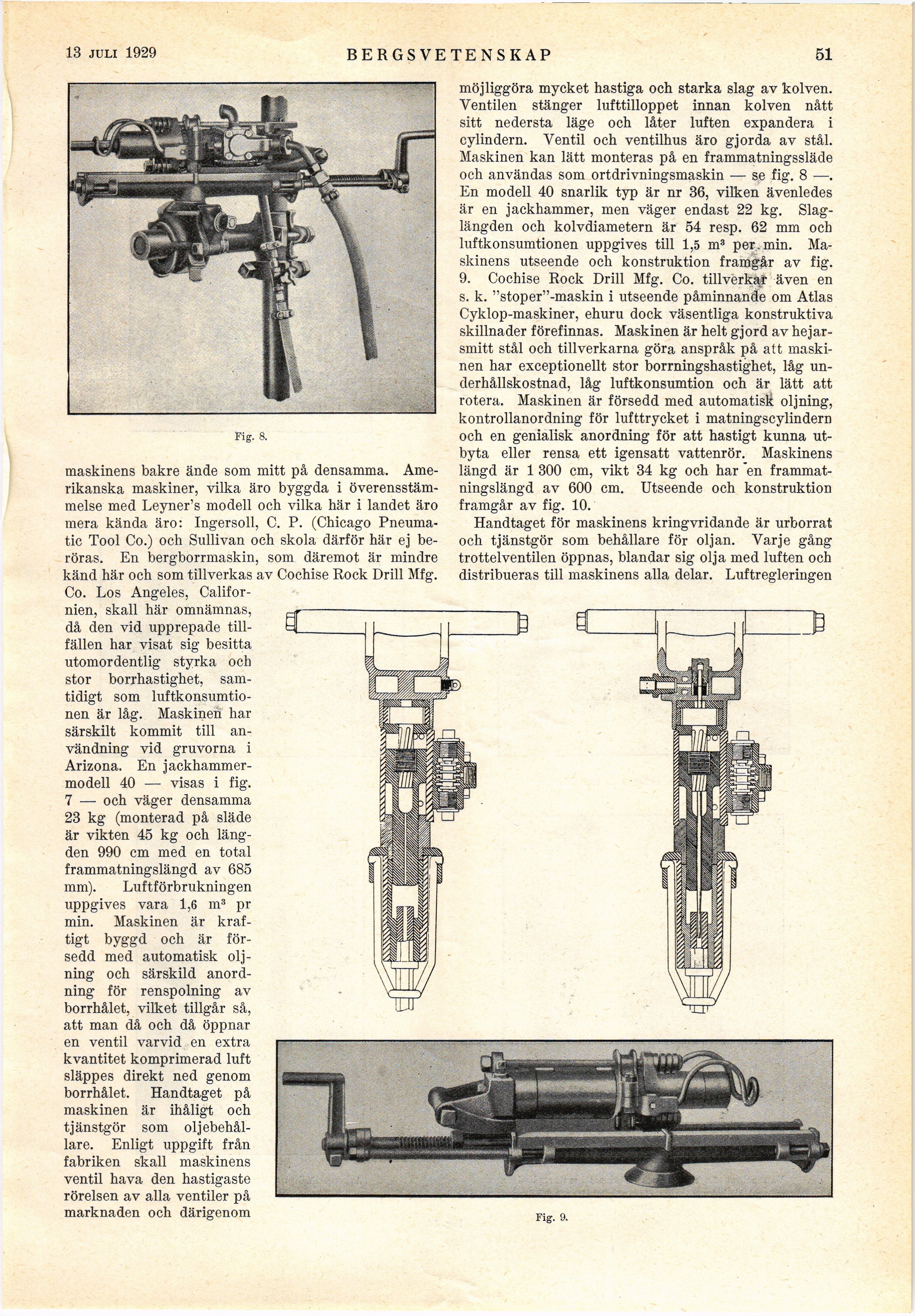

Fig. 8.

maskinens bakre ände som mitt på densamma.
Amerikanska maskiner, vilka äro byggda i
överensstämmelse med Leyner’s modell och vilka här i landet äro
mera kända äro: Ingersoll, C. P. (Chicago
Pneuma-tic Tool Co.) och Sullivan och skola därför här ej
beröras. En bergborrmaskin, som däremot är mindre
känd här och som tillverkas av Cochise Röck Drill Mfg.
Co. Los Angeles,
Californien, skall här omnämnas,
då den vid upprepade
tillfällen har visat sig besitta
utomordentlig styrka och
stor borrhastighet,
samtidigt som
luftkonsumtionen är låg. Maskinen har
särskilt kommit till
användning vid gruvorna i
Arizona. En
jackhammer-modell 40 — visas i fig.
7 —-och väger densamma
23 kg (monterad på släde
är vikten 45 kg och
längden 990 cm med en total
frammatningslängd av 685
mm). Luftförbrukningen
uppgives vara 1,6 m3 pr
min. Maskinen är
kraftigt byggd och är
försedd med automatisk
olj-ning och särskild
anordning för renspolning av
borrhålet, vilket tillgår så,
att man då och då öppnar
en ventil varvid en extra
kvantitet komprimerad luft
släppes direkt ned genom
borrhålet. Handtaget på
maskinen är ihåligt och
tjänstgör som
oljebehållare. Enligt uppgift från
fabriken skall maskinens
ventil hava den hastigaste
rörelsen av alla ventiler på
marknaden och därigenom

Fig. 9.

möjliggöra mycket hastiga och starka slag av kolven.
Ventilen stänger lufttilloppet innan kolven nått
sitt nedersta läge och låter luften expandera i
cylindern. Ventil och ventilhus äro gjorda av stål.
Maskinen kan lätt monteras på en frammatningssläde
och användas som ortdrivningsmaskin -— se fig. 8 —.
En modell 40 snarlik typ är nr 36, vilken ävenledes
är en jackhammer, men väger endast 22 kg.
Slaglängden och kolvdiametern är 54 resp. 62 mm och
luftkonsumtionen uppgives till 1,5 m3 per, min.
Maskinens utseende och konstruktion framgår av fig.
9. Cochise Röck Drill Mfg. Co. tillverkat- även en
s. k. "stoper"-maskin i utseende påminnande om Atlas
Cyklop-maskiner, ehuru dock väsentliga konstruktiva
skillnader förefinnas. Maskinen är helt gjord av hejar
-smitt stål och tillverkarna göra anspråk på att
maskinen har exceptionellt stor borrningshastighet, låg
underhållskostnad, låg luftkonsumtion och är lätt att
rotera. Maskinen är försedd med automatisk oljning,
kontrollanordning för lufttrycket i matningscylindern
och en genialisk anordning för att hastigt kunna
utbyta eller rensa ett igensatt vattenrör. Maskinens
längd är 1 300 cm, vikt 34 kg och har "en
frammatningslängd av 600 cm. Utseende och konstruktion
framgår av fig. 10.

Handtaget för maskinens kringvridande är urborrat
och tjänstgör som behållare för oljan. Varje gång
trottelventilen öppnas, blandar sig olja med luften och
distribueras till maskinens alla delar. Luftregleringen
