28

TEKNISK TIDSKRIFT

2 febr. 1929

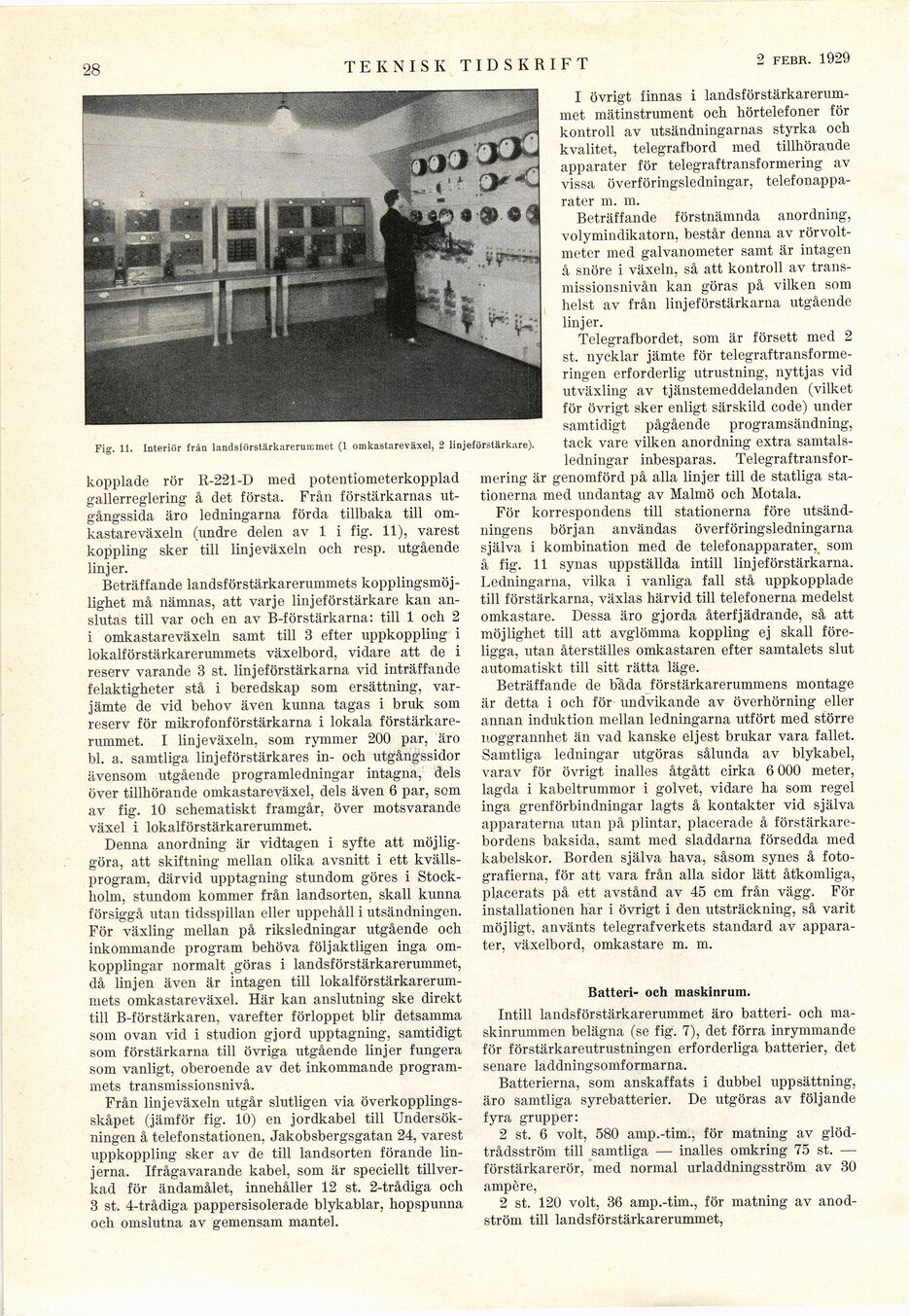

Fig. 11. Interiör från landsiörstärkareruinmet (1 omkastareväxel, 2 Iinjelörstärkare).

kopplade rör R-221-D med potentiometerkopplad
gallerreglering å det första. Från förstärkarnas
utgångssida äro ledningarna förda tillbaka till
om-kastareväxeln (undre delen av 1 i fig. 11), varest
koppling sker till linjeväxeln och resp. utgående
linjer.

Beträffande landsförstärkarerummets
kopplingsmöjlighet må nämnas, att varje linjeförstärkare kan
anslutas till var och en av B-förstärkarna: till 1 och 2
i omkastareväxeln samt till 3 efter uppkoppling i
lokalförstärkarerummets växelbord, vidare att de i
reserv varande 3 st. linjeförstärkarna vid inträffande
felaktigheter stå i beredskap som ersättning,
varjämte de vid behov även kunna tagas i bruk som
reserv för mikrofonförstärkarna i lokala
förstärkarerummet. I linjeväxeln, som rymmer 200 par, äro
bl. a. samtliga linjeförstärkares in- och utgångssidor
ävensom utgående programledningar intagna, dels
över tillhörande omkastareväxel, dels även 6 par, som
av fig. 10 schematiskt framgår, över motsvarande
växel i lokalförstärkarerummet.

Denna anordning är vidtagen i syfte att
möjliggöra, att skiftning mellan olika avsnitt i ett
kvälls-program. därvid upptagning stundom göres i
Stockholm, stundom kommer från landsorten, skall kunna
försiggå utan tidsspillan eller uppehåll i utsändningen.
För växling mellan på riksledningar utgående och
inkommande program behöva följaktligen inga
omkopplingar normalt göras i landsförstärkarerummet,
då linjen även är intagen till
lokalförstärkarerummets omkastareväxel. Här kan anslutning ske direkt
till B-förstärkaren. varefter förloppet blir detsamma
som ovan vid i studion gjord upptagning, samtidigt
som förstärkarna till övriga utgående linjer fungera
som vanligt, oberoende av det inkommande
programmets transmissionsnivå.

Från linjeväxeln utgår slutligen via
överkopplingsskåpet (jämför fig. 10) en jordkabel till
Undersökningen å telefonstationen, Jakobsbergsgatan 24, varest
uppkoppling sker av de till landsorten förande
linjerna. Ifrågavarande kabel, som är speciellt
tillverkad för ändamålet, innehåller 12 st. 2-trådiga och
3 st. 4-trådiga pappersisolerade blykablar, hopspunna
och omslutna av gemensam mantel.

I övrigt finnas i
landsförstärkarerummet mätinstrument och hörtelefoner för
kontroll av utsändningarnas styrka och
kvalitet, telegrafbord med tillhörande
apparater för telegraftransformering av
vissa överföringsledningar,
telefonapparater m. m.

Beträffande förstnämnda anordning,
volymindikatorn, består denna av
rörvoltmeter med galvanometer samt är intagen
å snöre i växeln, så att kontroll av
transmissionsnivån kan göras på vilken som
helst av från linjeförstärkarna utgående
linjer.

Telegrafbordet, som är försett med 2
st. nycklar jämte för
telegraftransforme-ringen erforderlig utrustning, nyttjas vid
utväxling av tjänstemeddelanden (vilket
för övrigt sker enligt särskild code) under
samtidigt pågående programsändning,
tack vare vilken anordning extra
samtalsledningar inbesparas.
Telegraftransformering är genomförd på alla linjer till de statliga
stationerna med undantag av Malmö och Motala.

För korrespondens till stationerna före
utsändningens början användas överföringsledningarna
själva i kombination med de telefonapparater, som
å fig. 11 synas uppställda intill linjeförstärkarna.
Ledningarna, vilka i vanliga fall stå uppkopplade
till förstärkarna, växlas härvid till telefonerna medelst
omkastare. Dessa äro gjorda återfjädrande, så att
möjlighet till att avglömma koppling ej skall
föreligga, utan återställes omkastaren efter samtalets slut
automatiskt till sitt rätta läge.

Beträffande de b"åda förstärkarerummens montage
är detta i och för undvikande av överhörning eller
annan induktion mellan ledningarna utfört med större
noggrannhet än vad kanske eljest brukar vara fallet.
Samtliga ledningar utgöras sålunda av blykabel,
varav för övrigt inalles åtgått cirka 6 000 meter,
lagda i kabeltrummor i golvet, vidare ha som regel
inga grenförbindningar lagts å kontakter vid själva
apparaterna utan på plintar, placerade å
förstärkare-bordens baksida, samt med sladdarna försedda med
kabelskor. Borden själva hava, såsom synes å
fotografierna, för att vara från alla sidor lätt åtkomliga,
placerats på ett avstånd av 45 cm från vägg. För
installationen har i övrigt i den utsträckning, så varit
möjligt, använts telegrafverkets standard av
apparater, växelbord, omkastare m. m.

Batteri- och maskinrum.

Intill landsförstärkarerummet äro batteri- och
maskinrummen belägna (se fig. 7), det förra inrymmande
för förstärkareutrustningen erforderliga batterier, det
senare laddningsomformarna.

Batterierna, som anskaffats i dubbel uppsättning,
äro samtliga syrebatterier. De utgöras av följande
fyra grupper:

2 st. 6 voit, 580 amp.-tim., för matning av
glödtrådsström till samtliga — inalles omkring 75 st. —
förstärkarerör, med normal urladdningsström av 30
ampère,

2 st. 120 voit, 36 amp.-tim., för matning av
anodström till landsförstärkarerummet,
