2 febr. 1929
ELEKTROTEKNIK
47

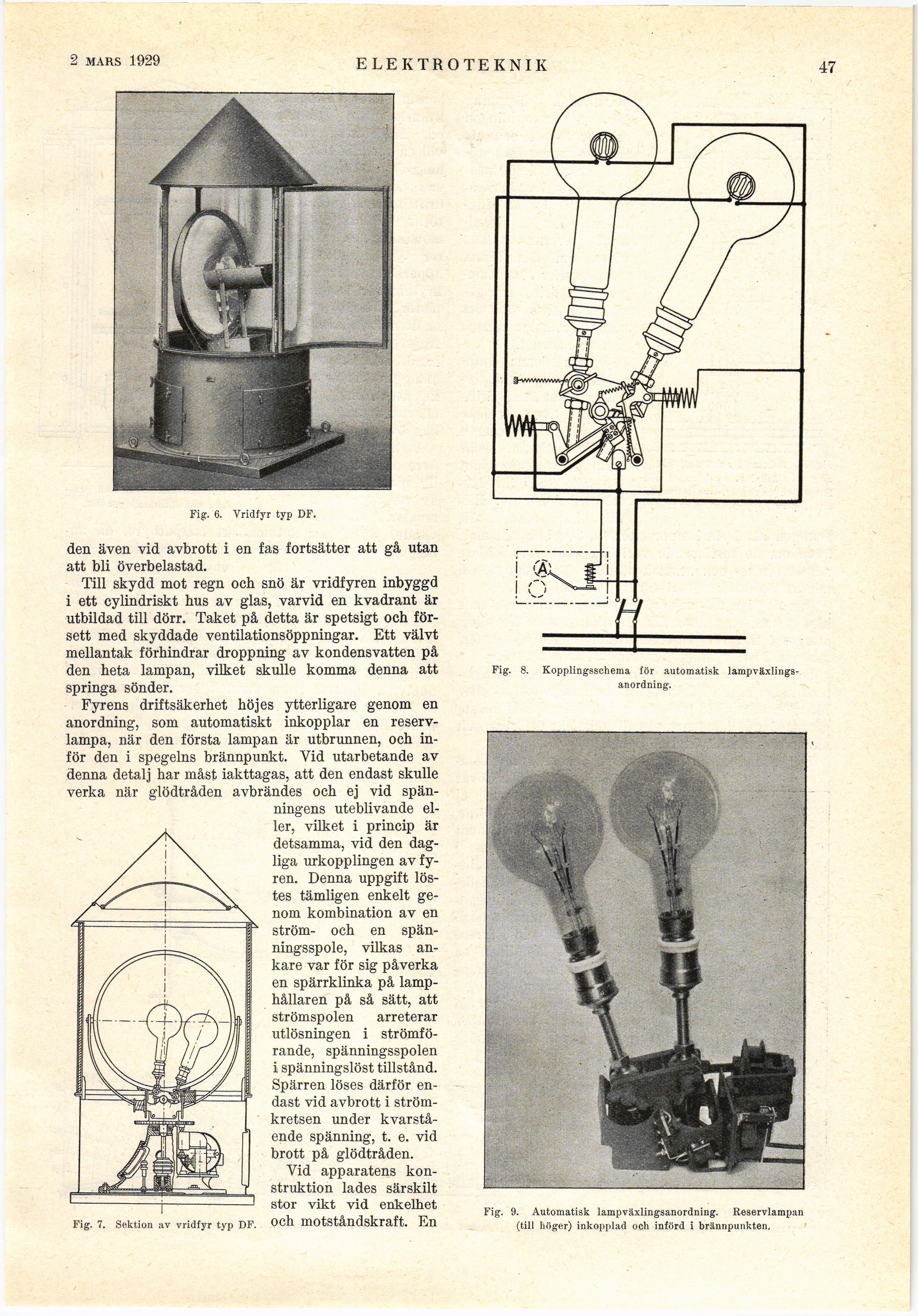

Fig. 6. Vridfyr typ DF.
den även vid avbrott i en fas fortsätter att gå utan
att bli överbelastad.
Till skydd mot regn och snö är vridfyren inbyggd
i ett cylindriskt hus av glas, varvid en kvadrant är
utbildad till dörr. Taket på detta är spetsigt och
försett med skyddade ventilationsöppningar. Ett välvt
mellantak förhindrar droppning av kondensvatten på
den heta lampan, vilket skulle komma denna att
springa sönder.
Fyrens driftsäkerhet höjes ytterligare genom en
anordning, som automatiskt inkopplar en
reservlampa, när den första lampan är utbrunnen, och
inför den i spegelns brännpunkt. Vid utarbetande av
denna detalj har måst iakttagas, att den endast skulle
verka när glödtråden avbrändes och ej vid
spänningens uteblivande
el-, ler, vilket i princip är
detsamma, vid den
dag-I liga urkopplingen av fy-
r—^ \ ren- Denna uppgift
lös-//"**" ! tes tämligen enkelt ge-
/ ! nom kombination av en
ström- och en
spänningsspole, vilkas
ankare var för sig påverka
en spärrklinka på
lamp-hållaren på så sätt, att
strömspolen arreterar
utlösningen i
strömförande, spänningsspolen
i spänningslöst tillstånd.
Spärren löses därför
endast vid avbrott i
strömkretsen under
kvarstående spänning, t. e. vid
brott på glödtråden.
Vid apparatens
konstruktion lades särskilt
stor vikt vid enkelhet
och motståndskraft. En
Fig. 8. Kopplingsschema för automatisk
lampväxlings-anordning.
Fig. 9. Automatisk lampväxlingsanordning. Reservlampan
(till höger) inkopplad och införd i brännpunkten.
Fig. 7. Sektion av vridfyr typ DF.
