64:
TEKNISK TIDSKRIFT
1 juni 1929

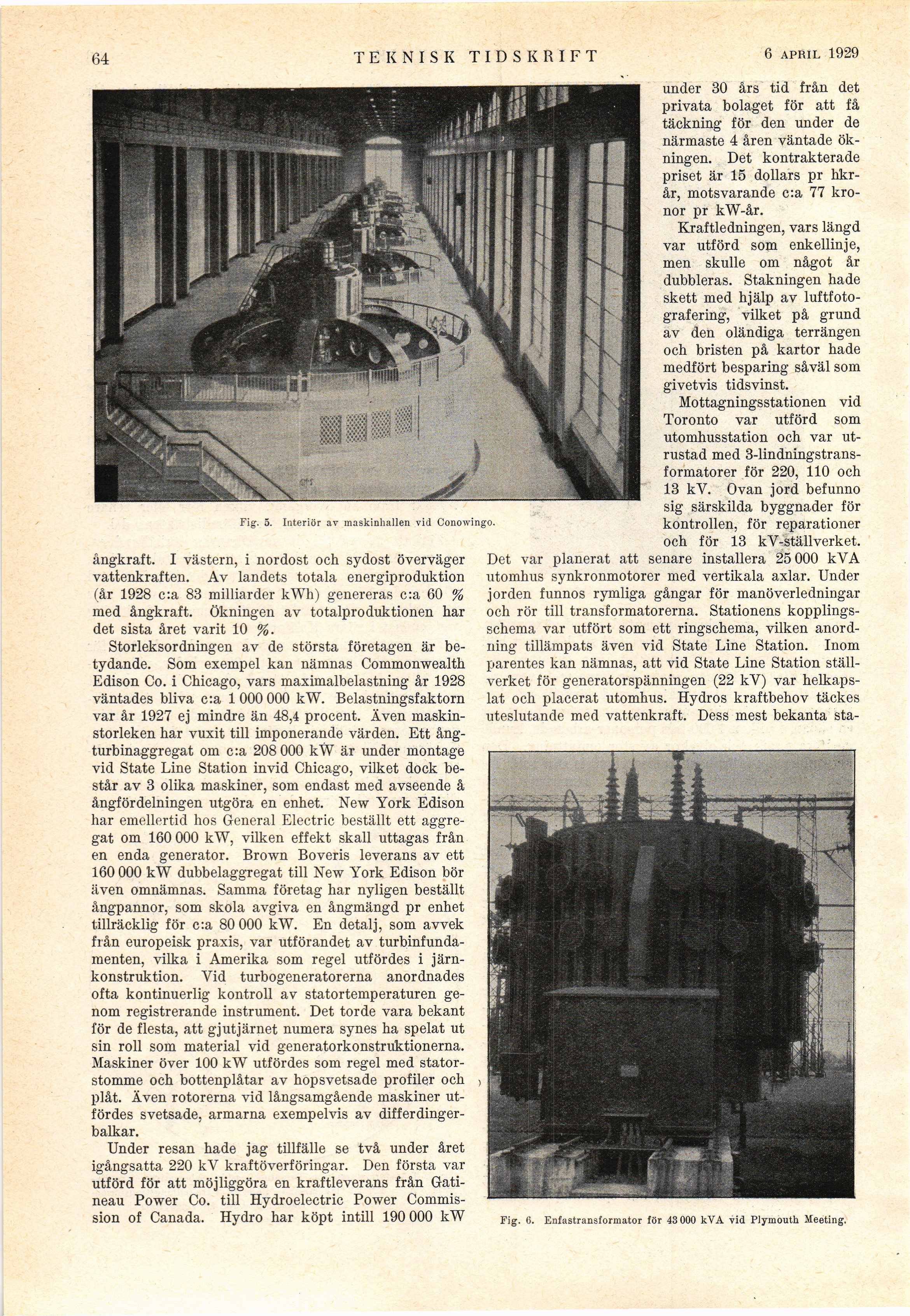

Fig. 5. Interiör a? maskinhallen vid Conowingo.
ångkraft. I västern, i nordost och sydost överväger
vattenkraften. Av landets totala energiproduktion
(år 1928 c:a 83 milliarder kWh) genereras c:a 60 %
med ångkraft. Ökningen av totalproduktionen har
det sista året varit 10 %.
Storleksordningen av de största företagen är
betydande. Som exempel kan nämnas Commonwealth
Edison Co. i Chicago, vars maximalbelastning år 1928
väntades bliva c:a 1 000 000 kW. Belastningsfaktorn
var år 1927 ej mindre än 48,4 procent. Även
maskinstorleken har vuxit till imponerande värden. Ett
ångturbinaggregat om c:a 208 000 kW är under montage
vid State Line Station invid Chicago, vilket dock
består av 3 olika maskiner, som endast med avseende å
ångfördelningen utgöra en enhet. New York Edison
har emellertid hos General Electric beställt ett
aggregat om 160 000 kW, vilken effekt skall uttagas från
en enda generator. Brown Boveris leverans av ett
160 000 kW dubbelaggregat till New York Edison bör
även omnämnas. Samma företag har nyligen beställt
ångpannor, som skola avgiva en ångmängd pr enhet
tillräcklig för c:a 80 000 kW. En detalj, som avvek
från europeisk praxis, var utförandet av
turbinfunda-menten, vilka i Amerika som regel utfördes i
järnkonstruktion. Yid turbogeneratorerna anordnades
ofta kontinuerlig kontroll av Statortemperaturen
genom registrerande instrument. Det torde vara bekant
för de flesta, att gjutjärnet numera synes ha spelat ut
sin roll som material vid generatorkonstruktionerna.
Maskiner över 100 kW utfördes som regel med
statorstomme och bottenplåtar av hopsvetsade profiler och
plåt. Även rotorerna vid långsamgående maskiner
utfördes svetsade, armarna exempelvis av
differdinger-balkar.
Under resan hade jag tillfälle se två under året
igångsatta 220 kV kraftöverföringar. Den första var
utförd för att möjliggöra en kraftleverans från
Gati-neau Power Co. till Hydroelectric Power
Commis-sion of Canada. Hydro har köpt intill 190 000 kW
under 30 års tid från det
privata bolaget för att få
täckning för den under de
närmaste 4 åren väntade
ökningen. Det kontrakterade
priset är 15 dollars pr
hkr-år, motsvarande c:a 77
kronor pr kW-år.
Kraftledningen, vars längd
var utförd som enkellinje,
men skulle om något år
dubbleras. Stakningen hade
skett med hjälp av
luftfotografering, vilket på grund
av den oländiga terrängen
och bristen på kartor hade
medfört besparing såväl som
givetvis tidsvinst.
Mottagningsstationen vid
Toronto var utförd som
utomhusstation och var
utrustad med
3-lindningstrans-formatorer för 220, 110 och
13 kV. Ovan jord befunno
sig särskilda byggnader för
kontrollen, för reparationer
och för 13 kV-ställverket.
Det var planerat att senare installera 25 000 kVA
utomhus synkronmotorer med vertikala axlar. Under
jorden funnos rymliga gångar för manöverledningar
och rör till transformatorerna. Stationens
kopplingsschema var utfört som ett ringschema, vilken
anordning tillämpats även vid State Line Station. Inom
parentes kan nämnas, att vid State Line Station
ställverket för generatorspänningen (22 kV) var
helkapslat och placerat utomhus. Hydros kraftbehov täckes
uteslutande med vattenkraft. Dess mest bekanta sta-
Fig. 6. Enfastransformator tör 43 000 kVA vid Plymouth Meeting.
