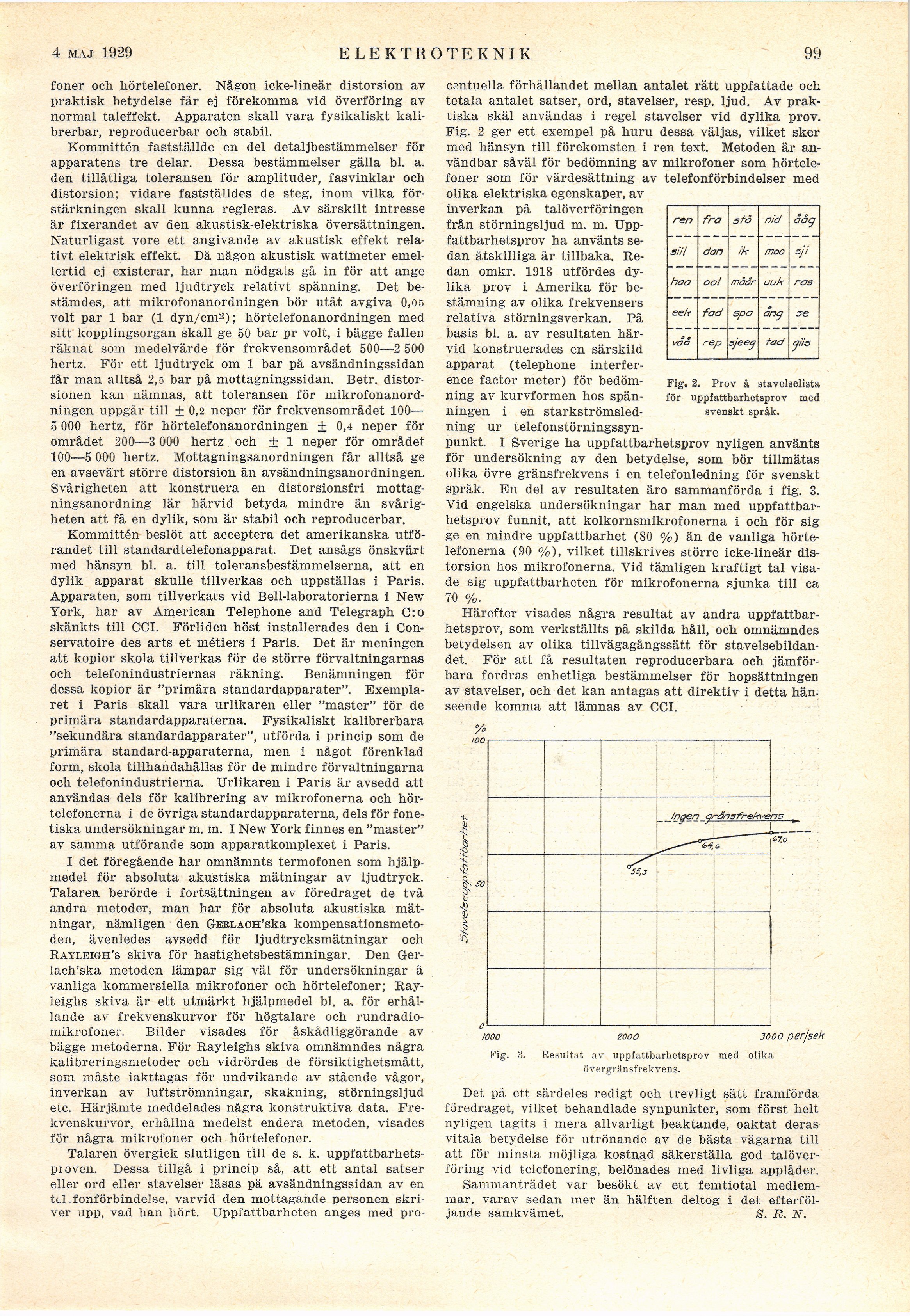

2 febr. 1929
ELEKTROTEKNIK
99
foner och hörtelefoner. Någon icke-lineär distorsion av
praktisk betydelse får ej förekomma vid överföring av
normal taleffekt. Apparaten skall vara fysikaliskt
kali-brerbar, reproducerbar och stabil.
Kommittén fastställde en del detaljbestämmelser för
apparatens tre delar. Dessa bestämmelser gälla bl. a.
den tiilåtliga toleransen för amplituder, fasvinklar och
distorsion; vidare fastställdes de steg, inom vilka
förstärkningen skall kunna regleras. Av särskilt intresse
är fixerandet av den akustisk-elektriska översättningen.
Naturligast vore ett angivande av akustisk effekt
relativt elektrisk effekt. Då någon akustisk wattmeter
emellertid ej existerar, har man nödgats gä in för att ånge
överföringen med ljudtryck relativt spänning. Det
bestämdes, att mikrofonanordningen bör utåt avgiva 0,05
voit par 1 bar (1 dyn/cm2); hörtelefonanordningen med
sitt kopplingsorgan skall ge 50 bar pr voit, i bägge fallen
räknat som medelvärde för frekvensområdet 500—2 500
hertz. För ett ljudtryck om 1 bar på avsändningssidan
får man alltså 2,5 bar på mottagningssidan. Betr.
distorsionen kan nämnas, att toleransen för
mikrofonanordningen uppgår till ± 0,2 neper för frekvensområdet 100—
5 000 hertz, för hörtelefonanordningen ± 0,4 neper för
området 200—3 000 hertz och ± 1 neper för området
100—5 OO’O hertz. Mottagningsanordningen får alltså ge
en avsevärt större distorsion än avsändningsanordningen.
Svårigheten att konstruera en distorsionsfri
mottagningsanordning lär härvid betyda mindre än
svårigheten att få en dylik, som är stabil och reproducerbar.
Kommittén beslöt att acceptera det amerikanska
utförandet till standardtelefonapparat. Det ansågs önskvärt
med hänsyn bl. a. till toleransbestämmelserna, att en
dylik apparat skulle tillverkas och uppställas i Paris.
Apparaten, som tillverkats vid Bell-laboratorierna i New
York, har av American Telephone and Telegraph C: o
skänkts till CCI. Förliden höst installerades den i
Con-servatoire des arts et métiers i Paris. Det är meningen
att kopior skola tillverkas för de större förvaltningarnas
och telefonindustriernas räkning. Benämningen för
dessa kopior är "primära standardapparater".
Exemplaret i Paris skall vara urlikaren eller "master" för de
primära standardapparaterna. Fysikaliskt kalibrerbara
"sekundära standardapparater", utförda i princip som de
primära standard-apparaterna, men i något förenklad
form, skola tillhandahållas för de mindre förvaltningarna
och telefonindustrierna. Urlikaren i Paris är avsedd att
användas dels för kalibrering av mikrofonerna och
hörtelefonerna i de övriga standardapparaterna, dels för
fonetiska undersökningar m. m. I New York finnes en "master"
av samma utförande som apparatkomplexet i Paris.
I det föregående har omnämnts termofonen som
hjälpmedel för absoluta akustiska mätningar av ljudtryck.
Talaren berörde i fortsättningen av föredraget de två
andra metoder, man har för absoluta akustiska
mätningar, nämligen den GERLACH’ska
kompensationsmetoden, ävenledes avsedd för ljudtrycksmätningar och
Rayi,eigh’s skiva för hastighetsbestämningar. Den
Ger-lach’ska metoden lämpar sig väl för undersökningar ä
vanliga kommersiella mikrofoner och hörtelefoner;
Ray-leighs skiva är ett utmärkt hjälpmedel bl. a, för
erhållande av frekvenskurvor för högtalare och
rundradiomikrofoner. Bilder visades för åskådliggörande av
bägge metoderna. För Rayleighs skiva omnämndes några
kalibreringsmetoder och vidrördes de försiktighetsmått,
som måste iakttagas för undvikande av stående vågor,
inverkan av luftströmningar, skakning, störningsljud
etc. Härjämte meddelades några konstruktiva data.
Frekvenskurvor, erhållna medelst endera metoden, visades
för några mikrofoner och hörtelefoner.
Talaren övergick slutligen till de s. k.
uppfattbarhets-piovcn. Dessa tillgå i princip så, att ett antal satser
eller ord eller stavelser läsas på avsändningssidan av en
tfcl-fonförbindelse, varvid den mottagande personen
skriver upp, vad han hört. Uppfattbarheten anges med pro-
centuella förhållandet mellan antalet rätt uppfattade och
totala antalet satser, ord, stavelser, resp. ljud. Av
praktiska skäl användas i regel stavelser vid dylika prov.
Fig. 2 ger ett exempel på huru dessa väljas, vilket sker
med hänsyn till förekomsten i ren text. Metoden är
användbar såväl för bedömning av mikrofoner som
hörtelefoner som för värdesättning av telefonförbindelser med
olika elektriska egenskaper, av
inverkan på talöverföringen
från störningsljud m. m.
Upp-fattbarhetsprov ha använts
sedan åtskilliga år tillbaka.
Redan omkr. 1918 utfördes
dylika prov i Amerika för
bestämning av olika frekvensers
relativa störningsverkan. På
basis bl. a. av resultaten
härvid konstruerades en särskild
apparat (telephone
interfer-ence factor meter) för
bedömning av kurvformen hos
spänningen i en
starkströmsledning ur
telefonstörningssyn-punkt. I Sverige ha uppfattbarhetsprov nyligen använts
för undersökning av den betydelse, som bör tillmätas
olika övre gränsfrekvens i en telefonledning för svenskt
språk. En del av resultaten äro sammanförda i fig. 3.
Vid engelska undersökningar har man med
uppfattbarhetsprov funnit, att kolkornsmikrofonerna i och för sig
ge en mindre uppfattbarhet (80 %) än de vanliga
hörtelefonerna (90 %), vilket tillskrives större icke-lineär
distorsion hos mikrofonerna. Vid tämligen kraftigt tal
visade sig uppfattbarheten för mikrofonerna sjunka till ca
70 %.
Härefter visades några resultat av andra
uppfattbarhetsprov, som verkställts på skilda håll, och omnämndes
betydelsen av olika tillvägagångssätt för
stavelsebildandet. För att få resultaten reproducerbara och
jämförbara fordras enhetliga bestämmelser för hopsättningen
av stavelser, och det kan antagas att direktiv i detta
hänseende komma att lämnas av CCI.
’A
mo looo 3000 per/sek
Fig. 3. Resultat av uppfattbarhetsprov med olika
övergräüsfrekvens.
Det pä ett särdeles redigt och trevligt sätt framförda
föredraget, vilket behandlade synpunkter, som först helt
nyligen tagits i mera allvarligt beaktande, oaktat deras
vitala betydelse för utrönande av de bästa vägarna till
att för minsta möjliga kostnad säkerställa god
talöverföring vid telefonering, belönades med livliga applåder.
Sammanträdet var besökt av ett femtiotal
medlemmar, varav sedan mer än hälften deltog i det
efterföljande samkvämet. s. b. n.
Fig. 2. Prov å stavelselista
för uppfattbarhetsprov med
svenskt språk.
