2 febr. 1929
ELEKTROTEKNIK
137
_Z" A .
zfv? e/ /isc?rc75/<?
T rr) __
Z>7 ffl/ /vC7 ZoS/<p
1/
G/, /i^o/os/g
7~r~e -/-<J.3/g>
En motståndstråd eller kabel i varje rörsträng, varannan med dubbelt så stort motstånd som de övriga.
ö~> e/ Ac^j/y
zr rn
/Try e/ /isa/b^/e?
2T /
Zv? c/ AsoÆz5/<p
7/-c=/C>.5/<?
TT-Gi^os/g
Två motståndstrådar; två entrådiga kablar eller en tvåtrådig kabel i varje rörsträng; den ena motståndstråden med dubbelt så stort motstånd
som den andra.
cv7? fx-jn/rbf-^cjrypr /tsrjj^wm

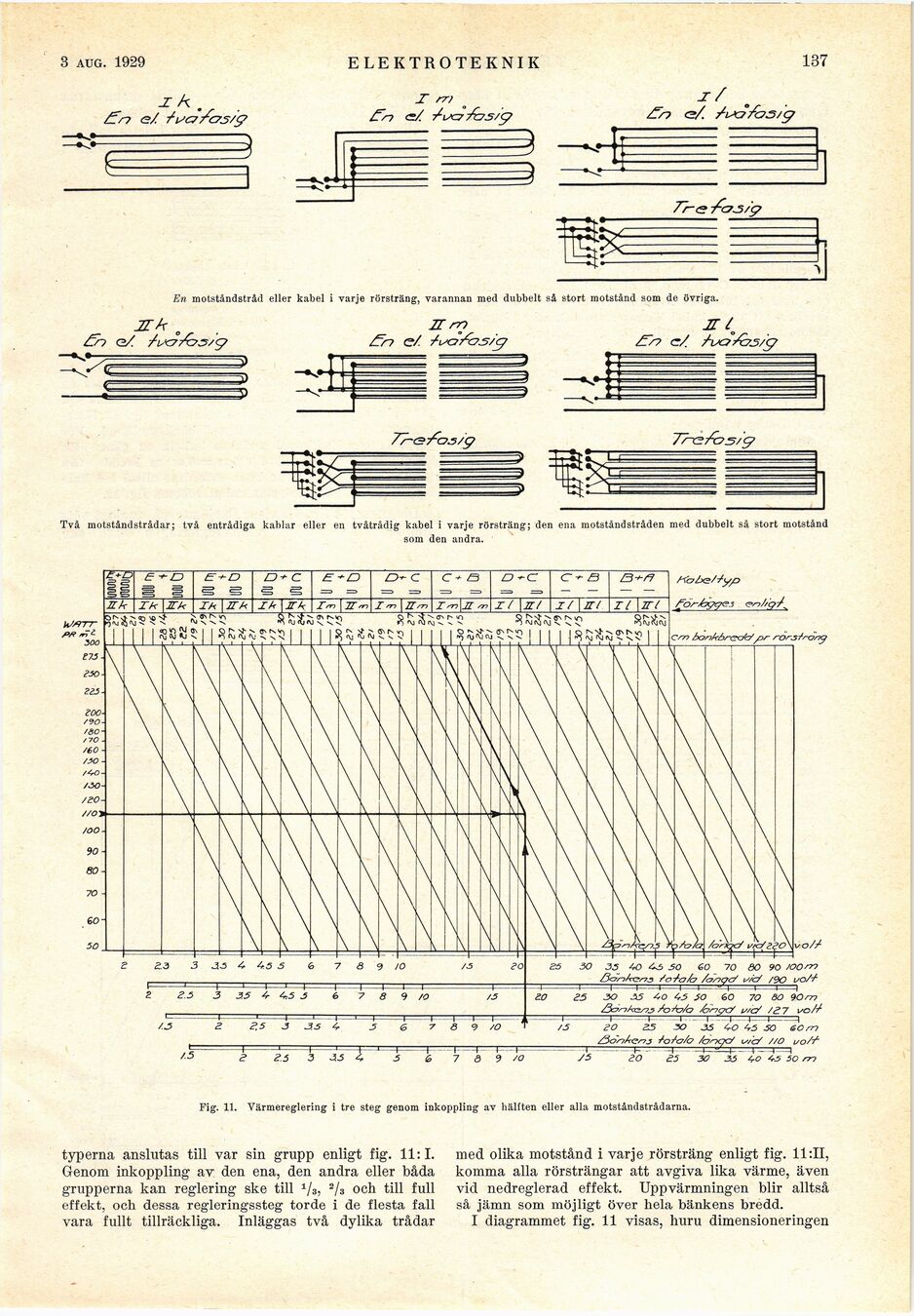

Fig. 11. Värmereglering i tre steg genom inkoppling av hälften eller alla motståndstrådarna.
typerna anslutas till var sin grupp enligt fig. 11:1.
Genom inkoppling av den ena, den andra eller båda
grupperna kan reglering ske till 1/3, 2/3 och till full
effekt, och dessa regleringssteg torde i de flesta fall
vara fullt tillräckliga. Inläggas två dylika trådar
med olika motstånd i varje rörsträng enligt fig. 11:11,
komma alla rörsträngar att avgiva lika värme, även
vid nedreglerad effekt. Uppvärmningen blir alltså
så jämn som möjligt över hela bänkens bredd.
I diagrammet fig. 11 visas, huru dimensioneringen
