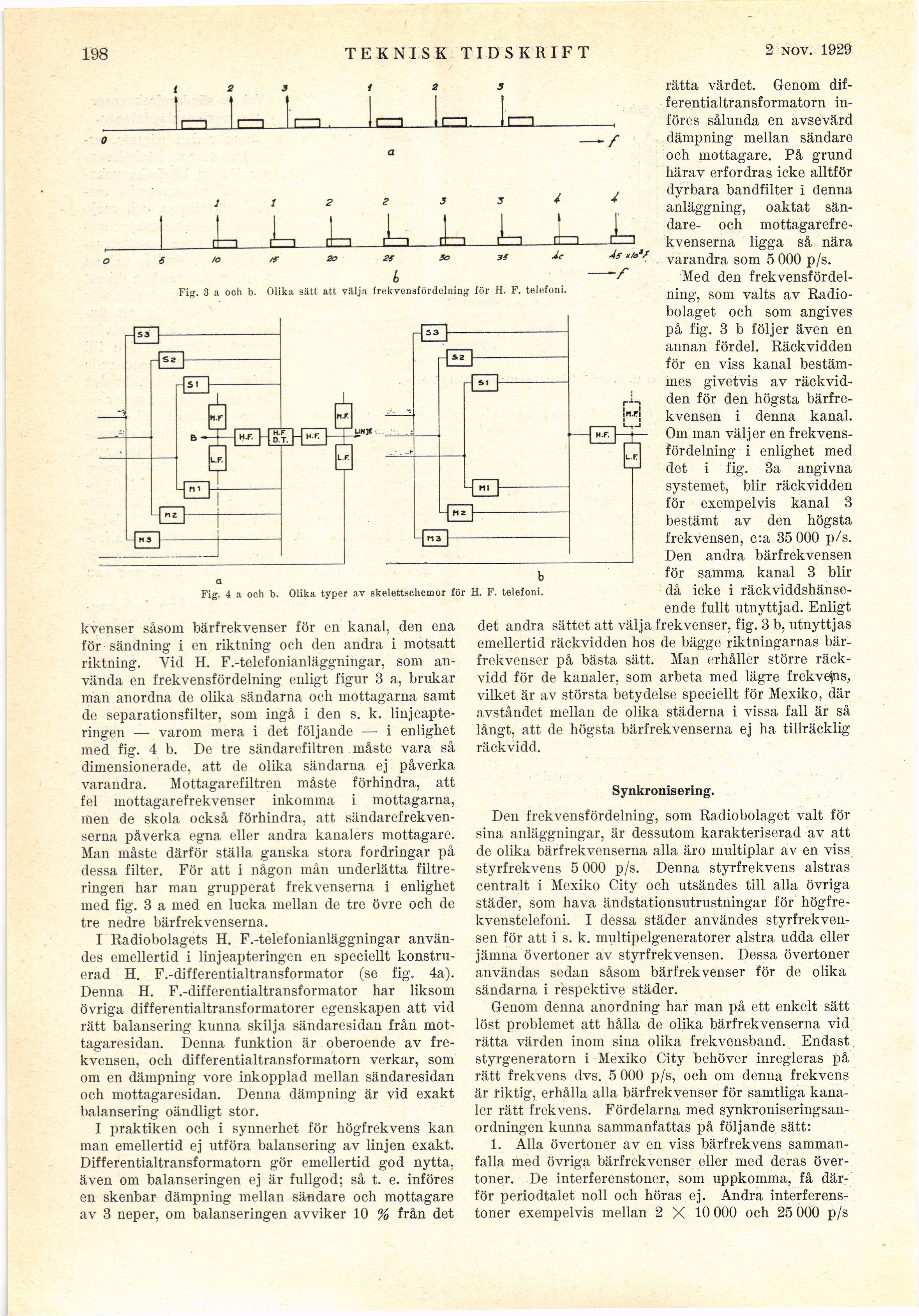

198
TEKNISK TIDSKRIFT
7 sept. 1929
i
Fig. 3 a och b. Olika sätt att välja frekvensfördelning för H. F. telefoni.
Ås x/e’/
Fig. 4 a och b. Olika typer av skelettschemor för H. F. telefoni.
kvenser såsom bärfrekvenser för en kanal, den ena
för sändning i en riktning och den andra i motsatt
riktning. Vid H. F.-telefonianläggningar, som
använda en frekvensfördelning enligt figur 3 a, brukar
man anordna de olika sändarna och mottagarna samt
de separationsfilter, som ingå i den s. k.
linjeapte-ringen — varom mera i det följande — i enlighet
med fig. 4 b. De tre sändarefiltren måste vara så
dimensionerade, att de olika sändarna ej påverka
varandra. Mottagarefiltren måste förhindra, att
fel mottagarefrekvenser inkomma i mottagarna,
men de skola också förhindra, att
sändarefrekvenserna påverka egna eller andra kanalers mottagare.
Man måste därför ställa ganska stora fordringar på
dessa filter. För att i någon mån underlätta
filtreringen har man grupperat frekvenserna i enlighet
med fig. 3 a med en lucka mellan de tre övre och de
tre nedre bärfrekvenserna.
I Radiobolagets H. F.-telefonianläggningar
användes emellertid i linjeapteringen en speciellt
konstruerad H. F.-differentialtransformator (se fig. 4a).
Denna H. F.-differentialtransformator har liksom
övriga differentialtransformatorer egenskapen att vid
rätt balansering kunna skilja sändaresidan från
mottagaresidan. Denna funktion är oberoende av
frekvensen, och differentialtransformatorn verkar, som
om en dämpning vore inkopplad mellan sändaresidan
och mottagaresidan. Denna dämpning är vid exakt
balansering oändligt stor.
I praktiken och i synnerhet för högfrekvens kan
man emellertid ej utföra balansering av linjen exakt.
Differentialtransformatorn gör emellertid god nytta,
även om balanseringen ej är fullgod; så t. e. införes
en skenbar dämpning mellan sändare och mottagare
av 3 neper, om balanseringen avviker 10 % från det
rätta värdet. Genom
differentialtransformatorn införes sålunda en avsevärd
dämpning mellan sändare
och mottagare. På grund
härav erfordras icke alltför
dyrbara bandfilter i denna
anläggning, oaktat
sändare- och
mottagarefrekvenserna ligga så nära
varandra som 5 000 p/s.
Med den
frekvensfördelning, som valts av
Radio-bolaget och som angives
på fig. 3 b följer även en
annan fördel. Räckvidden
för en viss kanal
bestämmes givetvis av
räckvidden för den högsta
bärfrekvensen i denna kanal.
Om man väljer en
frekvensfördelning i enlighet med
det i fig. 3a angivna
systemet, blir räckvidden
för exempelvis kanal 3
bestämt av den högsta
frekvensen, c:a 35 000 p/s.
Den andra bärfrekvensen
för samma kanal 3 blir
då icke i
räckviddshänseende fullt utnyttjad. Enligt
det andra sättet att välja frekvenser, fig. 3 b, utnyttjas
emellertid räckvidden hos de bägge riktningarnas
bärfrekvenser på bästa sätt. Man erhåller större
räckvidd för de kanaler, som arbeta med lägre frekvens,
vilket är av största betydelse speciellt för Mexiko, där
avståndet mellan de olika städerna i vissa fall är så
långt, att de högsta bärfrekvenserna ej ha tillräcklig
räckvidd.
Synkronisering.
Den frekvensfördelning, som Radiobolaget valt för
sina anläggningar, är dessutom karakteriserad av att
de olika bärfrekvenserna alla äro multiplar av en viss
styrfrekvens 5 000 p/s. Denna styrfrekvens alstras
centralt i Mexiko City och utsändes till alla övriga
städer, som hava ändstationsutrustningar för
högfrekvenstelefoni. I dessa städer, användes
styrfrekvensen för att i s. k. multipelgeneratorer alstra udda eller
jämna övertoner av styrfrekvensen. Dessa övertoner
användas sedan såsom bärfrekvenser för de olika
sändarna i respektive städer.
Genom denna anordning har man på ett enkelt sätt
löst problemet att hålla de olika bärfrekvenserna vid
rätta värden inom sina olika frekvensband. Endast
styrgeneratorn i Mexiko City behöver inregleras på
rätt frekvens dvs. 5 000 p/s, och om denna frekvens
är riktig, erhålla alla bärfrekvenser för samtliga
kanaler rätt frekvens. Fördelarna med
synkroniseringsanordningen kunna sammanfattas på följande sätt:
1. Alla övertoner av en viss bärfrekvens
sammanfalla med övriga bärfrekvenser eller med deras
övertoner. De interferenstoner, som uppkomma, få
därför periodtalet noll och höras ej. Andra
interferenstoner exempelvis mellan 2 X 10 000 och 25 000 p/s
