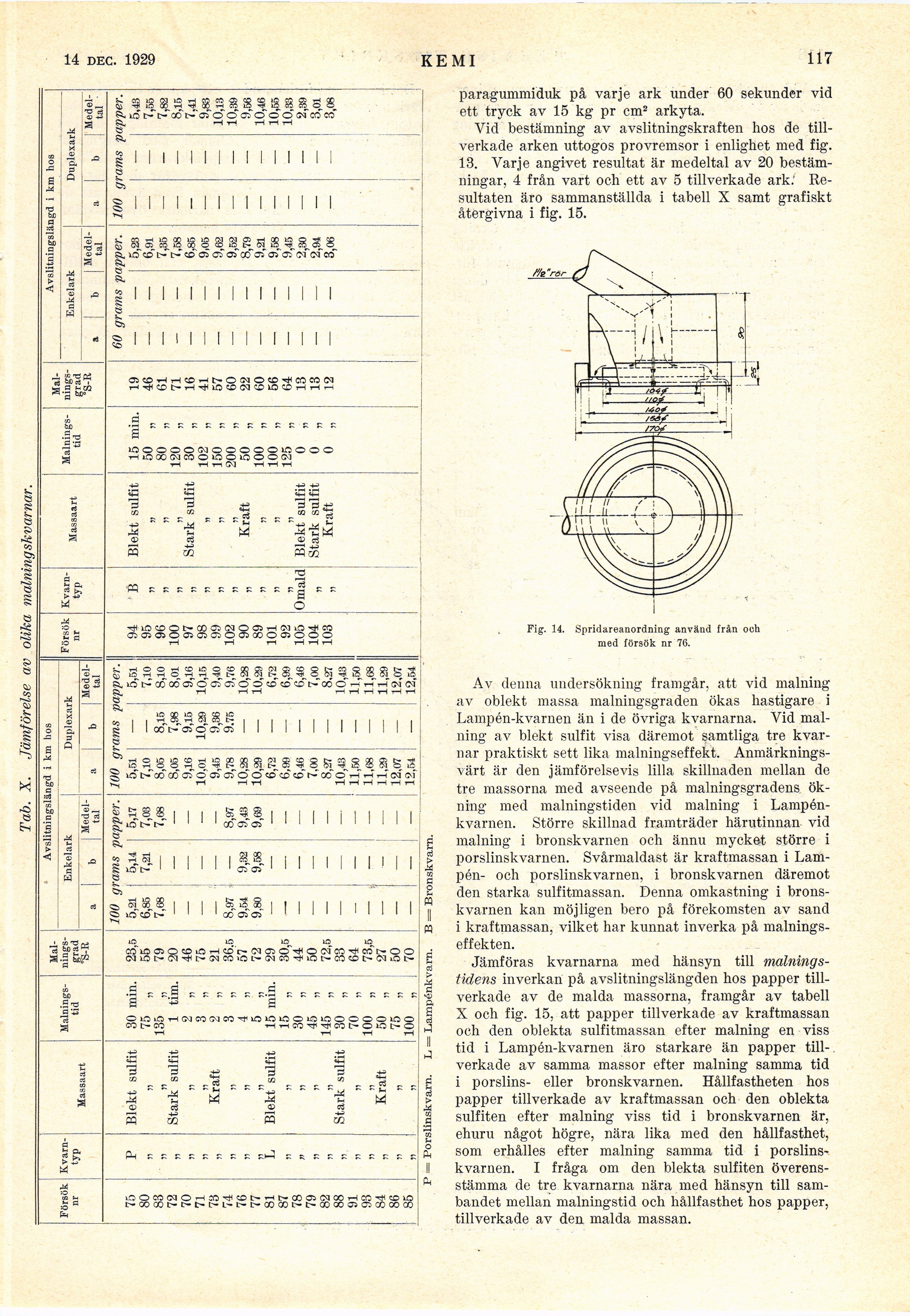

Tab. X. Jämförelse av olika målningskvarnar.
Mal- Avslitningslängd i km hos Mal- Avslitningslängd i km hos
Försök nr [-Kvarntyp-] {+Kvarn- typ+} Massaart [-Malningstid nmgs-grad-] {+Malnings- tid nmgs- grad+} Enkelark Duplexark Försök nr [-Kvarntyp-] {+Kvarn- typ+} Massaart [-Malningstid nings-grad-] {+Malnings- tid nings- grad+} °S-R Enkelark Duplexark
°S-R a b [-Medeltal-] {+Medel- tal+} a b [-Medeltal-] {+Medel- tal+} a b [-Medeltal-] {+Medel- tal+} a b [-Medeltal-] {+Medel- tal+} ■
100 grams papper. 100 grams papper. 60 grams papper. 100 grams papper.
75 P Blekt sulfit 30 min. 23,5 5,21 5,14 5,17 5,51 — 5,51 94 B Blekt sulfit 15 min. 19 — — 5,23 — — 5,43
80 „ „ 75 „ 55 6,85 7,21 7,03 7,10 — 7,10 | 95 „ „ 50 „ 46 — — 6,91 — — 7,55
83 „ „ 135 „ 79 7,68 — 7,68 8,05 8,15 8,10 I 96 „ „ 80 „ 61 — — 7,35 — - 7,82
72 „ Stark sulfit 1 tim. 20 — — — 8,05 7,98 8,01 100 „ „ 120 71 - — 7,58 — — 8,15
70 „ „ 2 „ 46 — — — 9,16 9,15 9,16 97 „ Stark sulfit 30 „ 16 — — 6,85 - — 7,41
71 ,, ,, 3 „ 75 — — - 10,oi 10,29 10,15 98 „ „ 102 „ 41 — — 9,05 — — 9!83
73 „ Kraft 2 „ 21 — ; — - 9,45 9,36 9,40 99 „ „ 150 „ 57 - — 9,62 - — 10,is
74 „ „ 3 „ 36,5 8,97 — 8,97 9,78 9.75 9,76 102 „ „ 200 „ 60 — — 9,52 — — 10,39
76 „ „ 4 „ 57 9,54 9,32 9,43 10,28 — 10,28 90 „ Kraft 50 „ 22 — — 8,79 — — 9,56
77 „ 5 „ 72 9,80 9,58 9,69 10,29 — 10,29 89 „ „ 100 „ 60 — — 9,21 — — 10,46
81 L Blekt sulfit 15 min. 29 - — — 6,72 — 6,72 101 „ „ 100 „ 56 — — 9,58 — — 10,55
87 „ „ 15 „ 30,5 — — - 6,99 — 6,99 92 „ „ 125 64 — — 9,45 — - 10,33
78 „ „ 30 „ 44 — — — 6,4« — 6,4ß 105 Omald Blekt sulfit O „ 13 — — 2,30 — — 2,39
79 „ „ 45 „ 50 — — — 7,oo — 7,oo 104 „ Stark sulfit O „ 13 — — 2,94 — — 3,oi
82 „ „ 145 „ 72,5 - - — 8,27 — 8,27 103 „ Kraft O „ 12 — - 3,06 — - 3,08
88 „ Stark sulfit 30 „ 33 — I — —- 10,43 — 10,43
91 „ „ 70 „ 64 - I — — 11,50 — 11,50
93 „ „ 100 „ 73,5 — — — 11,68 — 11,68
84 „ Kraft 50 „ 27 — - — 11,29 — 11,29
86 „ „ 75 „ 50 — — — 12,07 — 12,07
85 ______„________100 .. 70 —__— — 12,54 — 12.51 _
P = Porslinskvarn. L = Lampénkvarn. B = Bronskvarn.
paragummiduk på varje ark under 60 sekunder vid
ett tryck av 15 kg pr cm2 arkyta.
Vid bestämning av avslitningskraften hos de
tillverkade arken uttogos provremsor i enlighet med fig.
13. Varje angivet resultat är medeltal av 20
bestämningar, 4 från vart och ett av 5 tillverkade ark.
Resultaten äro sammanställda i tabell X samt grafiskt
återgivna i fig. 15.
i
Fig. 14. Spridareanordning använd från och
med försök nr 76.
Av denna undersökning framgår, att vid målning
av oblekt massa malningsgraden ökas hastigare i
Lampén-kvarnen än i de övriga kvarnarna. Vid
målning av blekt sulfit visa däremot samtliga tre
kvarnar praktiskt sett lika malningseffekt.
Anmärkningsvärt är den jämförelsevis lilla skillnaden mellan de
tre massorna med avseende på malningsgradens
ökning med malningstiden vid målning i
Lampén-kvarnen. Större skillnad framträder härutinnan vid
målning i bronskvarnen och ännu mycket större i
porslinskvarnen. Svårmaldast är kraftmassan i
Lam-pén- och porslinskvarnen, i bronskvarnen däremot
den starka sulfitmassan. Denna omkastning i
bronskvarnen kan möjligen bero på förekomsten av sand
i kraftmassan, vilket har kunnat inverka på
målnings-effekten.
Jämföras kvarnarna med hänsyn till
målnings-tidens inverkan på avslitningslängden hos papper
tillverkade av de malda massorna, framgår av tabell
X och fig. 15, att papper tillverkade av kraftmassan
och den oblekta sulfitmassan efter målning en viss
tid i Lampén-kvarnen äro starkare än papper
tillverkade av samma massor efter målning samma tid
i porslins- eller bronskvarnen. Hållfastheten hos
papper tillverkade av kraftmassan och den oblekta
sulfiten efter målning viss tid i bronskvarnen är,
ehuru något högre, nära lika med den hållfasthet,
som erhålles efter målning samma tid i
porslinskvarnen. I fråga om den blekta sulfiten
överensstämma de tre kvarnarna nära med hänsyn till
sambandet mellan malningstid och hållfasthet hos papper,
tillverkade av dea malda massan.
