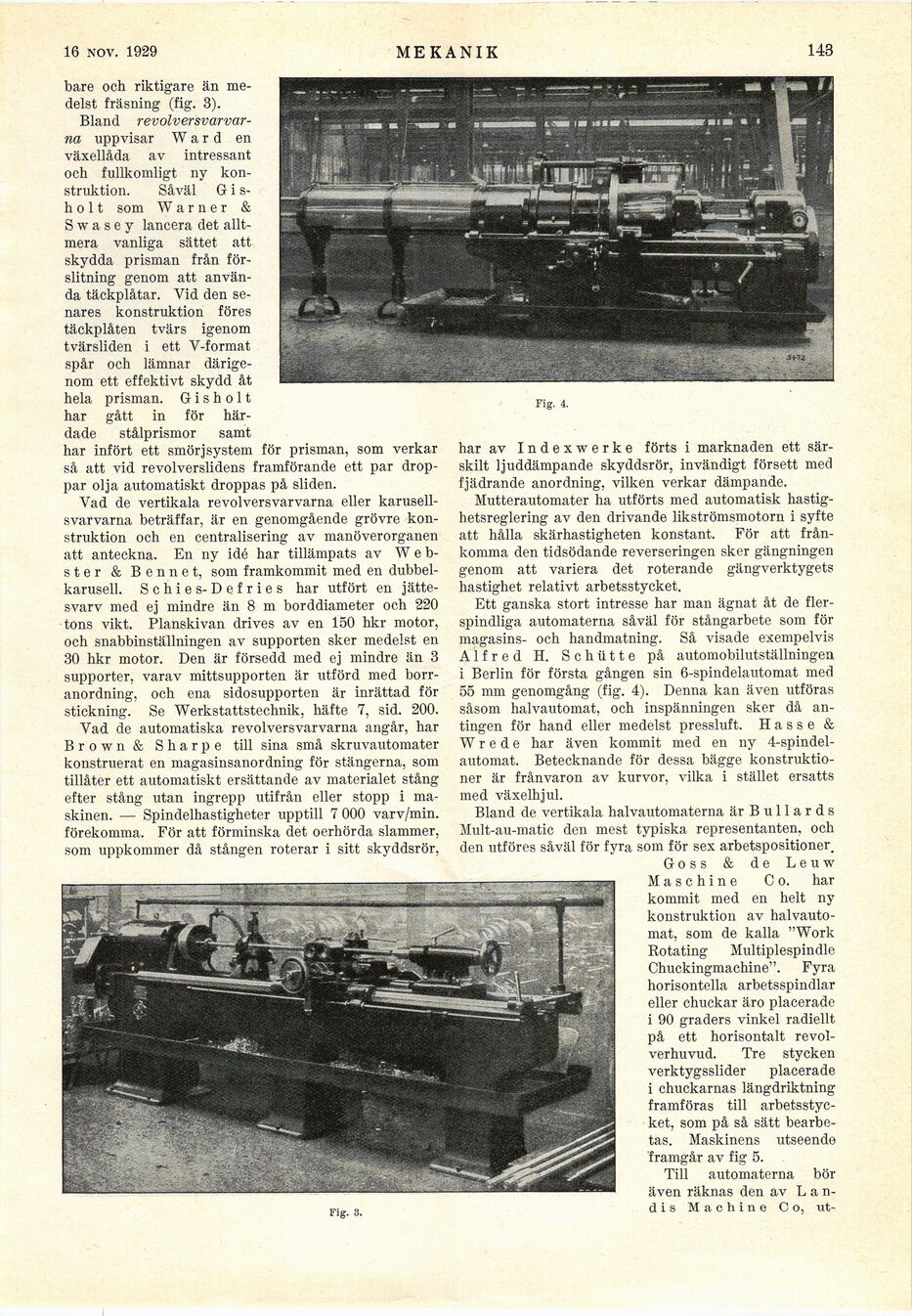

145 juni 1929
mekanik
bare och riktigare än
medelst fräsning (fig. 3).
Bland
revolversvarvarna uppvisar Ward en
växellåda av intressant
och fullkomligt ny
konstruktion. Såväl G i
s-h o 11 som Warner &
S w a s e y lancera det
alltmera vanliga sättet att
skydda prisman från
förslitning genom att
använda täckplåtar. Vid den
senares konstruktion föres
täckplåten tvärs igenom
tvärsliden i ett V-format
spår och lämnar
därigenom ett effektivt skydd åt
hela prisman. G i s h o 11
har gått in för
härdade stålprismor samt
har infört ett smörjsystem för prisman, som verkar
så att vid revolverslidens framförande ett par
droppar olja automatiskt droppas på sliden.
Vad de vertikala revolversvarvarna eller
karusellsvarvarna beträffar, är en genomgående grövre
konstruktion och en centralisering av manöverorganen
att anteckna. En ny idé har tillämpats av W e
fester & Bennet, som framkommit med en
dubbelkarusell. Schies-Defries har utfört en
jätte-svarv med ej mindre än 8 m borddiameter och 220
tons vikt. Planskivan drives av en 150 hkr motor,
och snabbinställningen av supporten sker medelst en
30 hkr motor. Den är försedd med ej mindre än 3
supporter, varav mittsupporten är utförd med
borranordning, och ena sidosupporten är inrättad för
stickning. Se Werkstattstechnik, häfte 7, sid. 200.
Vad de automatiska revolversvarvarna angår, har
Brown & Sharp e till sina små skruvautomater
konstruerat en magasinsanordning för stängerna, som
tillåter ett automatiskt ersättande av materialet stång
efter stång utan ingrepp utifrån eller stopp i
maskinen. — Spindelhastigheter upptill 7 000 varv/min.
förekomma. För att förminska det oerhörda slammer,
som uppkommer då stången roterar i sitt skyddsrör,
rig. s.
Fig. 4.
har av Indexwerke förts i marknaden ett
särskilt ljuddämpande skyddsrör, invändigt försett med
fjädrande anordning, vilken verkar dämpande.
Mutterautomater ha utförts med automatisk
hastighetsreglering av den drivande likströmsmotorn i syfte
att hålla skärhastigheten konstant. För att
från-komma den tidsödande reverseringen sker gängningen
genom att variera det roterande gängverktygets
hastighet relativt arbetsstycket.
Ett ganska stort intresse har man ägnat åt de
fler-spindliga automaterna såväl för stångarbete som för
magasins- och handmatning. Så visade exempelvis
Alfred H. Schütte på automobilutställningen
i Berlin för första gången sin 6-spindelautomat med
55 mm genomgång (fig. 4). Denna kan även utföras
såsom halvautomat, och inspänningen sker då
antingen för hand eller medelst pressluft. Hasse &
Wrede har även kommit med en ny
4-spindel-automat. Betecknande för dessa bägge
konstruktioner är frånvaron av kurvor, vilka i stället ersatts
med växelhjul.
Bland de vertikala halvautomaterna ärBullards
Mult-au-matic den mest typiska representanten, och
den utföres såväl för fyra som för sex arbetspositioner
Goss & de Leuw
Maschine Co. har
kommit med en helt ny
konstruktion av
halvautomat, som de kalla "Work
Rotating Multiplespindle
Chuckingmachine". Fyra
horisontella arbetsspindlar
eller chuckar äro placerade
i 90 graders vinkel radiellt
på ett horisontalt
revolverhuvud. Tre stycken
verktygsslider placerade
i chuckarnas längdriktning
framföras till
arbetsstycket, som på så sätt
bearbetas. Maskinens utseende
framgår av fig 5.
Till automaterna bör
även räknas den av L a
n-dis Machine Co, ut-
