21 dec. 1929
mekanik
159

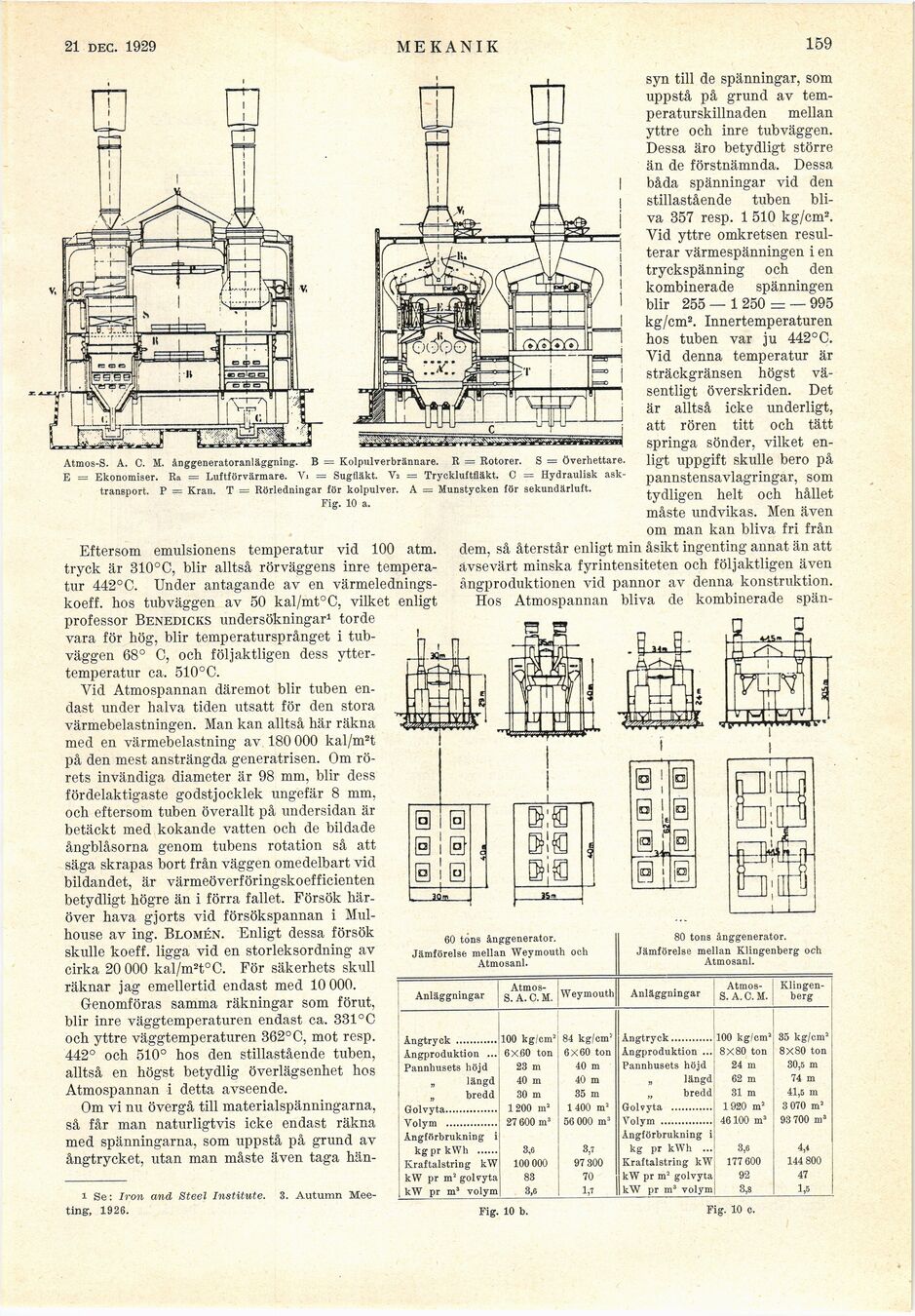

Atmos-S. A. C. M. ånggeneratoranläggning. b - Kolpulverbrännare. R = Rotorer. S = överhettare.
E = Ekonomiser. Ra = Luftförvärmare. Vi = Sugfläkt. Vj = Tryckluftfläkt. C = Hydraulisk
asktransport. P — Krän. T — Rörledningar för kolpulver. A — Munstycken för sekundärluft.
Fig. 10 a.
Eftersom emulsionens temperatur vid 100 atm.
tryck är 310°C, blir alltså rörväggens inre
temperatur 442°C. Under antagande av en
värmelednings-koeff. hos tub väggen av 50 kal/mt°C, vilket enligt
professor Benedicks undersökningar1 torde
vara för hög, blir temperatursprånget i
tubväggen 68° C, och följaktligen dess
ytter-temperatur ca. 510°C.
Yid Atmospannan däremot blir tuben
endast under halva tiden utsatt för den stora
värmebelastningen. Man kan alltså här räkna
med en värmebelastning av 180 000 kal/m2t
på den mest ansträngda generatrisen. Om
rörets invändiga diameter är 98 mm, blir dess
fördelaktigaste godstjocklek ungefär 8 mm.
och eftersom tuben överallt på undersidan är
betäckt med kokande vatten och de bildade
ångblåsorna genom tubens rotation så att
säga skrapas bort från väggen omedelbart vid
bildandet, är värmeöverföringskoefficienten
betydligt högre än i förra fallet. Försök
häröver hava gjorts vid försökspannan i
Mul-house av ing. Blomén. Enligt dessa försök
skulle koeff. ligga vid en storleksordning av
cirka 20 000 kal/m2t°C. För säkerhets skull
räknar jag emellertid endast med 10 000.
Genomföras samma räkningar som förut,
blir inre väggtemperaturen endast ca. 331°C
och yttre väggtemperaturen 362°C, mot resp.
442° och 510° hos den stillastående tuben,
alltså en högst betydlig överlägsenhet hos
Atmospannan i detta avseende.
Om vi nu övergå till materialspänningarna,
så får man naturligtvis icke endast räkna
med spänningarna, som uppstå på grund av
ångtrycket, utan man måste även taga hän-
syn till de spänningar, som
uppstå på grund av
temperaturskillnaden mellan
yttre och inre tubväggen.
Dessa äro betydligt större
än de förstnämnda. Dessa
båda spänningar vid den
stillastående tuben
bliva 357 resp. 1 510 kg/cm2.
Yid yttre omkretsen
resulterar värmespänningen i en
tryckspänning och den
kombinerade spänningen
blir 255 — 1 250 = — 995
kg/cm2. Innertemperaturen
hos tuben var ju 442°C.
Vid denna temperatur är
sträckgränsen högst
väsentligt överskriden. Det
är alltså icke underligt,
att rören titt och tätt
springa sönder, vilket
enligt uppgift skulle bero på
pannstensavlagringar, som
tydligen helt och hållet
måste undvikas. Men även
om man kan bliva fri från
dem, så återstår enligt min åsikt ingenting annat än att
avsevärt minska fyrintensiteten och följaktligen även
ångproduktionen vid pannor av denna konstruktion.
Hos Atmospannan bliva de kombinerade spän-
□
60 tons ånggenerator.
Jämförelse mellan Weymouth och
Atmosanl.
Anläggningar
i se: tron and Steel Institute.
ting, 1926.
3. Autumn Mee-
[-Atmos-S.-]
{+Atmos-
S.+} A. C.M.
Weymouth
Ångtryck ............100 kg/cm2 84 kg/cm1
Ångproduktion ... 6X.60 ton 6X60 ton
Pannhusets höjd 23 m 40 m
„ längd 40 m 40 m
„ bredd 30 m 35 m
Golvyta............... 1200 m2 1400 m2
Volym ............... 27 600 m3 56 000 m’
Ångförbrukning i
kg pr kWh ...... 3,6 8,7
Kraftalstring kW 100 000 97 300
kW pr m2 golvyta 83 70
i kW pr m3 volym 3,6 1,7
80 tons ånggenerator.
Jämförelse mellan Klingenberg och
Atmosanl.
Anläggningar
[-Atmos-S.-]
{+Atmos-
S.+} A. C.M.
[-Klingenberg-]
{+Klingen-
berg+}
Ångtryck............100 kg/cm2 35 kg/cm2
Ångproduktion ... 8x80 ton 8x80 ton
Pannhusets höjd 24 m 30,5 m
„ längd 62 m 74 m
„ bredd 31 m 41,5 m
Golvyta ........................1920 m! 3 070 m2
Volym ..............................46100 m3 93 700 m8
Ångförbrukning i
kg pr kWh ... 3,6 4,4
Kraftalstring kW 177 600 144 800
kW pr m2 golvyta 92 47
kW pr m3 volym 3,8 1,5
Fig. 1. Penta L-4, styrbordssidan.
Fig. 2. Tvärsektion av L-4.
