46 TEKNISK TIDSKRIFT 23 febr. 1929
varvid även hänsyn kan tagas till plåtarnas
orientering vid exponeringen.
Vid inställning å en godtycklig punkt å plåtarna
komma riktningsarmarna, samt alltså även x- och
y-vagnarna och s-släden, att intaga bestämda
ställningar, så att den inställda punkten rekonstrueras på
sätt fig. 6 angiver. Punktens koordinater kunna
direkt å autografen avläsas. Dessutom överföras
rörelserna från x- och «/-spindlarna genom en särskild
koppling till motsvarande spindlar å ett ritbord. Dessa
spindlar överföra rörelserna till ett ritstift. Ritstiftet
kommer nu att å bordet utföra motsvarande rörelser
som x- och «/-vagnarna eller som det vandrande
märket i den stereoskopiska modellen. För att bättre
kunna utnyttja autografens rörelsemöjligheter kan
ut-växlingen mellan autografen och ritbordet ändras i
följande förhållanden: 3 :1, 2 :1, 1 : 1 och 21/, : 1, så
att ritstiftet rör sig samma större eller mindre väg
som x- och y- vagnarna.
Kartor kunna med autografen ritas i alla
förekommande skalor från t. e. 1 : 100 till 1 : 100 000.
Utseendet av autograf med ritbord framgår av
fig. 11.
Autografens justering är relativt enkel. De olika
felen äro oberoende av varandra och justeringen
utföres i ungefär samma ordning som autografen är
uppbyggd. En tränad mekaniker kan på c:a 8
timmar uppmontera och justera en autograf.
Beskrivning av en dylik justering skulle dock här taga allt
för stort utrymme i anspråk.
De olika inställningsskruvarna å autografen äro
anordnade Sä/ ätt de bekvämt kunna nås från
observatörens plats. Detta är en synnerligen stor fördel
vid inpassande av plåtar i autografen. Optiken är

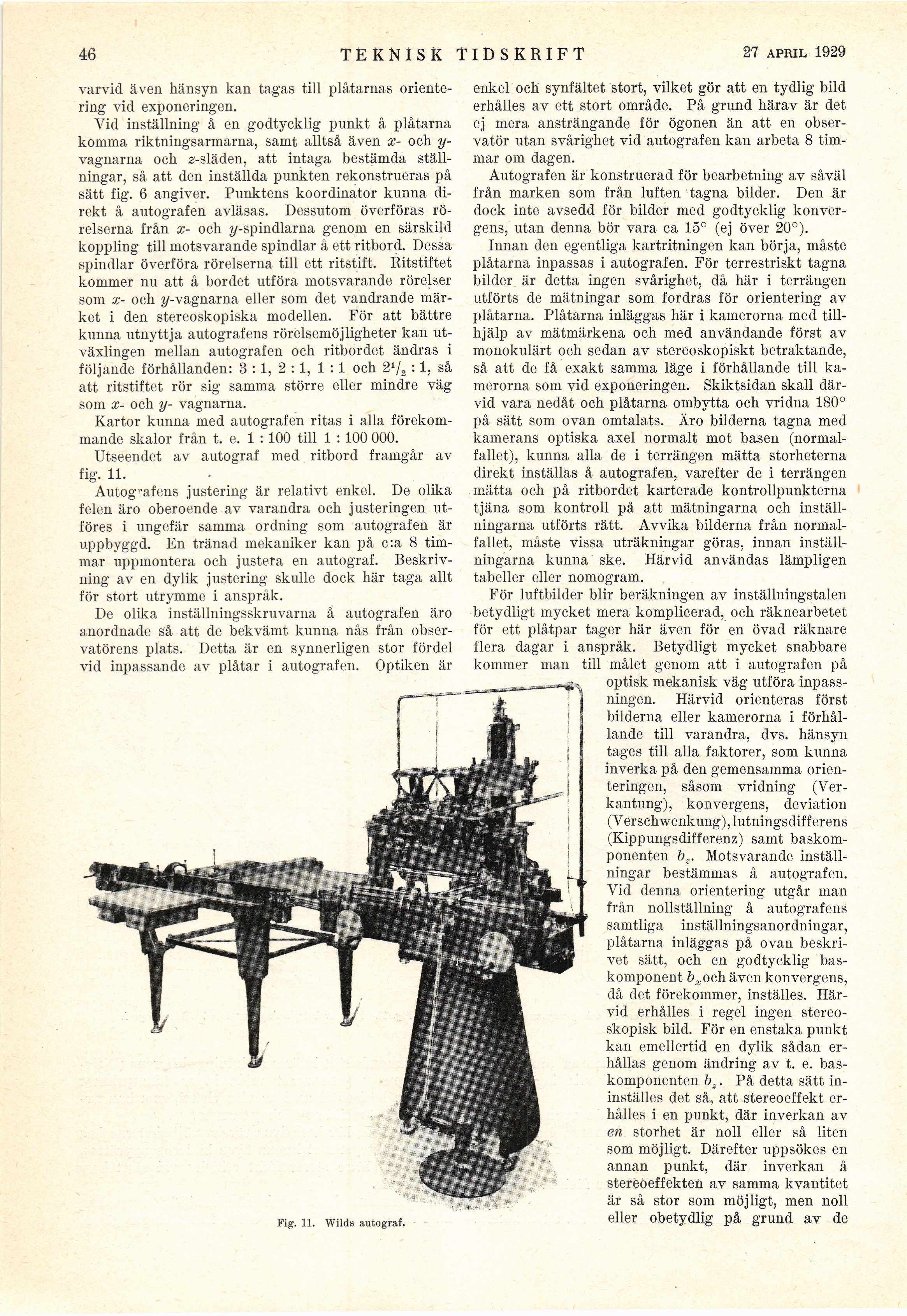

Fig, 11. Wilds autograf.
enkel och synfältet stort, vilket gör att en tydlig bild
erhålles av ett stort område. På grund härav är det
ej mera ansträngande för ögonen än att en
observatör utan svårighet vid autografen kan arbeta 8
timmar om dagen.
Autografen är konstruerad för bearbetning av såväl
från marken som från luften tagna bilder. Den är
dock inte avsedd för bilder med godtycklig
konvergens, utan denna bör vara ca 15° (ej över 20°).
Innan den egentliga kartritningen kan börja, måste
plåtarna inpassas i autografen. För terrestriskt tagna
bilder är detta ingen svårighet, då här i terrängen
utförts de mätningar som fordras för orientering av
plåtarna. Plåtarna inläggas här i kamerorna med
tillhjälp av mätmärkena och med användande först av
monokulärt och sedan av stereoskopiskt betraktande,
Sei ätt de få exakt samma läge i förhållande till
kamerorna som vid exponeringen. Skiktsidan skall
därvid vara nedåt och plåtarna ombytta och vridna 180°
på sätt som ovan omtalats. Äro bilderna tagna med
kamerans optiska axel normalt mot basen
(normalfallet), kunna alla de i terrängen mätta storheterna
direkt inställas å autografen, varefter de i terrängen
mätta och på ritbordet karterade kontrollpunkterna
tjäna som kontroll på att mätningarna och
inställningarna utförts rätt. Avvika bilderna från
normalfallet, måste vissa uträkningar göras, innan
inställningarna kunna ske. Härvid användas lämpligen
tabeller eller nomogram.
För luftbilder blir beräkningen av inställningstalen
betydligt mycket mera komplicerad, och räknearbetet
för ett plåtpar tager här även för en övad räknare
flera dagar i anspråk. Betydligt mycket snabbare
kommer man till målet genom att i autografen på
optisk mekanisk väg utföra
inpass-ningen. Härvid orienteras först
bilderna eller kamerorna i
förhållande till varandra, dvs. hänsyn
tages till alla faktorer, som kunna
inverka på den gemensamma
orienteringen, såsom vridning
(Verkantung), konvergens, deviation
(Verschwenkung), lutnings differens
(Kippungsdifferenz) samt
baskomponenten b.. Motsvarande
inställningar bestämmas å autografen.
Vid denna orientering utgår man
från nollställning å autografens
samtliga inställningsanordningar,
plåtarna inläggas på ovan
beskrivet sätt, och en godtycklig
baskomponent ö^och även konvergens,
då det förekommer, inställes.
Härvid erhålles i regel ingen
stereoskopisk bild. För en enstaka punkt
kan emellertid en dylik sådan
erhållas genom ändring av t. e.
bas-komponenten bz. På detta sätt
in-inställes det så, att stereoeffekt
erhålles i en punkt, där inverkan av
en storhet är noll eller så liten
som möjligt. Därefter uppsökes en
annan punkt, där inverkan å
stereoeffekten av samma kvantitet
är så stor som möjligt, men noll
eller obetydlig på grund av de
