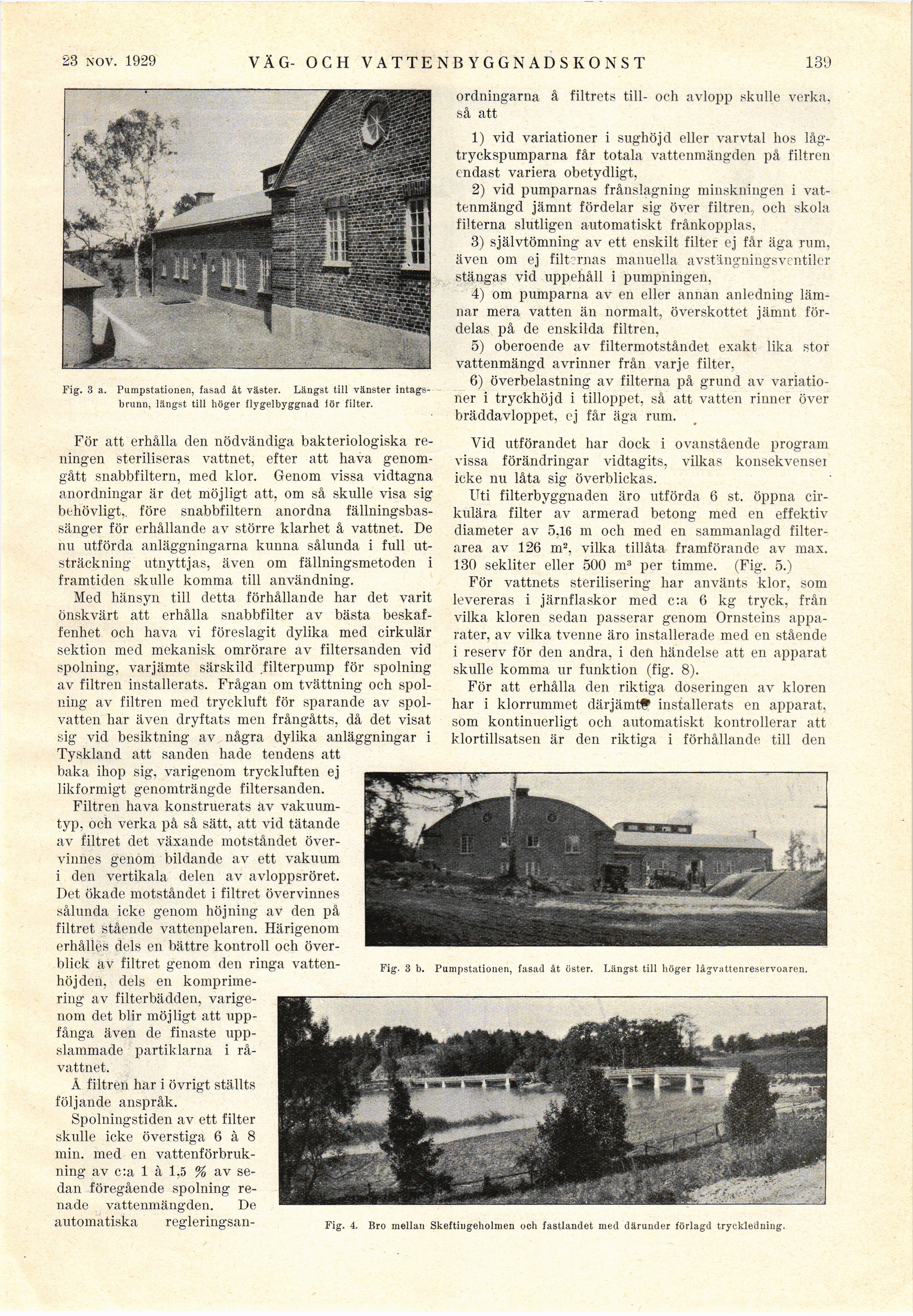

28 sEpt. 1929
VÄG- OCH VATTENBYGGNADSKONST
139
Fig. 3 a. Pumpstationen, fasad åt väster. Längst till vänster
intagsbrunn, längst till höger flygelbyggnad lör filter.
ordningarna å filtrets till- och avlopp skulle verka,
sa att
1) vid variationer i sughöjd eller varvtal hos
låg-tryckspumparna får totala vattenmängden på filtren
endast variera obetydligt,
2) vid pumparnas frånslagning minskningen i
vattenmängd jämnt fördelar sig över filtren, och skola
filterna slutligen automatiskt frånkopplas,
3) självtömning av ett enskilt filter ej får äga rum,
även om ej filternas manuella avstängningsventiler
stängas vid uppehåll i pumpningen,
4) om pumparna av en eller annan anledning
lämnar mera vatten än normalt, överskottet jämnt
fördelas på de enskilda filtren,
5) oberoende av filtermotståndet exakt lika stor
vattenmängd avrinner från varje filter.
6) överbelastning av filterna på grund av
variationer i tryckhöjd i tilloppet, så att vatten rinner över
bräddavloppet, ej får äga rum.
För att erhålla den nödvändiga bakteriologiska
reningen steriliseras vattnet, efter att hava
genomgått snabbfiltern, med klor. Genom vissa vidtagna
anordningar är det möjligt att, om så skulle visa sig
behövligt,, före snabbfiltern anordna
fällningsbas-sänger för erhållande av större klarhet å vattnet. De
nu utförda anläggningarna kunna sålunda i full
utsträckning utnyttjas, även om fällningsmetoden i
framtiden skulle komma till användning.
Med hänsyn till detta förhållande har det varit
önskvärt att erhålla snabbfilter av bästa
beskaffenhet och hava vi föreslagit dylika med cirkulär
sektion med mekanisk omrörare av filtersanden vid
spolning, varjämte särskild .filterpump för spolning
av filtren installerats. Frågan om tvättning och
spolning av filtren med tryckluft för sparande av
spol-vatten har även dryftats men frångåtts, då det visat
sig vid besiktning av några dylika anläggningar i
Tyskland att sanden hade tendens att
baka ihop sig, varigenom tryckluften ej
likformigt genomträngde filtersanden.
Filtren hava konstruerats àv
vakuumtyp, och verka på så sätt, att vid tätande
av filtret det växande motståndet
övervinnes genom bildande av ett vakuum
i den vertikala delen av avloppsröret.
Det ökade motståndet i filtret övervinnes
sålunda icke genom höjning av den på
filtret stående vattenpelaren. Härigenom
erhålles dels en bättre kontroll och
överblick av filtret genom den ringa vatten
höjden, dels en
komprimering av filterbädden,
varigenom det blir möjligt att
uppfånga även de finaste
uppslammade partiklarna i
råvattnet.
Å filtren har i övrigt ställts
följande anspråk.
Spolningstiden av ett filter
skulle icke överstiga 6 à 8
min. med en
vattenförbrukning av c:a 1 à 1,5 % av
sedan föregående spolning
renade vattenmängden. De
automatiska regleringsan-
Vid utförandet har dock i ovanstående program
vissa förändringar vidtagits, vilkas konsekvenser
icke nu låta sig överblickas.
Uti filterbyggnaden äro utförda 6 st. öppna
cirkulära filter av armerad betong med en effektiv
diameter av 5,16 m och med en sammanlagd
filterarea av 126 m2, vilka tillåta framförande av max.
130 sekliter eller 500 m3 per timme. (Fig-. 5.)
För vattnets sterilisering har använts klor, som
levereras i järnflaskor med c:a 6 kg tryck, från
vilka kloren sedan passerar genom Ornsteins
apparater, av vilka tvenne äro installerade med en stående
i reserv för den andra, i den händelse att en apparat
skulle komma ur funktion (fig. 8).
För att erhålla den riktiga doseringen av kloren
har i klorrummet därjämte installerats en apparat,
som kontinuerligt och automatiskt kontrollerar att
klortillsatsen är den riktiga i förhållande till den
Fig. 3 b. Pumpstationen, fasad åt üster. Längst till höger lågvattenreservoaren.
Fig. 4. Bro mellan Skeftingeholmen och fastlandet med därunder förlagd tryckledning.
